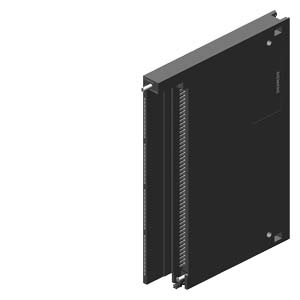

西門子數字輸入模塊 6ES7421-1BL01-0AA0 S7-400 32DI, DC24V

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

		SIMATIC S7-400，數字輸入 SM 421，電位隔離 32 DE；24V DC
輸入電流
來自背板總線 DC 5 V，***大值		20 mA
功率損失
功率損失，典型值		6 W
數字輸入
數字輸入端數量		32
根據 IEC 61131 的輸入特征曲線		類型 1
可同時控制的輸入端數量
● 可同時控制的輸入端數量		32
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		-30 V DC 至 +5 V DC
● 對于信號“1”		13 V DC 至 30 V DC
輸入電流
● 對于信號“0”，***大值（允許的閉路電流）		1.3 mA
● 對于信號“1”，典型值		7 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 從“0”到“1”時，***小值		1.2 ms
— 從“0”到“1”時，***大值		4.8 ms
— 從“1”到“0”時，***小值		1.2 ms
— 從“1”到“0”時，***大值		4.8 ms
導線長度
● 屏蔽，***大值		1 000 m
● 未屏蔽，***大值		600 m
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） ***大值		1.5 mA
報警/診斷/狀態信息
診斷功能		否
診斷顯示 LED
● 數字輸入狀態顯示（綠色）		是
電位隔離
數字輸入電位隔離
● 在通道之間		否
● 在通道之間，分組點數		32
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		500 V AC/707 V DC，類型測試
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		500 g
