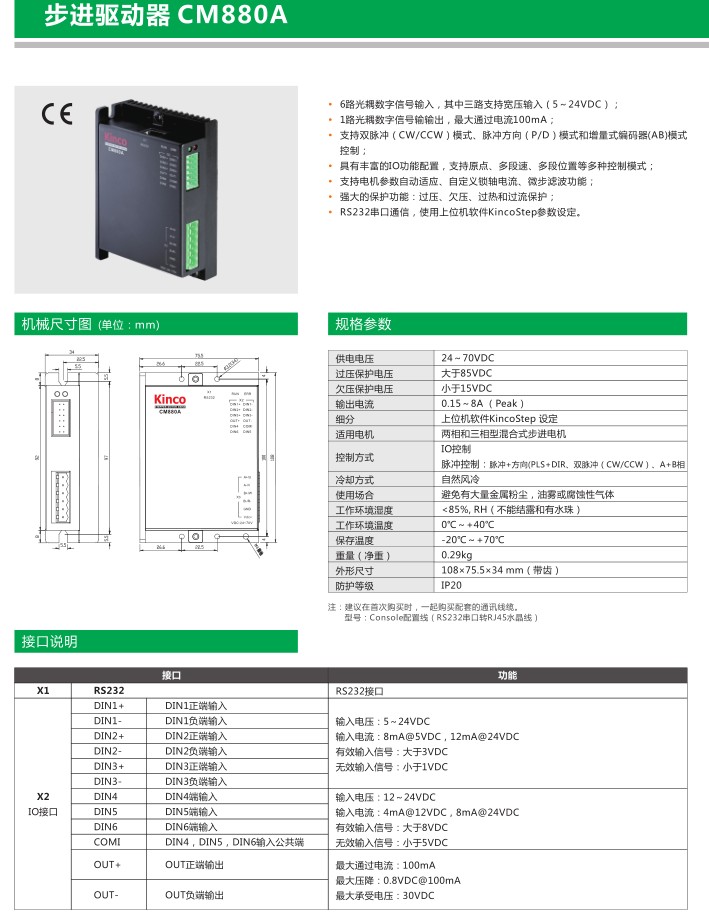

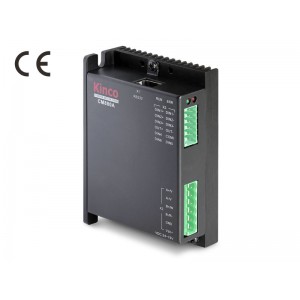

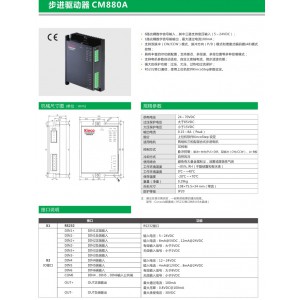

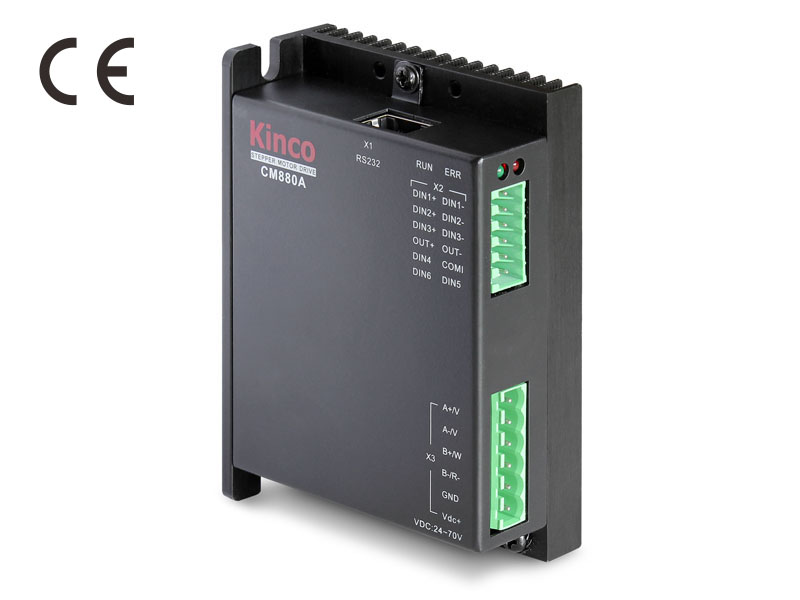

CM880A 步進驅動器
6路光耦數字信號輸入, 其中三路支持寬壓輸入(5～24VDC)
1路光耦數字信號輸輸出, 大通過電流100mA
支持雙脈沖(CW/CCW)模式、脈沖方向(P/D)模式和增量式編碼器(AB)模式控制
功能特點
- 6路光耦數字信號輸入, 其中三路支持寬壓輸入(5～24VDC)
- 1路光耦數字信號輸輸出, 大通過電流100mA
- 支持雙脈沖(CW/CCW)模式、脈沖方向(P/D)模式和增量式編碼器(AB)模式控制
- 具有豐富的IO功能配置, 支持原點、多段速、多段位置等多種控制模式
- 支持電機參數自動適應、自定義鎖軸電流、微步濾波功能
- 強大的保護功能：過壓、欠壓、過熱和過流保護
- RS232串口通信, 使用上位機軟件KincoStep參數設定
機械尺寸圖 (mm)
![]()
技術參數
| 型號 |
CM880A |
| 供電電壓 |
24～70VDC |
| 過壓保護電壓 |
大于85VDC |
| 欠壓保護電壓 |
小于15VDC |
| 輸出電流 |
0.15～8A (Peak) |
| 細分 |
上位機軟件KincoStep 設定 |
| 適用電機 |
兩相和三相型混合式步進電機 |
| 控制方式 |
IO控制; 脈沖控制: 脈沖+方向(PLS+DIR, 雙脈沖(CW/CCW), A+B相 |
使用環境
| 冷卻方式 |
自然風冷 |
| 使用場合 |
避免有大量金屬粉塵, 油霧或腐蝕性氣體 |
| 工作環境濕度 |
<85%, RH(不能結露和有水珠) |
| 工作環境溫度 |
0℃～+40℃ |
| 保存溫度 |
-20℃～+70℃ |
| 重量(凈重) |
0.29kg |
| 外形尺寸 |
108×75.5×34 mm(帶齒) |
| 防護等級 |
IP20 |
