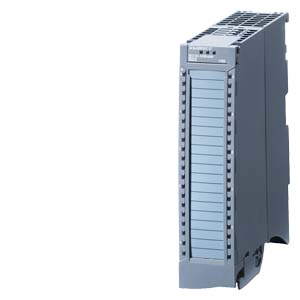

西門子模擬輸入模塊 6ES7531-7KF00-0AB0 AI 8XU/I/RTD/TC ST
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-06-25 16:23
瀏覽次數： 118
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

SIMATIC S7-1500， 模擬輸入模塊 AI 8xU/I/RTD/TC ST， 16 位分辨率 ， 精度 0.3%， 8 通道，分成組，每組 8， 4 通道在用溫度傳感器 RTD 測量情況下， 共模電壓 10V； 診斷；過程報警； 供貨范圍內包含 饋電元素，屏蔽支架 和屏蔽端子： 前連接器（螺釘型接線端子 或直插式）單獨訂貨
一般信息
產品類型標志 AI 8xU/I/RTD/TC ST
硬件功能狀態 FS04
固件版本 V2.0.0
● 可更新固件 是
產品功能
● I&M 數據 是; I&M0 至 I&M3
● 時鐘同步模式 否
● 按優先級啟動 否
● 可變測量范圍 否
● 可變測量值 否
● 測量范圍調整 否
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V12 / V12
● STEP 7 可組態/ 已集成，自版本 V5.5 SP3 / -
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 V1.0 / V5.1
● PROFINET 版本 GSD 版 / GSD 修訂版以上 v2.3 / -
運行模式
● 過采樣 否
● MSI 是
運行中的 CiR 配置
可在 RUN 模式下更改參數分配 是
可在 RUN 模式下校準 是
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是
輸入電流
耗用電流，***大值 240 mA; 24 V DC 供電時
傳感器供電
24 V 傳感器供電
● 短路保護 是
● 輸出電流，***大值 20 mA; 每個通道***大 47 mA，持續時間 < 10 s
功率
來自背板總線的功率輸出 0.7 W
功率損失
功率損失，典型值 2.7 W
模擬輸入
模擬輸入端數量 8
● 電流測量時 8
● 電壓測量時 8
● 測量電阻/電阻型熱電偶時 4
● 測量熱電偶時 8
電壓輸入允許的輸入電壓（毀壞限制），***大值 28.8 V
電流輸入允許的輸入電流（毀壞限制），***大值 40 mA
電阻傳感器的恒定測量電流，典型值 150 Ohm，300 Ohm，600 Ohm，Pt100，Pt200，Ni100：1.25 mA，6000 Ohm，Pt500，Pt1000，Ni1000，LG-Ni1000：0.625 mA，PTC：0.472 mA
溫度測量的技術單位，可調節 是; °C / °F / K
輸入范圍（額定值），電壓
● 0 至 +5 V 否
● 0 至 +10 V 否
● 1 V 至 5 V 是
— 輸入電阻（1 V 至 5 V） 100 k
● -1 V 至 +1 V 是
— 輸入電阻（-1 V 至 +1 V） 10 M
● -10 V 至 +10 V 是
— 輸入電阻（-10 V 至 +10 V） 100 k
● -2.5 V 至 +2.5 V 是
— 輸入電阻（-2.5 V 至 +2.5 V） 10 M
● -25 mV 至 +25 mV 否
● -250 mV 至 +250 mV 是
— 輸入電阻（-250 mV 至 +250 mV） 10 M
● -5 V 至 +5 V 是
— 輸入電阻（-5 V 至 +5 V） 100 k
● -50 mV 至 +50 mV 是
— 輸入電阻（-50 mV 至 +50 mV） 10 M
● -500 mV 至 +500 mV 是
— 輸入電阻（-500 mV 至 +500 mV） 10 M
● -80 mV 至 +80 mV 是
— 輸入電阻（-80 mV 至 +80 mV） 10 M
輸入范圍（額定值），電流
● 0 至 20 mA 是
— 輸入電阻（0 至 20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
● -20 mA 至 +20 mA 是
— 輸入電阻（-20 mA 至 +20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
● 4 mA 至 20 mA 是
— 輸入電阻（4 mA 至 20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
輸入范圍（額定值），熱電偶
● 類型 B 是
— 輸入電阻（類型 B） 10 M
● 類型 C 否
● 類型 E 是
— 輸入電阻（類型 E） 10 M
● 類型 J 是
— 輸入電阻（類型 J） 10 M
● 類型 K 是
— 輸入電阻（類型 K） 10 M
● 類型 L 否
● 類型 N 是
— 輸入電阻（類型 N） 10 M
● 類型 R 是
— 輸入電阻（類型 R） 10 M
● 類型 S 是
— 輸入電阻（類型 S） 10 M
● 類型 T 是
— 輸入電阻（類型 T） 10 M
● 類型 TXK/TXK(L) 符合 GOST 否
輸入范圍（額定值），電阻溫度計
● Cu 10 否
● 符合 GOST 的 Cu 10 否
● Cu 50 否
● 符合 GOST 的 Cu 50 否
● Cu 100 否
● 符合 GOST 的 Cu 100 否
● Ni 10 否
● 符合 GOST 的 Ni 10 否
● Ni 100 是; 標準/氣候
— 輸入電阻 (Ni 100) 10 M
● 符合 GOST 的 Ni 100 否
● Ni 1000 是; 標準/氣候
— 輸入電阻 (Ni 1000) 10 M
● 符合 GOST 的 Ni 1000 否
● LG-Ni 1000 是; 標準/氣候
— 輸入電阻 (LG-Ni 1000) 10 M
● Ni 120 否
● 符合 GOST 的 Ni 120 否
● 符合 GOST 的 Ni 200 否
● Ni 500 否
● 符合 GOST 的 Ni 500 否
● Pt 10 否
● 符合 GOST 的 Pt 10 否
● Pt 50 否
● 符合 GOST 的 Pt 50 否
● Pt 100 是; 標準/氣候
— 輸入電阻 (Pt 100) 10 M
● 符合 GOST 的 Pt 100 否
● Pt 1000 是; 標準/氣候
— 輸入電阻 (Pt 1000) 10 M
● 符合 GOST 的 Pt 1000 否
● Pt 200 是; 標準/氣候
— 輸入電阻 (Pt 200) 10 M
● 符合 GOST 的 Pt 200 否
● Pt 500 是; 標準/氣候
— 輸入電阻 (Pt 500) 10 M
● 符合 GOST 的 Pt 500 否
輸入范圍（額定值），電阻
● 0 至 150 歐姆 是
— 輸入電阻（0 至 150 歐姆） 10 M
● 0 至 300 歐姆 是
— 輸入電阻（0 至 300 歐姆） 10 M
● 0 至 600 歐姆 是
— 輸入電阻（0 至 600 歐姆） 10 M
● 0 至 3000 歐姆 否
● 0 至 6000 歐姆 是
— 輸入電阻（0 至 6000 歐姆） 10 M
● PTC 是
— 輸入電阻 (PTC) 10 M
熱電偶 (TC)
溫度補償
— 可參數化 是
— 內部溫度補償 是
— 使用 RTD 進行的外部溫度補償 是
— 0°C 比較點溫度的補償 是; 可設置固定值
— 模塊的參考通道 是
導線長度
● 屏蔽，***大值 800 m; U/I 中，R/RTD 時 200 m，TC 時 50 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 16 bit
● 可參數化的集成時間 是
● 積分時間 (ms) 2,5 / 16,67 / 20 / 100 ms
● 基本轉換時間，包含積分時間 (ms) 9 / 23 / 27 / 107 ms
— 斷線監測的額外轉換時間 9ms（針對 R/RTD/TC 測量）
— 電阻測量的額外轉換時間 150 Ohm, 300 Ohm, 600 Ohm, Pt100, Pt200, Ni100: 2 ms, 6000 Ohm, Pt500, Pt1000, Ni1000, LG-Ni1000, PTC: 4 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 400 / 60 / 50 / 10 Hz
● 偏移量校準時間（每個模塊） ***慢通道的基本轉換時間
測量值濾波
● 可參數化 是
● 等級： 無 是
● 等級：弱 是
● 等級： 中等 是
● 等級： 強 是
傳感器
信號傳感器連接
● 用于電壓測量 是
● 對于作為兩線制測量變送器時的電流測量 是
— 雙線測量變頻器的負載，***大值 820
● 對于作為四線制測量變送器時的電流測量 是
● 對于利用兩線制接口進行的電阻測量 是; 僅用于 PTC
● 對于利用三線制接口進行的電阻測量 是; 所有 PTC 以外的測量范圍；電纜電阻的內部補償
● 對于利用四線制接口進行的電阻測量 是; 所有 PTC 以外的測量范圍
誤差/精度
線性錯誤（與輸入范圍有關），(+/-) 0.02 %
溫度錯誤（與輸入范圍有關），(+/-) 0.005 %/K; TC 類型 T 時，0.02 ± % / K
輸入端之間的串擾，***大值 -80 dB
25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) 0.02 %
內部補償?shù)臏囟裙收?/td> ±6 °C
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-) 0.3 %
● 電流，與輸入范圍有關，(+/-) 0.3 %
● 電阻，與輸入范圍有關，(+/-) 0.3 %
● 熱電阻，與輸入范圍有關，(+/-) Ptxxx 標準： ±1.5 K，Ptxxx 氣候： ±0.5 K，Nixxx 標準： ±0.5 K，Nixxx 氣候：±0.3 K
● 熱電偶，與輸入范圍有關，(+/-) 類型 B： > 600 °C ±4.6 K，類型 E： > -200 °C ±1.5 K，類型 J： > -210 °C ±1.9 K，類型 K： > -200 °C ±2.4 K，類型 N： > -200 °C ±2.9 K，類型 R： > 0 °C ±4.7 K，類型 S： > 0 °C ±4.6 K，類型 T： > -200 °C ±2.4 K
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-) 0.1 %
● 電流，與輸入范圍有關，(+/-) 0.1 %
● 電阻，與輸入范圍有關，(+/-) 0.1 %
● 熱電阻，與輸入范圍有關，(+/-) Ptxxx 標準： ±0.7 K，Ptxxx 氣候： ±0.2 K，Nixxx 標準： ±0.3 K，Nixxx 氣候：±0.15 K
● 熱電偶，與輸入范圍有關，(+/-) 類型 B： > 600 °C ±1.7 K，類型 E： > -200 °C ±0.7 K，類型 J： > -210 °C ±0.8 K，類型 K： > -200 °C ±1.2 K，類型 N： > -200 °C ±1.2 K，類型 R： > 0 °C ±1.9 K，類型 S： > 0 °C ±1.9 K，類型 T： > -200 °C ±0.8 K
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 40 dB
● 并聯電壓，***大值 10 V
● 共模干擾，***小值 60 dB
報警/診斷/狀態信息
診斷功能 是
報警
● 診斷報警 是
● 極限值報警 是; 分別為兩個上限值和兩個下限值
診斷
● 電源電壓監控 是
● 斷線 是; 僅限 1 ... 5 V，4 ... 20 mA，TC、R 和 RTD
● 溢出/下溢 是
診斷顯示 LED
● RUN LED 是; 綠色 LED
● ERROR LED 是; 紅色 LED
● 電源電壓監控 (PWR-LED) 是; 綠色 LED
● 通道狀態顯示 是; 綠色 LED
● 用于通道診斷 是; 紅色 LED
● 用于模塊診斷 是; 紅色 LED
電位隔離
通道的電勢分離
● 在通道之間 否
● 在通道之間，分組點數 8
● 在通道和背板總線之間 是
● 在通道和電子元件電源電壓之間 是
允許的電位差
輸入端之間 (UCM) DC 20 V
在輸入端和 MANA (UCM) 之間 10 V DC
絕緣
絕緣測試，使用 707 V DC（測試類型）
標準、許可、證書
適用于符合 AMS2750 標準的應用程序 是; 符合性聲明，參見在線支持文檔 109757262
適用于符合 CQI-9 標準的應用程序 是; 基于 AMS 2750 E
環境要求
運行中的環境溫度
● 水平安裝，***小值 0 °C
● 水平安裝，***大值 60 °C
● 垂直安裝，***小值 0 °C
● 垂直安裝，***大值 40 °C
參考海平面的運行高度
● ***大海拔安裝高度 5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
尺寸
寬度 35 mm
高度 147 mm
深度 129 mm
重量
重量，約 310 g
其他
提示： 額外的基本故障和集成時間過程中的噪聲 = 2.5ms：電壓： ±250mV (±0.02%)、±80mV (±0.05%)、±50mV (±0.05%)、電阻： 150Ohm ±0.02%、電阻溫度計： Pt100 氣候： ±0.08K、Ni100 氣候： ±0.08K、熱電偶： 類型 B、R、S： ±3K、類型 E、J、K、N、T：±1K
上一次修改： 2021/4/29
