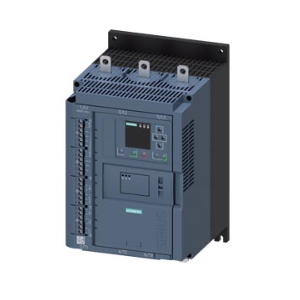

西門子軟起動 200-480 V 171 A 3RW5536-6HA14
點擊圖片查看原圖
品牌： 西門子
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-06-26 23:02
瀏覽次數： 123
詢價
店鋪基本資料信息

 產品詳細說明
技術數據
SIRIUS 軟起動器 200-480 V 171 A，110-250 V AC 螺釘端子
產品品牌名稱 SIRIUS
產品類別 混合控制器
產品名稱 軟啟動器
產品類型名稱 3RW55

綜合技術數據
起動電壓 [%] 20 ... 100 %
停止電壓 [%] 50 %; 固定設置
啟動加速時間 軟起動器 0 ... 360 s
啟動時間 軟起動器 0 ... 360 s
啟動力矩 [%] 10 ... 100 %
停止力矩 [%] 10 ... 100 %
扭矩限制 [%] 20 ... 200 %
電流極限值 [%] 可調整 125 ... 800 %
始動電壓 [%] 可調整 40 ... 100 %
始動時間 可調整 0 ... 2 s
參數組的數量 3
精度等級 5（依據 IEC 61557-12）
資格證明
● CE標識 是
● UL 許可證 是
● CSA許可證 是
產品組件
● HMI 高級功能 是
● 支持 HMI 高級功能 是
產品裝備 集成的分路接觸系統 是
所控制相位的數量 3
脫扣等級 CLASS 10A / 10E（預置） / 20E / 30E; 符合 IEC 60947-4-2
電流不平衡極限值 [%] 10 ... 60 %
接地故障監測極限值 [%] 10 ... 95 %
跨接時間 在電網停電時
● 用于主電路 100 ms
● 用于控制電路 100 ms
暫停時間 可調整 0 ... 255 s
絕緣電壓 測定值 480 V
污染程度 3，符合 IEC 60947-4-2
脈沖電壓 測定值 6 kV
反向電壓 晶閘管 ***大值 1 400 V
服務因素 1.15
抗沖擊電壓能力 測定值 6 kV
針對安全隔離的***大允許電壓
● 主電路和輔助電路之間 480 V; 不適用于連接熱敏電阻
耐沖擊性 15g / 11 ms；6g / 11 ms 以上帶電勢接觸提升器
抗震強度 15 mm，***大 6 Hz；2g ***大 500 Hz
重啟待機時間 過載脫扣之后 可調整 60 ... 1 800 s
使用類別 符合 IEC 60947-4-2 53a AC
參考標示 符合 IEC 81346-2:2009 Q
RoHS 指令（日期） 02/15/2018
產品功能
● 軟啟動 是
● 軟停止 是
● 突跳脈沖 是
● 可調節的電流限制 是
● 兩個旋轉方向怠速 是
● 泵停止 是
● 直流制動 是
● 發動機加熱器 是
● 極限指示器功能 是
● 追蹤功能 是
● 設備自我保護 是
● 電機過載保護 是; 電機完全保護（電機溫度保護和電子式電機過載保護） / 根據ATEX，使用電機過載保護裝置時，必須在內三角回路的上游連接接觸器。
● 熱敏電阻電機保護評值 是; PTC A 型或 Klixon / Thermoclick
● 內三角回路 是
● 自動復位 是
● 手動復位 是
● 遠程復位 是
● 通信功能 是
● 運行測量值顯示器 是
● 事件清單 是
● 警告日志 是
● 通過軟件可設置參數 是
● 通過軟件可組態 是
● 螺旋接頭 是
● 彈簧拉緊接頭 否
● PROFIenergy 是; 結合 PROFINET 標準和 PROFINET High-Feature 通信模塊
● 固件升級 是
● 控制電路可拆裝的端子 是
● 電壓斜坡 是
● 扭矩調節 是
● 聯合制動 是
● 模擬輸出端 是; 4 ... 20 mA（默認） / 0 ... 10 V
● 可編程的控制輸入端/輸出端 是
● 狀態監控 是
● 自動編程 是
● 應用程序向?qū)?/td> 是
● 備用出口 是
● 急停 是
● 反向運行 是
● 重載起動時可軟啟動 是
電力電子學
工作電流
● 40 °C 時 測定值 171 A
● 40 °C 時 測定值 ***小值 34 A
● 50°C 時 測定值 153 A
● 60 °C 時 測定值 141 A
工作電流 內三角回路中
● 40 °C 時 測定值 296 A
● 50°C 時 測定值 265 A
● 60 °C 時 測定值 244 A
工作電壓
● 測定值 200 ... 480 V
● 內三角回路中 測定值 200 ... 480 V
相對負公差 工作電壓 -15 %
相對正公差 工作電壓 10 %
相對負公差 工作電壓 內三角回路中 -15 %
相對正公差 工作電壓 內三角回路中 10 %
額定功率 對于交流電機
● 230 V時 40 °C 時 測定值 45 kW
● 230 V時 內三角回路中 40 °C 時 測定值 90 kW
● 400 V 時 40 °C 時 測定值 90 kW
● 400 V 時 內三角回路中 40 °C 時 測定值 160 kW
工作頻率 1 測定值 50 Hz
工作頻率 2 測定值 60 Hz
相對負公差 工作頻率的 -10 %
相對正公差 工作頻率的 10 %
***小負載 [%] 10 %; 根據設定的 Ie
損耗功率 [W] 電流測定值時 AC 時
● 40 °C 時 加速后 51 W
● 50°C 時 加速后 46 W
● 60 °C 時 加速后 42 W
損耗功率 [W] AC 時 電流限制 350 % 時
● 40 °C 時 運行期間 2 393 W
● 50°C 時 運行期間 2 038 W
● 60 °C 時 運行期間 1 814 W
電機保護的結構形式 電機熱過載時電氣觸發
控制電路/控制
電壓類型 控制饋電電壓的 AC
控制饋電電壓 AC 時
● 50 Hz 時 110 ... 250 V
● 60 Hz 時 110 ... 250 V
相對負公差 控制饋電電壓的 AC 時 50 Hz 時 -15 %
相對正公差 控制饋電電壓的 AC 時 50 Hz 時 10 %
相對負公差 控制饋電電壓的 AC 時 60 Hz 時 -15 %
相對正公差 控制饋電電壓的 AC 時 60 Hz 時 10 %
控制饋電電壓頻率 50 ... 60 Hz
相對負公差 控制饋電電壓頻率的 -10 %
相對正公差 控制饋電電壓頻率的 10 %
控制饋電電流 待機 測定值 100 mA
停機電流 旁通運行時 測定值 180 mA
接通電流 關閉旁通觸點時 ***大值 0.8 A
接通電流峰值 接上控制饋電電壓時 ***大值 43 A
接通電流峰值持續時間 接上控制饋電電壓時 1.6 ms
防過壓保護器規格 壓敏電阻
短路保護規格 用于控制電路 熔斷器 4 A gG (Icu=1 kA)、熔斷器 6 A flink (Icu=1 kA)、斷路器 C1 (Icu =600 A)、斷路器 C6 (Icu = 300 A); 不包含在供貨范圍內
輸入/ 輸出
數字輸入端數量 4
● 可設置參數 4
數字輸出端數量 4
● 可設置參數 3
● 不可設置參數 1
數碼輸出端的結構形式 3 個常開觸點 (NO) / 1 個轉換觸點 (CO)
模擬輸出端數量 1
電流通斷能力 繼電器輸出端
● AC-15 時 250 V 時 測定值 3 A
● DC-13 時 24 V 時 測定值 1 A
裝入/固定/外廓尺寸
裝入位置 垂直（可旋轉 +/-90°，可前后翻轉 +/- 22.5°）
緊固類型 螺栓固定
高度 306 mm
寬度 185 mm
深度 203 mm
須遵守間距 單列式安裝的
● 向前地 10 mm
● 反向地 0 mm
● 向上地 100 mm
● 向下地 75 mm
● 側向地 5 mm
重量 無包裝 9.1 kg
接口/ 接線端子
電氣連接規格
● 用于主電路 導軌連接
● 用于控制電路 螺栓接頭
寬度 連接導軌 ***大值 25 mm
導線長度 用于連接熱敏電阻
● 導線截面 = 0.5 mm² 時 ***大值 50 m
● 導線截面 = 1.5 mm² 時 ***大值 150 m
● 導線截面 = 2.5 mm² 時 ***大值 250 m
可連接的導線截面類型
● 用于 DIN 電纜終端 用于主觸點 多芯線 2x (16 ... 95 mm²)
● 用于 DIN 電纜終端 用于主觸點 細芯線的 2x (25 ... 120 mm²)
可連接的導線截面類型
● 用于控制電路 單芯線的 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²)
● 用于控制電路 細芯線的 帶有電纜末端加工 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)
● 在 AWG 導線處 用于控制電路 單芯線的 1x (20 ... 12), 2x (20 ... 14)
導線長度
● 軟啟動器與電機之間 ***大值 800 m
● 在數字輸入端 DC 時 ***大值 1 000 m
擰緊扭矩
● 用于主觸點 螺栓連接時 10 ... 14 N·m
● 對于輔助觸點和控制觸點 螺栓連接時 0.8 ... 1.2 N·m
擰緊轉矩 [lbf·in]
● 用于主觸點 螺栓連接時 89 ... 124 lbf·in
● 對于輔助觸點和控制觸點 螺栓連接時 7 ... 10.3 lbf·in
環境條件
安裝高度 高度超出水平面以上 ***大值 5 000 m; 1000m 起降額，參見目錄
環境溫度
● 運行期間 -25 ... +60 °C; 超過 40 °C 時注意降級
● 在儲存期間和運輸 -40 ... +80 °C
氣候級
● 運行期間 符合 IEC 60721 3K6（無結冰、僅偶爾冷凝）、3C3（無鹽霧）、3S2（不允許將沙子排入設備中）、3M6
● 存放期間 符合 IEC 60721 1K6（僅偶爾冷凝）、1C2（無鹽霧）、1S2（不允許將沙子排入設備中）、1M4
● 運輸期間 符合 IEC 60721 2K2、2C1、2S1、2M2（***大跌落高度 0.3 m）
EMC 干擾發射 符合 IEC 60947-4-2：A 類
通信/協議
通信模塊 支持
● PROFINET 標準 是
● PROFINET High-Feature 是
● 以太網/IP 是
● Modbus RTU 是
● Modbus TCP 是
● PROFIBUS 是
UL/CSA 額定數據
生產商產品編號
● 斷路器
— 標準故障時可用 460/480 V 時 符合 UL Siemens 類型：3VA52，***大 250A; Iq = 10 kA
— 高故障時可用 460/480 V 時 符合 UL Siemens 類型：3VA52，***大 250A; Iq max = 65 kA
— 標準故障時可用 460/480 V 時 內三角回路中 符合 UL Siemens 類型：3VA52，***大 250A; Iq = 10 kA
— 高故障時可用 460/480 V 時 內三角回路中 符合 UL Siemens 類型：3VA52，***大 250A; Iq max = 65 kA
— 標準故障時可用 575/600 V 時 符合 UL Siemens 類型：3VA52，***大 250A; Iq = 10 kA
— 高故障時可用 575/600 V 時 內三角回路中 符合 UL Siemens 類型：3VA52，***大 250A; Iq max = 65 kA
— 標準故障時可用 575/600 V 時 內三角回路中 符合 UL Siemens 類型：3VA52，***大 250A; Iq = 10 kA
● 保險裝置的
— 標準故障時可用 ***高 575/600 V 符合 UL 類型：等級 RK5 / K5，***大 400 A; Iq = 10 kA
— 高故障時可用 ***高 575/600 V 符合 UL 類型：等級 J / L，***大 350 A; Iq = 100 kA
— 標準故障時可用 內三角回路中 ***高 575/600 V 符合 UL 類型：等級 RK5 / K5，***大 400 A; Iq = 10 kA
— 高故障時可用 內三角回路中 ***高 575/600 V 符合 UL 類型：等級 J / L，***大 350 A; Iq = 100 kA
額定功率 [hp] 對于交流電機
● 200/208 V 時 50°C 時 測定值 50 hp
● 220/230 V 時 50°C 時 測定值 50 hp
● 460/480 V 時 50°C 時 測定值 100 hp
● 200/208 V 時 內三角回路中 50°C 時 測定值 75 hp
● 220/230 V 時 內三角回路中 50°C 時 測定值 100 hp
● 460/480 V 時 內三角回路中 50°C 時 測定值 200 hp
觸點負荷能力 輔助觸頭的 符合 UL R300-B300
安全
防護等級 IP 正面的 符合 IEC 60529 IP00; IP20 帶蓋板
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸蓋板時手指安全
電磁兼容性 符合 IEC 60947-4-2
