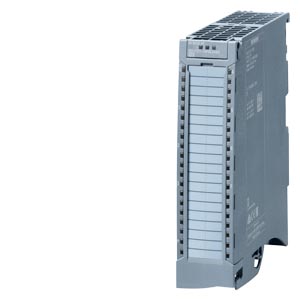

SIMATIC S7-1500， 模擬輸入模塊 AI 8xU/I HF， ***大達 24 位分辨率， ***度 0.1%， 8 通道分組，每組 1， 共模電壓： 30V AC/60V DC， 診斷；過程報警 可變測量范圍， 調整測量范圍， 在 RUN 模式下校準； 供貨范圍內包含 饋電元素，屏蔽支架 和屏蔽端子： 前連接器（螺釘型接線端子 或直插式）單獨訂貨 |
| 一般信息 |
| 產品類型標志 |
AI 8xU/I HF |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V1.1.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 按優先級啟動 |
是 |
| ● 可變測量范圍 |
否 |
| ● 可變測量值 |
是 |
| ● 測量范圍調整 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 / - |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 運行模式 |
| ● 過采樣 |
否 |
| ● MSI |
是 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
50 mA; 24 V DC 供電時 |
| 功率 |
| 來自背板總線的功率輸出 |
0.85 W |
| 功率損失 |
| 功率損失，典型值 |
1.9 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8 |
| ● 電流測量時 |
8 |
| ● 電壓測量時 |
8 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
28.8 V |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
24 bit; 在使用“測量值縮放”功能或“測量范圍適配”功能時（32 bit REAL 格式）；在使用 S7 格式情況下 16 bit（16 bit INTEGER） |
| ● 可參數化的集成時間 |
是 |
| ● 積分時間 (ms) |
快速模式：2.5 / 16.67 / 20 / 100 ms；標準模式：7.5 / 50 / 60 / 300 ms |
| ● 基本轉換時間，包含積分時間 (ms) |
快速模式：4 / 18 / 22 / 102 ms；標準模式：9 / 52 / 62 / 302 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
400 / 60 / 50 / 10 Hz |
| ● 組件的基本執行時間（釋放所有通道） |
對應具有***長基本轉換時間的通道 |
| 測量值濾波 |
| ● 可參數化 |
是 |
| ● 等級： 無 |
是 |
| ● 等級：弱 |
是 |
| ● 等級： 中等 |
是 |
| ● 等級： 強 |
是 |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是; 附帶外部測量變換器供電 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| ● 對于利用兩線制接口進行的電阻測量 |
否 |
| ● 對于利用三線制接口進行的電阻測量 |
否 |
| ● 對于利用四線制接口進行的電阻測量 |
否 |
| 誤差/精度 |
| 線性錯誤（與輸入范圍有關），(+/-) |
0.02 % |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.005 %/K |
| 輸入端之間的串?dāng)_，***大值 |
-80 dB |
| 25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) |
0.02 % |
| 精度的備注 |
溫度低于 0°C 時，消耗誤差和溫度誤差的數據將加倍 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.1 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.1 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.05 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.05 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 |
80 dB; 標準運行方式，快速運行方式下 40 dB |
| ● 并聯電壓，***大值 |
60 V DC/30 V AC |
| ● 共模干擾，***小值 |
80 dB |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 極限值報警 |
是; 分別為兩個上限值和兩個下限值 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是; 僅限 1 ... 5 V 和 4 ... 20 mA 時 |
| ● 溢出/下溢 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
1 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 允許的電位差 |
| 在不同電路之間 |
60 V DC/30 V AC；對 120 V AC 基本絕緣進行絕緣測量通道和 L+ 供電電源之間，通道和背板總線之間，通道之間 |
| 絕緣 |
| 絕緣測試，使用 |
2000 V DC，通道和 L+ 供電電源之間； 2000 V DC， 通道和背板總線之間；2000 V DC， 通道之間； 707 V DC（類型測試），L+ 供電電壓和背板總線之間。 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; FS02 以上版本 |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C; FS02 以上版本 |
| ● 垂直安裝，***大值 |
40 °C |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
280 g |
