技術數據

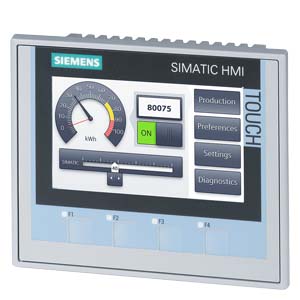

		SIMATIC HMI KTP400 精智， 精智面板， 按鍵式/觸摸操作， 4" 寬屏 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 4MByte 項目組態存儲器， Windows CE 6.0， 可項目組態的***低版本 WinCC Comfort 11版
一般信息
產品類型標志		KTP400 Comfort
顯示
顯示屏規格		TFT
屏幕對角線		4.3 in
屏幕寬度		95 mm
屏幕高度		53.8 mm
顏色數量		16 777 216
分辨率（像素）
● 水平圖像分辨率		480 pixel
● 垂直圖像分辨率		272 pixel
背光燈
● MTBF 背景照明（溫度為 25 °C 時）		80 000 h
● 可調節背景照明		是; 0-100 %
操作元件
鍵盤字體
● 功能按鍵
— 功能按鍵數量		4
— 帶 LED 的功能按鍵數量		4
● 帶有 LED 的按鍵		是
● 系統按鍵		否
● 數字鍵盤		是; 屏幕鍵盤
● 字母數字鍵盤		是; 屏幕鍵盤
觸摸屏
● 觸摸屏規格		是; 模擬式電阻
過程操作擴展
● DP 直接 LED（LED 作為 S7 輸出外設）
— F1...Fx		4
● 直接按鍵（按鍵作為 S7 輸入外圍設備）
— F1...Fx		4
● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備）		32
安裝方式/安裝
安裝位置		垂直
壁板安裝/直接安裝		否
可以垂直安裝（縱向格式）		是
可以橫向安裝（橫向格式）		是
無外部通風時的***大允許傾斜角度		35°
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
