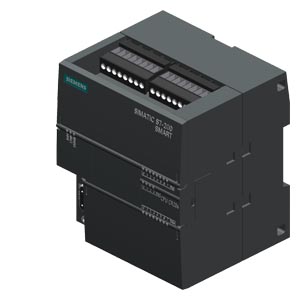

| SIMATIC S7-200 SMART CPU CR20s， 緊湊型 CPU，AC/DC/繼電器， 機載 I/O： 12 個數字輸入端 24V DC；8 個數字輸出端，繼電器 2A； 電源：AC， 47 - 63Hz 時，85 - 264V AC， 程序存儲器/數據存儲器 20 KB | ||
| 一般信息 | ||
| 產品類型標志 | CPU CR20 AC/DC / 繼電器 | |
| 附帶程序包的 | ||
| ● 工程系統 | STEP 7 Micro/WIN SMART | |
| 安裝方式/安裝 | ||
| 導軌安裝 | 是; 標準導軌 | |
| 電源電壓 | ||
| 額定值 (AC) | 230 V; AC 230 V (L1, N) | |
| ● AC 120 V | 是; AC 85 ... 132 V | |
| ● AC 230 V | 是; AC 170 ... 264 V | |
| 允許范圍，下限 (AC) | 85 V | |
| 允許范圍，上限 (AC) | 264 V | |
| 反極性保護 | 否 | |
| 電源頻率 | ||
| ● 允許范圍，下限 | 47 Hz | |
| ● 允許范圍，上限 | 63 Hz | |
| 負載電壓 L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 允許范圍，下限 (DC) | 5 V | |
| ● 允許范圍，上限 (DC) | 250 V | |
| 輸入電流 | ||
| 耗用電流（額定值） | 60 mA; 220 V AC 時 | |
| 耗用電流，***大值 | 80 mA; 220 V AC 時 | |
| 接通電流，***大值 | 16.3 A; 264 V 時 | |
| 功率損失 | ||
| 功率損失，***大值 | 6 W | |
| 存儲器 | ||
| 存儲器類型 | DDR | |
| 閃存 | 是 | |
| RAM | 是 | |
| 微型存儲卡 | 否 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 150 ns; / 說明 | |
| 對于字運算，典型值 | 1.2 µs; / 說明 | |
| 對于浮點運算，典型值 | 3.6 µs; / 說明 | |
| 硬件擴展 | ||
| 集成電源 | 否 | |
| 時間 | ||
| 時鐘 | ||
| ● 類型 | 軟件時鐘 | |
| ● 硬件時鐘（實時時鐘） | 否 | |
| 數字輸入 | ||
| 數字輸入端數量 | 12; 集成 | |
| ● 可用來實現技術功能的輸入端 | 4; HSC：4 @ 100 kHz 單相，2 @ 50 kHz A/B 相 | |
| 源型輸入/漏性輸入 | 是 | |
| 輸入電壓 | ||
| ● 輸入電壓類型 | DC | |
| ● 額定值 (DC) | 24 V; DC，4 mA 額定值 | |
| ● 對于信號“0” | < 5 V DC | |
| ● 對于信號“1” | +15 至 +30 V | |
| 輸入電流 | ||
| ● 對于信號“0”，***大值（允許的閉路電流） | 1 mA | |
| ● 對于信號“1”，典型值 | 4 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 可參數化 | 是; 0.2 µs、0.4 µs、0.8 µs、1.6 µs、3.2 µs、6.4 µs 和 12.8 µs，在 4 組中均可選擇 | |
| — 從“0”到“1”時，***小值 | 0.2 µs | |
| — 從“0”到“1”時，***大值 | 12.8 µs | |
| 對于報警輸入端 | ||
| — 可參數化 | 是 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m; 標準入口： 500 m，快速計數器： 50 m | |
| ● 未屏蔽，***大值 | 300 m | |
| 數字輸出 | ||
| 數字輸出端數量 | 8; 繼電器 | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 2 A | |
| ● 照明負載時的***大值 | 30 W; DC 時 30 W，AC 時 200 W | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，***大值 | 10 ms; ***大值 | |
| ● 從 ”1” 到“0”，***大值 | 10 ms; ***大值 | |
| 開關頻率 | ||
| ● 電阻負載的脈沖輸出端，***大值 | 1 Hz | |
| 繼電器輸出端 | ||
| ● 繼電器輸出端數量 | 8 | |
| ● ***大操作循環數 | 10 000 000; 在負載額定電壓為 100000 時，機械電流為 1 千萬 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 300 m | |
| 接口 | ||
| 工業以太網接口數量 | 0 | |
| RS 485 接口數量 | 1 | |
| 光學接口 | 否 | |
| 1. 接口 | ||
| 接口類型 | RS 485（***大 187.5 Mbps） | |
| 電位隔離 | 是; 500 V AC 或 707 V DC | |
| 物理接口 | ||
| ● RS 485 | 是 | |
| ● 接口規格 | 9 針 Sub-D 接口 | |
| 協議 | ||
| PROFINET IO 支持的協議 | 否 | |
| PROFIBUS | 否 | |
| 協議（以太網） | ||
| ● TCP/IP | 否 | |
| EMV | ||
| 抗靜態放電干擾的能力 | ||
| ● 抗靜態放電干擾的能力符合 IEC 61000-4-2 | 是 | |
| — 空氣放電時的試驗電壓 | 8 kV | |
| — 接觸放電時的試驗電壓 | 4 kV | |
| 針對高頻電磁場的抗干擾能力 | ||
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3 | 是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） | |
| — 高頻輻射的頻率范圍 | 80 MHz ~ 1 GHz 時 10 V/m，1.4 GHz ~ 2 GHz 時 3 V/m，87 MHz ~ 108 MHz、174 MHz ~ 230 MHz、470 MHz ~ 790 MHz、1.4 GHz ~ 2 GHz 時 3 V/m，2 GHz ~ 2.7 GHz 時 1 V/m | |
| 與導線相關的抗干擾能力 | ||
| ● 電源導線的抗干擾能力符合 IEC 61000-4-4 | 是; ±2 kV 符合 IEC 61000-4-4，脈沖；浪涌測量附帶保護元件 | |
| ● 信號導線的抗干擾能力，符合 IEC 61000-4-4 | 是; ±2 kV 符合 IEC 61000-4-4，脈沖 | |
| 針對沖擊電壓的抗干擾能力（浪涌） | ||
| ● 電源導線的抗干擾能力符合 IEC 61000-4-5 | 是; ±1 kV（符合 IEC 61000-4-5；1995；對稱浪涌），±2 kV（符合 IEC 61000-4-5；1995；非對稱浪涌），不需要外部保護電路 | |
| ● 非對稱耦合 | ||
| — 電源導線上的試驗電壓 | 2 kV | |
| — 信號導線（大于 30 米）上的試驗電壓 | 2 kV | |
| 針對通過高頻場引起的導線干擾量的抗干擾能力 | ||
| ● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6 | 是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6） | |
| 依據 EN 55 011 標準抑制無線電干擾輻射 | ||
| ● 極限值等級 A 適用于工業領域中的應用 | 是; 射頻干擾輻射符合 EN 61000-6-4 +A1 適用于工業領域中的應用 | |
| 電纜傳導的干擾輻射和電纜傳導的干擾 | ||
| ● 通過電源電纜/交流電電纜的干擾發射 | EN 61000-6-4，發射干擾：在工業領域中使用。 | |
| 防護等級和防護類別 | ||
| 防護等級 IP | IP20 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| 環境要求 | ||
| 露天情況下 | ||
| ● ***大落差 | 0.5 m; 五個，在發貨包裝內 | |
| 運行中的環境溫度 | ||
| ● ***小值 | 0 °C | |
| ● ***大值 | 55 °C | |
| ● 水平安裝，***小值 | 0 °C | |
| ● 水平安裝，***大值 | 55 °C | |
| ● 垂直安裝，***小值 | 0 °C | |
| ● 垂直安裝，***大值 | 45 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 70 °C | |
| 氣壓符合 IEC 60068-2-13 標準要求 | ||
| ● 存放/運輸，***小值 | 660 hPa | |
| ● 存放/運輸，***大值 | 1 080 hPa | |
| 參考海平面的運行高度 | ||
| ● 安裝高度，***小值 | -1 000 m | |
| ● 安裝高度，***大值 | 2 000 m | |
| 相對空氣濕度 | ||
| ● 25 °C 時無冷凝運行，***大值 | 95 % | |
| 項目組態 / 標題 | ||
| 項目組態 / 編程 / 標題 | ||
| 編程語言 | ||
| — KOP | 是 | |
| — FUP | 是 | |
| — AWL | 是 | |
| 尺寸 | ||
| 寬度 | 90 mm | |
| 高度 | 100 mm | |
| 深度 | 81 mm | |
| 重量 | ||
| 重量，約 | 365 g; 約 | |
