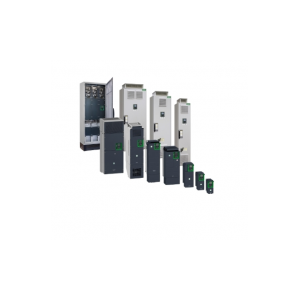

ATV御程系列 ATV600

變頻器

過程應用

ATV630

標準版本

異步電機
同步電機

集成的 和 50 m ***長電機電纜 符合 EN/IEC 61800-3 C2 類
集成的 和 150 m ***長電機電纜 符合 EN/IEC 61800-3 C3分類

IP21 符合 IEC 61800-5-1
IP21 符合 IEC 60529

UL類型1 符合 UL 508C

強制通風

50...60 Hz - 5...5 %

3 相

380...480 V - 15...10 %

2.2 kW (標準負載)
1.5 kW (重載)

3 hp 標準負載
2 hp 重載

4.3 A 在…上 380 V (標準負載)
3.8 A 在…上 480 V (標準負載)
3.1 A 在…上 380 V (重載)
2.9 A 在…上 480 V (重載)

50 kA

3.2 kVA 在…上 480 V (標準負載)
2.4 kVA 在…上 480 V (重載)

5.6 A 在…上 4 kHz 適用 標準負載
4 A 在…上 4 kHz 適用 重載

6 A 在 60 s (重載)
6.2 A 在 60 s (標準負載)

標準恒轉矩
優化轉矩模式
標準變轉矩

永磁同步電機
Synchronous reluctance motor

0.0001…0.5 kHz

0.1…599 Hz

4 kHz

2...12 kHz 可調
4...12 kHz 有

STO(安全扭矩中斷) SIL 3

16個預置速度

Modbus TCP
Modbus 串行
以太網

卡槽A: 通訊模塊, Profibus DP V1
卡槽A: 通訊模塊, Profinet
卡槽A: 通訊模塊, DeviceNet
卡槽A: 通訊模塊, Modbus TCP/EtherNet/IP
卡槽A: 通訊模塊, CANopen 雛菊鏈 RJ45
卡槽A: 通訊模塊, CANopen SUB-D 9
卡槽A: 通訊模塊, CANopen 螺釘端子排
卡槽A/卡槽B: 數字和輸入I/O擴展模塊
卡槽A/卡槽B: 繼電器輸出擴展模塊
卡槽A: 通訊模塊, Ethernet IP/Modbus TCP/MD-Link
通訊模塊, BACnet MS/TP
通訊模塊, 以太網Powerlink

<= 電源電壓

1.1 x In 在 60 s (標準負載)
1.5 x In 在 60 s (重載)

自動 無論負載情況
可調
不適用永磁同步電機規律
可以抑制

線性可單調 從0.01...9999S

采用直流注入

熱保護: 馬達
安全轉矩關閉: 馬達
電機斷相: 馬達
熱保護: 驅動
安全轉矩關閉: 驅動
過熱: 驅動
輸出相線和接地之間的過流: 驅動
輸出電壓過載: 驅動
短路保護: 驅動
電機斷相: 驅動
直流總線過壓: 驅動
線路電源過壓: 驅動
總線供電欠壓: 驅動
總線供電失相: 驅動
超速: 驅動
控制電路上制動: 驅動

顯示單元: 0.1 Hz
模擬量輸入: 0.012/50 Hz

控制: 可拆卸螺釘端子0.5...1.5 mm² AWG 20...AWG 16
馬達: 螺釘終端2.5...6 mm² AWG 14...AWG 10
線路側: 螺釘終端2.5...6 mm² AWG 14...AWG 10

RJ45 (在遠程圖形終端) 適用 Ethernet/Modbus TCP
RJ45 (在遠程圖形終端) 適用 Modbus 串行

2線制RS485 適用 Modbus 串行

RTU 適用 Modbus 串行

10/100 Mbit/s 適用 以太網的IP / Modbus TCP
4.8, 9.6, 19.2, 38.4 kbit/s 適用 Modbus 串行

半雙工, 全雙工, 自動協商 Ethernet/Modbus TCP

8比特，可配置為偶數，奇數或無奇偶 適用 Modbus 串行

無阻抗 適用 Modbus 串行

1…247 適用 Modbus 串行

從（站） Modbus TCP

用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護
內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護
用于邏輯輸入的內部電源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保護類型: 過載和短路保護

3 LED本地診斷:
3 LED (雙色)集成通訊狀態:
4 顆LED指示燈 (雙色)通訊模塊狀態:
1 個LED (紅色)電壓狀態:

144 mm

350 mm

203 mm

4.5 kg

3

AI1, AI2, AI3 軟件-可配置電壓: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits
AI1, AI2, AI3 軟件-可配置電流: 0...20 mA/4...20 mA, 阻抗: 250 , 分辨率 12 bits

8

DI1...DI6 可編程, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm
DI5, DI6 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (<= 30 V)
STOA, STOB 安全扭矩中斷, 24 V 直流 (<= 30 V), 阻抗: > 2.2 kOhm

DI1...DI6: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2
DI5, DI6: 離散量輸入 1 級 PLC 符合 IEC 65 A-68
STOA, STOB: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2

正邏輯(源) (DI1...DI6), < 5 V (狀態 0), > 11 V (狀態 1)
負邏輯 (漏) (DI1...DI6), > 16 V (狀態 0), < 10 V (狀態 1)
正邏輯(源) (DI5, DI6), < 0.6 V (狀態 0), > 2.5 V (狀態 1)
正邏輯(源) (STOA, STOB), < 5 V (狀態 0), > 11 V (狀態 1)

2

軟件-可配置電壓 AO1, AO2: 0...10 V DC 阻抗 470 , 分辨率 10 bits
軟件-可配置電流 AO1, AO2: 0...20 mA, 分辨率 10 bits

2 ms +/- 0.5 ms (DI1...DI4) - 離散量輸入
5 ms +/- 1 ms (DI5, DI6) - 離散量輸入
5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模擬量輸入
10 ms +/- 1 ms (AO1) - 模擬量輸出

+/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動 模擬量輸入
+/- 1 % AO1, AO2 用于60 °C的溫度變動 模擬量輸出

AI1, AI2, AI3: ***大值 +/- 0.15 % 適用 模擬量輸入
AO1, AO2: +/- 0.2 % 適用 模擬量輸出

3

可配置的繼電器邏輯 R1: 故障繼電器 NO/NC 電氣壽命 100000 次
可配置的繼電器邏輯 R2: 序列繼電器 NO 電氣壽命 100000 次
可配置的繼電器邏輯 R3: 序列繼電器 NO 電氣壽命 100000 次

繼電器輸出 (R1, R2, R3): 5 ms (+/- 0.5 ms)

繼電器輸出 R1, R2, R3: 5 mA 在…上 24 V DC

繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC
繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V DC
繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC
繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V DC

電源與控制端子之間

離心式壓縮機 建筑-HVAC
其他應用設備 食品和飲料加工
風機 開采礦產和金屬
泵 開采礦產和金屬
風機 石油和天然氣
其他應用設備 水和廢水
螺桿式壓縮機 建筑-HVAC
泵 食品和飲料加工
風機 食品和飲料加工
自動化 食品和飲料加工
電潛泵(ESP) 石油和天然氣
水噴射泵 石油和天然氣
**能燃油泵 石油和天然氣
提煉用壓縮器 石油和天然氣
離心泵 水和廢水
容積泵 水和廢水
電潛泵(ESP) 水和廢水
螺桿泵 水和廢水
螺桿壓縮機 水和廢水
螺桿式壓縮機 水和廢水
離心式壓縮機 水和廢水
風機 水和廢水
輸送機 水和廢水
混合器 水和廢水

2.2…3 kW 在…上 380…440 V 3 相
2.2…3 kW 在…上 480…500 V 3 相

墻裝

> 1 MOhm 接地 1 分鐘 500 V 直流

54.5 dB 符合 86/188/EEC

自然通風: 30 W 在…上 380 V,開關頻率 4 kHz
強制通風: 60 W 在…上 380 V,開關頻率 4 kHz

38 m3/h

垂直方向 +/- 10°

<48 % 全負荷 符合 IEC 61000-3-12

靜電放電抗干擾 級別 3 符合 IEC 61000-4-2
射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3
抗快速瞬變 級別 4 符合 IEC 61000-4-4
1.2/50和8/20 µs復合波（測試） 級別 3 符合 IEC 61000-4-5
抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6

2 符合 EN/IEC 61800-5-1

波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6
1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6

15 gn 適用 11 ms 符合 IEC 60068-2-27

5…95 % 無冷凝 符合 IEC 60068-2-3

-15…50 °C (無)
50…60 °C (有)

-40…70 °C

<= 1000 m 無
1000...4800 m 電流降額 1%/100m

化學污染抵抗 等級3C3 符合 EN/IEC 60721-3-3
塵土污染抵抗 等級3S3 符合 EN/IEC 60721-3-3

UL 508C
EN/IEC 61800-3
環境1分類C2 EN/IEC 61800-3
環境2分類C3 EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1

ATEX INERIS
CSA
ATEX zone 2/22
REACH
TÜV
UL
DNV-GL

CE

PCE

1

5.939 kg

31.5 cm

19 cm

40.5 cm

P06

6

48.63 kg

80 cm

80 cm

60 cm

Green Premium 產品

主動合規性（超出歐盟 RoHS 法定范圍的產品）
歐盟ROHS聲明

是

該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。
