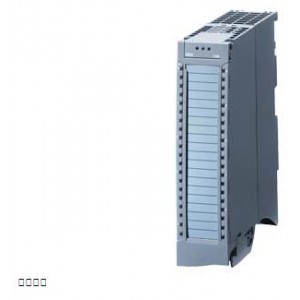

西門子S7-1500模塊 6AG1531-7KF00-7AB0 AI 8XU/I/RTD/TC ST
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-06-28 11:21
瀏覽次數： 131
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

SIPLUS S7-1500 AI 8xU/I/RTD/TC 基于 6ES7531-7KF00-0AB0 帶防腐蝕涂層， -40 - +70°C， 模擬輸入模塊 16 位分辨率 ， 精度 0.3%， 8 通道，分成組，每組 8， 4 通道在用溫度傳感器 RTD 測量情況下， 共模電壓 10V； 診斷；過程報警 包括饋電元素， 屏蔽支架和屏蔽端子
一般信息
產品類型標志 AI 8xU/I/RTD/TC ST
產品功能
● I&M 數據 是; I&M0 至 I&M3
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 參見文章 ID：109746275
運行中的 CiR 配置
可在 RUN 模式下更改參數分配 是
可在 RUN 模式下校準 是
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
傳感器供電
24 V 傳感器供電
● 短路保護 是
● 輸出電流，***大值 53 mA
功率
來自背板總線的功率輸出 0.7 W
功率損失
功率損失，典型值 2.7 W
模擬輸入
模擬輸入端數量 8; > +60 °C 允許***多 2 個（每個 ±20 mA）或***多 4 個（每個 ±10 V）或***多 4 個 RTD
● 電流測量時 8
● 電壓測量時 8
● 測量電阻/電阻型熱電偶時 4
● 測量熱電偶時 8
電壓輸入允許的輸入電壓（毀壞限制），***大值 28.8 V
電流輸入允許的輸入電流（毀壞限制），***大值 40 mA
溫度測量的技術單位，可調節 是; °C / °F / K
輸入范圍（額定值），電壓
● 1 V 至 5 V 是
— 輸入電阻（1 V 至 5 V） 100 k
● -1 V 至 +1 V 是
— 輸入電阻（-1 V 至 +1 V） 10 M
● -10 V 至 +10 V 是
— 輸入電阻（-10 V 至 +10 V） 100 k
● -2.5 V 至 +2.5 V 是
— 輸入電阻（-2.5 V 至 +2.5 V） 10 M
● -250 mV 至 +250 mV 是
— 輸入電阻（-250 mV 至 +250 mV） 10 M
● -5 V 至 +5 V 是
— 輸入電阻（-5 V 至 +5 V） 100 k
● -50 mV 至 +50 mV 是
— 輸入電阻（-50 mV 至 +50 mV） 10 M
● -500 mV 至 +500 mV 是
— 輸入電阻（-500 mV 至 +500 mV） 10 M
● -80 mV 至 +80 mV 是
— 輸入電阻（-80 mV 至 +80 mV） 10 M
輸入范圍（額定值），電流
● 0 至 20 mA 是
— 輸入電阻（0 至 20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
● -20 mA 至 +20 mA 是
— 輸入電阻（-20 mA 至 +20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
● 4 mA 至 20 mA 是
— 輸入電阻（4 mA 至 20 mA） 25  加上約 42Ohm，用于通過 PTC 實現過壓保護
輸入范圍（額定值），熱電偶
● 類型 B 是
— 輸入電阻（類型 B） 10 M
● 類型 E 是
— 輸入電阻（類型 E） 10 M
● 類型 J 是
— 輸入電阻（類型 J） 10 M
● 類型 K 是
— 輸入電阻（類型 K） 10 M
● 類型 N 是
— 輸入電阻（類型 N） 10 M
● 類型 R 是
— 輸入電阻（類型 R） 10 M
● 類型 S 是
— 輸入電阻（類型 S） 10 M
● 類型 T 是
— 輸入電阻（類型 T） 10 M
輸入范圍（額定值），電阻溫度計
● Ni 100 是; 標準/氣候
— 輸入電阻 (Ni 100) 10 M
● Ni 1000 是; 標準/氣候
— 輸入電阻 (Ni 1000) 10 M
● LG-Ni 1000 是; 標準/氣候
— 輸入電阻 (LG-Ni 1000) 10 M
● Pt 100 是; 標準/氣候
— 輸入電阻 (Pt 100) 10 M
● Pt 1000 是; 標準/氣候
— 輸入電阻 (Pt 1000) 10 M
● Pt 200 是; 標準/氣候
— 輸入電阻 (Pt 200) 10 M
● Pt 500 是; 標準/氣候
— 輸入電阻 (Pt 500) 10 M
輸入范圍（額定值），電阻
● 0 至 150 歐姆 是
— 輸入電阻（0 至 150 歐姆） 10 M
● 0 至 300 歐姆 是
— 輸入電阻（0 至 300 歐姆） 10 M
● 0 至 600 歐姆 是
— 輸入電阻（0 至 600 歐姆） 10 M
● 0 至 6000 歐姆 是
— 輸入電阻（0 至 6000 歐姆） 10 M
● PTC 是
— 輸入電阻 (PTC) 10 M
熱電偶 (TC)
溫度補償
— 使用 RTD 進行的外部溫度補償 是
— 0°C 比較點溫度的補償 是; 可設置固定值
導線長度
● 屏蔽，***大值 800 m; U/I 中，R/RTD 時 200 m，TC 時 50 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 16 bit
傳感器
信號傳感器連接
● 用于電壓測量 是
● 對于作為兩線制測量變送器時的電流測量 是
— 雙線測量變頻器的負載，***大值 820
● 對于作為四線制測量變送器時的電流測量 是
● 對于利用兩線制接口進行的電阻測量 是; 僅用于 PTC
● 對于利用三線制接口進行的電阻測量 是; 所有 PTC 以外的測量范圍；電纜電阻的內部補償
● 對于利用四線制接口進行的電阻測量 是; 所有 PTC 以外的測量范圍
誤差/精度
線性錯誤（與輸入范圍有關），(+/-) 0.02 %
溫度錯誤（與輸入范圍有關），(+/-) 0.005 %/K; TC 類型 T 時，0.02 ± % / K
輸入端之間的串?dāng)_，***小值 -80 dB
25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) 0.02 %
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-) 0.5 %
● 電流，與輸入范圍有關，(+/-) 0.5 %
● 電阻，與輸入范圍有關，(+/-) 0.5 %
● 熱電阻，與輸入范圍有關，(+/-) Ptxxx 標準： ±1.5 K，Ptxxx 氣候： ±0.5 K，Nixxx 標準： ±0.5 K，Nixxx 氣候：±0.3 K
● 熱電偶，與輸入范圍有關，(+/-) 類型 B： > 600 °C ±4.6 K，類型 E： > -200 °C ±1.5 K，類型 J： > -210 °C ±1.9 K，類型 K： > -200 °C ±2.4 K，類型 N： > -200 °C ±2.9 K，類型 R： > 0 °C ±4.7 K，類型 S： > 0 °C ±4.6 K，類型 T： > -200 °C ±2.4 K
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-) 0.1 %
● 電流，與輸入范圍有關，(+/-) 0.1 %
● 電阻，與輸入范圍有關，(+/-) 0.1 %
● 熱電阻，與輸入范圍有關，(+/-) Ptxxx 標準： ±0.7 K，Ptxxx 氣候： ±0.2 K，Nixxx 標準： ±0.3 K，Nixxx 氣候：±0.15 K
● 熱電偶，與輸入范圍有關，(+/-) 類型 B： > 600 °C ±1.7 K，類型 E： > -200 °C ±0.7 K，類型 J： > -210 °C ±0.8 K，類型 K： > -200 °C ±1.2 K，類型 N： > -200 °C ±1.2 K，類型 R： > 0 °C ±1.9 K，類型 S： > 0 °C ±1.9 K，類型 T： > -200 °C ±0.8 K
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 40 dB
● 并聯電壓，***大值 10 V
● 共模干擾，***小值 60 dB
報警/診斷/狀態信息
診斷功能 是
報警
● 診斷報警 是
● 極限值報警 是; 分別為兩個上限值和兩個下限值
診斷
● 電源電壓監控 是
● 斷線 是; 僅限 1 ... 5 V，4 ... 20 mA，TC、R 和 RTD
● 溢出/下溢 是
診斷顯示 LED
● RUN LED 是; 綠色 LED
● ERROR LED 是; 紅色 LED
● 電源電壓監控 (PWR-LED) 是; 綠色 LED
● 通道狀態顯示 是; 綠色 LED
● 用于通道診斷 是; 紅色 LED
● 用于模塊診斷 是; 紅色 LED
電位隔離
通道的電勢分離
● 在通道之間 否
● 在通道之間，分組點數 8
● 在通道和背板總線之間 是
● 在通道和電子元件電源電壓之間 是
允許的電位差
輸入端之間 (UCM) DC 20 V
在輸入端和 MANA (UCM) 之間 10 V DC
內部接地和輸入端之間 75 V DC/60 V AC（基本絕緣）
絕緣
絕緣測試，使用 707 V DC（測試類型）
環境要求
運行中的環境溫度
● 水平安裝，***小值 -40 °C; = Tmin（包括冷凝 / 霜）
● 水平安裝，***大值 70 °C; = Tmax
● 垂直安裝，***小值 -40 °C; = Tmin
● 垂直安裝，***大值 40 °C; = Tmax
參考海平面的運行高度
● ***大海拔安裝高度 5 000 m
● 環境溫度-氣壓-安裝高度 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K)
相對空氣濕度
● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 100 %; RH，包括凝露/凍結（在凝露狀態下不得調試）
堅實性
冷卻劑和潤滑劑
— 對市售冷卻劑和潤滑劑耐用 是; 空氣中有柴油和油滴
用于地點位置固定的工業設備
— 對生物活性物質具有耐受性，符合 EN 60721-3-3 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-3 是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-3 是; 3S4 級，包括沙子、粉塵；*
用于船上 / 海上
— 對生物活性物質具有耐受性，符合 EN 60721-3-6 是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-6 是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-6 是; 6S3 級，包括沙子、粉塵；*
可應用于工業過程技術
— 對化學活性物質具有耐受性，符合 EN 60654-4 是; 3 級（三氯乙烯除外）
— 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油）
備注
— 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！
保形涂料
● 對裝配好的電路板涂層，根據 EN 61086 是; 等級 2 可實現高可靠性
● 抗污染的保護，根據 EN 60664-3 是; 保護類型 1
● 軍用測試，根據 MIL-I-46058C，修訂版 7 是; 使用期間涂層可能褪色
● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A 是; 保形涂料，A 類
尺寸
寬度 35 mm
高度 147 mm
深度 129 mm
重量
重量，約 200 g
其他
提示： 額外的基本故障和集成時間過程中的噪聲 = 2.5ms：電壓： ±250mV (±0.02%)、±80mV (±0.05%)、±50mV (±0.05%)、電阻： 150Ohm ±0.02%、電阻溫度計： Pt100 氣候： ±0.08K、Ni100 氣候： ±0.08K、熱電偶： 類型 B、R、S： ±3K、類型 E、J、K、N、T：±1K
上一次修改： 2021/11/11
