西安科華UPS不間斷電源YTR1101L怎么接線？科華UPS電源YTR1101L常見三種機器類型簡單介紹

     隨著市場自動化、信息化地大力發展，每個行業對電力需求越來越嚴格，對電力保護要求越來越高，科華UPS電源作為保障供電穩定性和連續性的重要設備，已廣泛應用到各個領域。UPS電源發展至今，市場上有著各種各樣的機型，其中工頻機、高頻機、模塊化、后備機型是目前UPS電源市場上常見的四種機型，小編從基本原理及應用特點介紹一下，其中常用的3種機型，進行各項指標對比，以供用戶選型參考。

我們先明確下高頻機、工頻機的定義。國外沒有高頻機工頻機的說法，他們定義有變壓器型和無變壓器型UPS，即Transformer UPS和Transformer-less UPS。國內以整流器的調制頻率來區分，整流器的調制頻率為工頻(50Hz)調制的，定義為工頻機，整流器采用高頻(上千Hz)調制的，定義為高頻機。

另外UPS從外形結構上來區分的話，有機架式(Rack type UPS)、模塊化(Modular UPS)和塔式(Tower type UPS)機型。這個相對比較了解，便于安裝在標準服務器或網絡機柜里面的UPS電源通稱為機架式UPS電源，功率單元、旁路切換單元采用模塊化結構組成的機型稱為模塊化UPS電源，整流逆變均是按規定功率設計的整體機型稱為塔式機型。通常所說的高頻機和工頻機指塔式機型,機架式UPS只是把小功率(小于20KVA)的塔式機型的物理結構調整以適合機架安裝，小編在這里不對機架式UPS電源介紹了，下篇文章著重見一下機架式ups電源。

一、科華UPS電源YTR1101L工頻機：

     工頻UPS即基于變壓器輸出的UPS,使用SCR晶閘管器件作為整流器元件，整流器調制工作頻率與電網頻率(50Hz)一致，這種機型稱為工頻機。工頻UPS由整流器、逆變器、靜態旁路、維修旁路、輸出變壓器組成。輸出變壓器是UPS電源的必要組成部分,起升壓作用。因?yàn)閁PS的整流、逆變的兩次變換均為降壓環節(SCR的管壓降),所以在UPS輸出之前必須有一個環節用于升壓,這個輸出變壓器就是用來實現這一功能的。

常見工頻機有2種機型，6脈沖工頻整流和12脈沖工頻整流機型，原理圖如下：

12脈沖整流工頻機是在6脈沖的基礎上再增加1個6脈沖整流器和一個移相變壓器，這樣能夠帶來更優的整流參數指標，與比6脈沖整流相比，12脈沖整流在輸入功率因數和諧波電流THDi參數指標上有明顯優勢，其指標對比如下：

目前工頻機在市場上逐漸萎縮，特別是在數據中心和通訊機房，已經逐漸被高頻機、模塊化UPS所代替。工頻機也有其自身特點，在工業領域，尤其是石油石化、化工、**制造等行業，工頻機仍然是主角，在整個UPS行業，工頻機市場占有率保持在30%以上。

二、科華UPS電源YTR1101L高頻機

     高頻機又有3種常見類型，在90年代后期，一種在SCR整流后端增加BOOST升壓斬波電路，將直流提升到UPS輸出所需的電壓，從而省掉了輸出變壓器。可以簡單理解為以直流升壓取代了之前工頻UPS變壓器的交流升壓，這樣不但成本更，把UPS體積和重量大大降，可以說是UPS內業重大技術革新。這種無變壓器的UPS,雖然整流器的前半部分仍然SCR器件，但其整流后半部分包含IGBT高頻升壓斬波電路，從國內的定義上來看，這也屬于高頻機。目前這種BOOST升壓斬波高頻機型已越來越少，只有一些中小功率UPS會繼續采用。

隨著電力電子功率器件和UPS控制技術的不斷發展，先后出現全I(xiàn)GBT機型和全I(xiàn)GBT+輸出隔離變壓器機型，即IGBT整流+IGBT逆變無變壓器機型和IGBT整流+IGBT逆變有變壓器機型，其整流器采用高頻調整方式，調制頻率一般都是上千Hz。

根據整流器調制頻率定義的UPS機型，3種的高頻機的原理圖如下：

高頻機的特點是無變壓器，體積小重量輕，功率密度大，整機效率高，輸入諧波電流小，因此其發展前景更被看，高頻化是電力電子發展的趨勢。但從應用情況來看，高頻機在環境適應性和抗沖擊能力上仍然不及成熟度更高的工頻機。

隨著社會供電環境對綠色電源和節能降耗的產品需求不斷增加,高頻IGBT整流UPS電源技術有了很大發展,IGBT器件的可靠性和穩定性也有了很大的發展，到現在已經越來越多的用戶選擇高頻機，特別是在數據中心領域、金融、通訊領域高頻機已是用戶***機型。

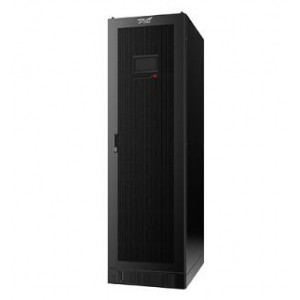

三、科華UPS電源YTR1101L模塊化機型

    模塊化UPS是把高頻UPS的功率部分單獨做成一個個功率模塊，然后每個模塊并聯輸出，另外旁路切換模塊和控制單元也做成模塊單元，這樣整臺UPS就是一個個模塊疊加而成。模塊化UPS的特點是，功率部分很容易實現冗余功能，只要UPS帶載功率富余量大于單個模塊功率，UPS功率部分即可實現“N+1”冗余，從而提高UPS供電的可靠性。模塊化UPS還有個處就是可用性高，當某個模塊故障時，直接更換模塊，維修時間非常短，維修非常方便。另外，模塊化UPS還經常提到“邊成長邊投資”的模式，即用戶可以在初始建設時購買較少的功率模塊，在業務增長用戶設備增加后再購買功率模塊進行UPS擴容。模塊化UPS的原理結構圖如下：

在高頻機出現不久后，科華模塊化UPS就應運而生，模塊化UPS從理論上來說也是高頻機的一種，只是其結構與普通高頻塔式機型差別較大。模塊化UPS對并聯控制技術要求比較高，早期的模塊化UPS故障率偏高，每次維修更換模塊成本不，因此選擇模塊化UPS的用戶很少，不是市場的主流。但隨著并聯控制技術逐漸成熟，模塊化UPS可靠性逐漸提高，而其**率和高可用性的特點逐漸被市場認可，尤其是科華攜模塊化UPS重現UPS市場，迅速帶動模塊化UPS高速發展，其市場占有率直線上升，特別是在IDC信息機房、金融等領域，已和高頻塔式機不分上下。

科華UPS電源YTR1101L在市電停電后放電過程中需要注意的事項

UPS電源在日常的使用過程中，只有定期對蓄電池組放電才能延長使用壽命，科華UPS電源電池需要每三個月進行一次充放電。在市電一直正常的情況下，強制斷開市電，使用蓄電池組逆變進行放電，這樣可以知道蓄電池容量的狀態，以便以后突然斷電耽誤設備的正常運轉。

在對科華UPS電源進行放電時請務必堅持以下注意事項

     1，先要了解在放電之前UPS電源大概能夠后備多長的時間，這樣在作放電的時候，就有個準備了，防止放電到了后備時間都不知道，造成負載的宕機。造成設備突然斷電造成文件丟失和通信中斷。

     2，如果可以看到UPS電池的情況下，先目測電池是否有明顯的變形和漏夜現象。

     3，如果UPS不間斷電源本身具備自動放電功能設置時間，建議讓科華UPS電源自己**行一下放電，這樣可以初步判斷電池是否具備放電的能力。

     4，在人為放電時，請時刻觀察電池電壓的下降情況，以便隨時恢復市電輸入。

     5，對科華UPS電源進行放電處理不必完全把電池的容量完全放光，這里只是放到額定容量的3分之2就OK，放電只要起到激活電池的作用。每隔3-4月做一次充放電可以適當延長蓄電池組的使用壽命。

     6，如果是中大功率的UPS電源，一般整流器和旁路輸入開關獨立設計，建議OFF整流器開關就可以，而不必OFF用戶的市電輸入開關，防止萬一電池放電出現以外，科華UPS可以立即轉到旁路模式工作。

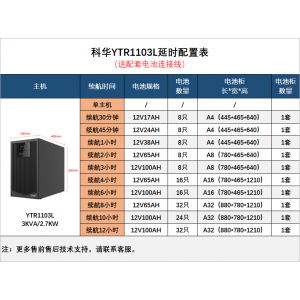

科華UPS電源YTR1101L,科華UPS電源YTR1101L基本參數:

     UPS類型 在線式

     額定容量 1KVA

     額定功率 800W

     整機效率 95%

     輸入輸出

     輸入電壓范圍 24-295V

     輸入頻率范圍 50/60±10%Hz

     輸入諧波 ＜5%

     輸入功因 ＞0.99

     輸出電壓范圍 208-240±1%V

     輸出頻率范圍 50/60±2%Hz

     輸出電壓波形 波形(THDv) <2%(線性負載)，<5%(非線性負載)，<2%(線性負載)，<3%(非線性負載)

     輸出功因 0.8

     通信和管理

     接口端口 RS232

     面板顯示 LED顯示UPS的運行狀況，LCD顯示UPS的運行參數

     報警功能 電池壓，市電異常，UPS故障，輸出過載，輸出短路

     保護 過壓保護，過溫保護，短路保護，電池欠壓保護

     過載能力 過載能力 115%-130% 過載：1min

     130%-150% 過載：1s

     150% 以上過載：200ms

     115%-130% 過載：10min

     130%-150% 過載：30s

     150% 以上過載：500ms

環境

     工作環境 工作溫度：0-40℃，相對濕度：0-95%（無冷凝）

     噪音值(dBA) ＜55

其它參數

     外觀尺寸 438×413×86mm

     產品重量 11kg

西安科華UPS不間斷電源,在線式,高頻,工頻,模塊化科華UPS不間斷電源:1KVA-1200KVA YTR系列 YTG系列 YTM系列 KR系列 FR系列 MR系列 高頻 工頻 模塊化 型號系列齊全,

歡迎科華UPS不間斷電源采購產品名稱:YTG1101LYTG1102LYTG1103LYTG1106LYTG1110。
