一 產品簡介
1 概述
安科瑞智能低壓保護裝置(以下簡稱 ALP),適用于額定電壓至 AC 660V、額定電流至AC 400A、額定頻率為 50/60Hz 的低壓系統。產品體積小,結構緊湊,安裝方便,是低壓饋線終端的保護、監測和控制的智能化綜合裝置。
ALP 系列產品集保護、測量、控制、總線通訊為一體,同時提供了遠程自動控制、現場直接控制、 面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。
2 產品特點
■ 輔助電源支持 AC 85V~265V/DC 110V~350V 或 AC 380V±10%(需另配 380V 電源模塊)。
■ 測量功能包括保護回路的電流、電壓測量和其他參數如功率、剩余電流(漏電流)的測量。
■ 具有反時限過流、低定時限過流、高定時限過流、低定時限零序、高定時限零序、反時限零序、斷相保護、電流不平衡、需量保護、聯動保護、欠壓保護、過壓保護、漏電保護等功能。
■ 過流保護和零序過流保護具有多個反時限特性可選。
■ ***多 9 路 DI 無源干接點輸入,信號電源采用內置 DC24V 電源。
■ ***多 5 路 DO 輸出,用于保護跳閘、遙控和報警。
■ 具有標準的 RS-485 通訊接口,采用 ModbusRTU,保證了上位機通訊的快速可靠。
■ 具有 DC4-20mA 模擬量輸出接口,可設定多項模擬量參數。
■ 具有系統時鐘和 8 次故障記錄功能,系統時鐘記錄當前時間(日、時、分、秒),故障記錄功能記錄故障原因。
■ 采用全中文液晶顯示界面。
二 安科瑞ALP200-400/M智能低壓保護裝置技術指標
安科瑞智能低壓保護裝置

低壓PT保護器

三 產品功能

四 外形尺寸

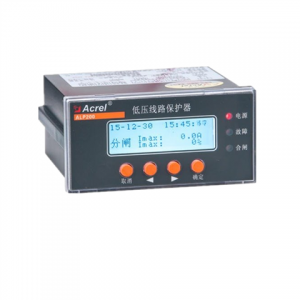

● ALP200低壓線路保護器

● 互感器
1A、5 A專用電流互感器

注:一次電流從P1面進,P2面(灌膠面)出;二次引線黃色為S2,紅色為S1,引線長150mm,引線截面積0.22m2
100A及以下專用電流互感器外形尺寸

160A電流互感器外形尺寸

400A電流互感器外形尺寸

100A及以下漏電流互感器外形尺寸

160A、400A漏電流互感器外形尺寸
