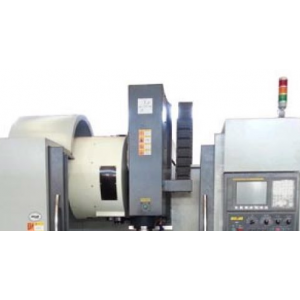

VMC850B 新一代數控車床

寶雞機床集團生產的立式加工中心具有加工適用范圍廣，具有高剛性、高精度、高速度、率、高可靠性、大扭矩等特點。

該系列機床適用于汽車、摩托車、航空航天、機械制造、縫紉機、電機、儀器儀表等行業的閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻、锪等加工工序，特別適用于加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面，既可用于中小批量多品種加工生產，也可以進入自動線進行批量生產。

使用該系列機床可以節省工藝裝備，縮短生產準備周期，保證零件加工質量，提高生產效率。

1. 關鍵、重要部件的結構形式和技術特征

1）應用計算機輔助設計（CAD）系統完成機床*結構設計，機床整體結構采用樹脂砂型鑄造，箱形結構，厚壁多筋，并經多道應力消除工序，使得機床具有良好的剛性；

2）采用具有高負荷能力、高剛性的導軌，配合高速交流伺服電機驅動，使得各軸移動快速平穩順暢，機床具有恒久的精密度；

3）主軸錐孔及工作臺面的淬火等方面擁有專有技術，保證了其硬度和精度穩定性；

4）主軸軸承采用進口預壓高精密斜角滾珠軸承，給予主軸*剛性和*精度；主軸采用恒溫油（選擇）控制措施，可將主軸熱變形降至小，工作精度穩定；采用大扭矩交流伺服主軸電機，能進行強力切削，特別適用于高速加工場合，提高加工精度和光潔度，縮短加工時間；

5）采用快速凸輪機械手換刀機構，換刀時間僅2.5秒（刀對刀），節省非切削時間，多可容納24把刀具；

6）X、Y、Z三軸均采用大扭矩交流伺服電機與高精度預拉伸滾珠絲杠直接傳動，適宜于工件高精度強力切削；

7）大功率、高揚程冷卻泵，對加工工件提供良好的冷卻和沖屑；

8）操作面板按人機工程學布局，符合安全規范，旋轉設計，易于操作；便攜式磁吸手持搖控單元盒，極大地方便了對刀、試切；

9）采用高性能、高可靠性的32位高速微處理器的廣州數控218MC系統，刀具軌跡動態彩色圖形顯示（系統選購功能），智慧型警示顯示，自診斷等功能方便使用、維護；多段預讀控制尤其適合于高速大容量程序的模具加工和教學演示；還可選配SIEMENS、MITSUBISHI、等國外*數控系統，盡*可能滿足不同用戶的需求和操作習慣；

10）加工中心關鍵零件和出廠精度均由美國布朗·夏普BROWN & SHARPE三坐標測量和英國雷尼紹RENISHAW雙頻激光干涉儀嚴格檢測，對其進行全面檢驗，確保機床幾何精度和工作精度。

2.機床規格

1、工作臺

外形尺寸（W×L）（mm×mm）                  500×1050

T型槽                                      5-18（H8）

T型槽間距                            90

*承重                             600

2、主軸

     主軸錐孔                                   BT40

主軸功率（kW）                           7.5KW

主軸轉速（r/min）                           8000

3、進給（直聯）

*進給速度（X/Y/Z）（mm/min）              10000

快速移動速度（X/Y/Z）（m/min）              16/16/12

X、Y、Z軸電機功率（kW）                    ≥2.3

4、加工范圍

     主軸中心至立柱導軌距離                560

     主軸端面至工作臺面距離               150-700

5、行程

左右行程（X向）（mm）                         800

前后行程（Y向）（mm）                         500

上下行程（Z向）（mm）                         550

 6、刀庫

刀庫容量（把）                           （24圓盤）

*刀具重量                             8

*刀具尺寸                          Φ80×250

7、其他

電源（kVA）                                   15

機床毛重                               5500

機床凈重                               5000

氣源流量（L/min）                             250

氣壓（MPa）                                  0.5-0.7

體積（長×寬×高）mm                    2800×2450×2800

3.隨機技術文件

1、數控系統操作說明書（中文）

2、數控系統維修說明書（中文）

3、使用說明書（機械部分）

4、使用說明書（電氣部分，與機械使用說明書裝訂于一起）

5、電氣圖冊（與機械使用說明書裝訂于一起）

6、合格說明書（與機械使用說明書裝訂于一起）

7、裝箱單（與機械使用說明書裝訂于一起）

8、快速安裝指南

4.執行標準

1、JB/T8771.2-1998《加工中心 檢驗條件 第2部分：立式加工中心 幾何精度檢驗》

2、JB/T8771.4-1998《加工中心 檢驗條件 第4部分：線性和回轉軸線的定位精度和重復定位精度檢驗》

3、GB/T18400.6-2001《加工中心 檢驗條件 第6部分：進給率、速度和插補精度檢驗》

4、JB/T8771.7-1998《加工中心 檢驗條件 第7部分：精加工試件精度檢驗》

其中：

1）X、Y、Z軸定位精度：X:0.022  Y:0.020  Z:0.020（執行JB/T8771.4-1998標準）；2）X、Y、Z軸重復定位精度：X:0.013  Y：0.010  Z:0.013（執行JB/T8771.4-1998標準）。

(1)VMC850B 立式加工中心主要外購件清單（標準配置）



序號	名     稱	型     號	制造廠或供貨商	數量	備注
1	主軸	BT40	臺灣	1套
2	滾珠絲杠	φ40x10	臺灣銀泰/上銀	3套
3	絲杠軸承	30TAC62B	NSK	15盤
4	潤滑單元	TZ2232-410X	佛山河谷	1套
5	增壓缸	ZYG4513	豪澄	1套
6	圓盤式刀庫	BT40x24	臺灣	1套
7	冷卻系統		國產	1套
8	數控系統	GSK218M	廣州數控	1套
9	電器柜空調	DL-320	上海海立特	1件
10	彈性聯軸器	BK3-80	德國R+W	3套



（2）VMC850B 立式加工中心工具清單



序  號	名  稱	規  格	數  量	備  注
1	單頭呆扳手	30（GB/T4392-1995）	1件
2	鉤形扳手	JB1019-67（B45-52）	1件
3	工具箱	TB-103	1件

（3）VMC850B立式加工中心隨機附件清單



序號	名      稱	規格或標記	數量	備注
1	油槍	100cm^3	1只
2	墊鐵	V85B010008A4	8件
3	程序保護鑰匙 電柜門鑰匙		各2把
4	通訊電纜	3M	1條
