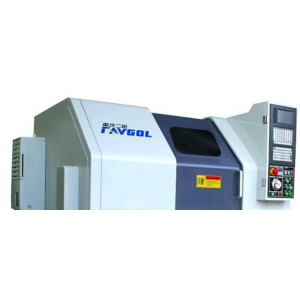

SK50S 新一代數控車床
品牌 廣州數控 機箱 金屬結構 是否定制 是
用途范圍 數控車床 規格 多種 產地 廣東
數量99 可售賣地 全國
型號SK50S
一．機床總體布局
SK50S數控車床是由7.5KW伺服電機驅動的數控車床。配四工位刀架（標準配置）或六工位刀架，以滿足不同形狀零件的加工要求。機床防護美觀大方，推拉式防護門設計合理，便于操作，易于保護操作者的安全。
本機床具有啟動平穩，制動迅速，輸出扭矩高等特點�？梢杂脕�(lái)進行軸類和盤套類零件的車削加工。能夠自動完成內外圓柱面、任意圓錐面、圓弧面、端面和公、英制螺紋等的加工，適合于多品種，中小批量產品的加工，對于形狀復雜、高精度零件的加工更能顯示其優越性。
二、機床的性能特點
1.SK50S數控車床的主軸為通孔式，運轉平穩 轉速達1620 r/min（配液壓卡盤時為1500r/min）。
2.高強度鑄鐵床身可以提高精度而減少振動。
3.床身導軌經中頻淬火和精密磨削，床鞍導軌貼塑，精度保持性好。
4.集中式機床操作面板。
5.主軸軸承采用國產哈爾濱軸承，精度高，壽命長。
6.使用四工位電動刀架。
7.進行鏜孔加工，刀桿長徑比大于3時，建議采用抗振刀桿。
三、機床的結構和基本配置
1. 床身與底座
2. 床頭箱
3. 普通三爪卡盤
4. 普通尾座
5. 縱向床鞍及驅動 （漢江滾珠絲杠、哈爾濱絲杠軸承、GSK交流伺服電機）
6. 橫向滑板及驅動 （漢江滾珠絲杠、哈爾濱絲杠軸承、GSK交流伺服電機）
7. 立式四工位電動刀架 （常州宏達）
8. 冷卻泵站 （沈陽三友）
9. 潤滑泵 （永嘉流遍）
10. 防護罩 (半防護)
11.控制系統 (GSK980TDB數控系統)
四、機床規格
|
項 目
|
單位
|
SK50S
|
|
床身上回轉直徑
|
mm
|
φ500
|
|
床鞍上回轉直徑
|
mm
|
φ280
|
|
車削直徑
|
mm
|
φ500/φ350*
|
|
工件長度
|
mm
|
960/870*
|
|
車削長度
|
mm
|
820/750*
|
|
主軸孔徑
|
mm
|
φ77
|
|
主軸頭型式
|
ISO702/ⅡD8 短圓錐凸輪鎖緊型
|
|
ISO702/ⅠA 28(動力卡盤)
|
|
主軸轉速
|
r/min
|
3檔 無級 21-1620
H:162-1620 M:66-660 L:21-210
|
|
主軸輸出扭矩
|
N.m
|
800
|
|
快進速度（Max.）
|
m/min
|
X軸：6 Z軸：8
|
|
絲杠螺距
|
mm
|
X向: 5 Z向: 6
|
|
刀架裝刀容量
|
|
4
|
|
刀架允許刀具截面
|
mm×mm
|
25×25
|
|
刀架行程
|
mm
|
X向: 300/235*
|
|
Z向: 850
|
|
尾座套筒直徑
|
mm
|
φ75（φ80 液壓尾座）
|
|
尾座套筒錐度
|
MT No.
|
MT No.5（MT No.3 活主軸液壓尾座）
|
|
尾座套筒行程
|
mm
|
150（130 液壓尾座）
|
|
尾座橫向調整量
|
mm
|
±15
|
|
主電機
|
7.5/11kW 伺服電機
|
|
冷卻泵
|
AYB-25 120W 25L/min
|
|
主傳動三角皮帶
|
B1905 4根
|
|
注：后帶“*”的尺寸為配置臥式六工刀架時的機床參數（刀盤回轉直徑以φ360計）。
|
|
機床外型尺寸(長×寬×高)mm×mm×mm
|
2500×1370×1690
|
|
機床凈重
|
2100
|
五、隨機技術文件
1．使用說明書
2．合格證書
3．裝箱單
4．?dāng)?shù)控系統操作、維修說明書
5．電動刀架使用說明書
6．卡盤使用說明書
7. 伺服器使用說明書
六、機床主要精度
執行JB/T 8324.1-96 簡式數控臥式車床精度
1、定位精度（X/Zmm）： 0.03/0.04(1000)
2、重復定位精度（X/Zmm）:0.012/0.016(1000)
3、正反差值(X/Zmm): 0.013/0.02
4、車削工件圓度:(mm): 0.005
七、機床隨機附件清單
|
序號
|
名 稱
|
規格或標記
|
數量
|
備 注
|
|
1
|
數控臥式車床
|
|
1臺
|
|
|
2
|
三爪卡盤及卡盤座
|
φ250
|
1套
|
|
|
3
|
頂 尖
|
NO.5
|
2件
|
|
|
4
|
***套
|
φ90;1:20/5
|
1件
|
|
|
5
|
地腳螺栓
|
M20×400
|
6件
|
|
|
6
|
油 槍
|
100cm3
|
1套
|
|
|
7
|
帶槽圓螺母
單頭扳手
|
S93-1 45-52
|
1件
|
|
|
S93-1 135-165
|
1件
|
|
|
8
|
方套筒扳手
|
S92-3 17
|
1套
|
僅四工位刀夾帶
|
|
9
|
內四方扳手
|
12
|
1套
|
|
|
10
|
墊 鐵
|
