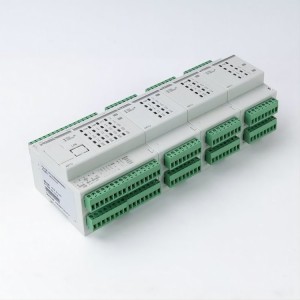

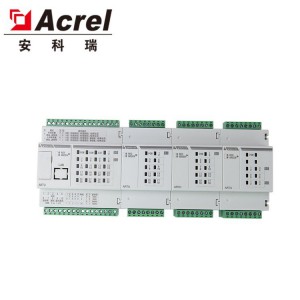

安科瑞ARTU100系列模塊化三遙單元。ARTU100-KJ8，ARTU系列遠程終端單元是高性能配電智能化元件，應用于智能配電、工業自動化等領域。ARTU100系列遠 程終端單元提供開關量輸入、開關量輸出、模擬量輸入、模擬量輸出，能夠?qū)⒉杉�到的信號通過RS485串口、 RJ45以太網接口、2G、Lora、4G無線通訊將數據傳輸至后臺。

二、型號說明

三、產品特點

1) 產品具有通道狀態指示燈和通信狀態指示燈。兩路通信接口中，一路用于通用參數的設置及調試，另一路用于讀取和設置“四遙"值。

2) 可選擇上位機或本地撥碼開關兩種方式進行設置產品的地址和波特率。

3) 產品采用軟硬件“看門狗"技術，防止死機現象。

四、安科瑞ARTU100系列模塊化三遙單元使用條件

1) 輔助電源：24VDC，允許 18～36VDC220VAC（DC）允許 AC85～275V 或 DC100～350V，以實際接線圖為準。2) 功 耗：≤5W

3) 工作環境：-5～+55℃

4) 相對濕度：≤95%RH，不凝露，無腐蝕性氣體

5) 存儲溫度：-25～+70℃

6) 海拔高度：≤2500m

7) 防護等級：IP20

8) 絕緣強度：常規：2kV/1min，50HzARTU-KJ8：電源、通訊、開關量輸入兩兩之間 1kV/1min，50Hz；繼電器和電源//通訊//開關量輸入之間 2kV/1min，50Hz

9) 安裝方式：TS35 導軌安裝

10) EMC 性能滿足下列標準要求：

GB/T 17626.2 靜電放電抗擾度試驗 等級 4

GB/T 17626.3 射頻電磁場輻射抗擾度試驗 等級 3

GB/T 17626.4 電快速瞬變脈沖群抗擾度試驗 等級 4

GB/T 17626.5 沖擊（浪涌）抗擾度試驗 等級 3（ARTU-KJ8 試驗等級為 1 級）

GB/T 17626.6 射頻場感應的傳導騷擾抗擾度試驗 等級 3

GB/T 17626.12 振蕩波抗擾度試驗 等級3

五、技術參數

六、產品尺寸

七、應用組網圖

八、產品選型

九、功能

安科瑞模塊化三遙單元 開關狀態采集裝置，負責對現場工業設備的狀態進行監測和控制，分為開關量信號采集和繼電器輸出，用于執行系統的遙控操作。

十、應用范圍

智能配電、工業自動化領域。

十一、訂貨范例

具體型號：ARTU100-KJ8

技術要求：8路無源干接點接入

通訊協議：RS485接口/Modbus-RTU協議

輔助電源：AC/DC 220V

十二、應用場景
