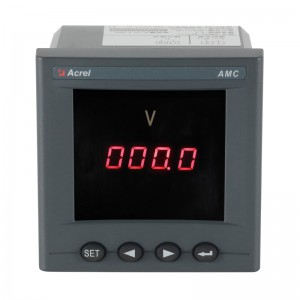

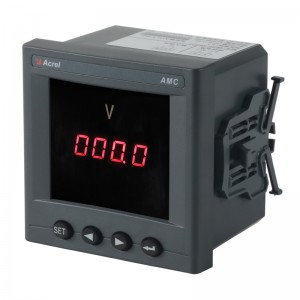

1 概述 ——AMC96三相可編程電流電壓表

AMC 系列智能電量采集監控裝置，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的 智能儀表，它集成電力參數的測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率 因數)以及電能監測和考核管理。同時它具有多種外圍接口功能可供用戶選擇：帶有 RS485 通訊接口，采用 MODBUS-RTU 協議可滿足通訊聯網管理的需要；4-20mA 的模擬量輸出可與測量的電參量相對應，滿足 DCS 等接口要 求；帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信"和“遙控"的功能。采用高亮度 LED/LCD 顯示界面， 通過按鍵來實現參數設置和控制，非常適用于實時電力監控系統�？梢灾苯尤〈�常規電力變送器及測量儀表。作 為一種智能化、數字化的前端采集元件，該儀表已廣泛應用于各種控制系統、SCADA 系統和能源管理系統中。

2 AMC96三相可編程電流電壓表產品型號規格

3 技術參數

4 安裝接線說明

4.1 外形及安裝開孔尺寸(單位：mm)

4.2 安裝方法

1）在固定配電柜開孔；

2）取出儀表，取出卡扣；

3）儀表由前裝入安裝孔，如圖 5 所示；

4）插入儀表卡扣，將儀表固定，如圖 6 所示。
