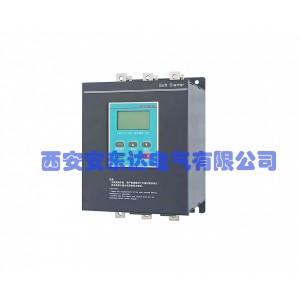

西安技術的工業級外置旁路型軟起動器250kW/380V詳細

西安安東達電氣有限公司
電壓AC380V 660V 1140V

介紹

本系列智能化全數字交流電機軟起動器（Motor Soft Starter），是采用電力電子技術、微處理器技術和現代控制理論，進行設計生產的起動設備。

該產品能有效地限制異步電動機起動過程中的起動電流，應用于風機、水泵、輸送類及壓縮機等負載；是傳統的星/三角轉換、自耦降壓和磁控降壓等傳統降壓起動設備的理想換代產品。

1.1作用

   降低電動機的起動電流，減小配電容量，避免增容投資；

   減小起動應力，延長電動機和相關設備的使用壽命；

   平穩的起動和軟停車避免了傳統起動設備的踹振問題、水錘效應；

   多種起動模式和寬范圍的參數設定值，可適應多種負載場合；

   可靠的保護功能，更有效地保護電動機及相關設備的安全；

   可用于頻繁起、停的場合。

1.2特點：

   多種起動模式

用戶可方便的選擇電壓斜坡起動、限流起動、點動、雙控（斜坡加限流）、風機曲線和電流指數等模式，可選擇合適控制參數和保護值，程度滿足現場需求，實現起動效果。

   高技術性

微處理器數字化處理和強大的軟件支持功能，使得控制電路大大簡化，從而獲得的一致性、準確性和執行速度。

   高可靠性

全部軟硬件各項功能均做***嚴格的測試和篩選，控制好出廠產品的質量。

   強大的抗干擾性

所有外部輸入信號均采用光電隔離，并進行了良好的軟件消噪處理，適應在工業環境中使用。

   優化的結構

緊湊式結構設計，U型機采用上六進線和下三出線，方便用戶的集成和配套，為用戶節約系統改造費用。A型機已內置旁路接觸器，采用上三進線和下三出線。

   電源相序自適應

具有對電源相序自適應功能，方便用戶使用。

   電源頻率自適應

具有對電源頻率50/60Hz自適應功能，方便用戶使用。

   4-20mA模擬輸出

具有4-20mA模擬電流輸出功能，方便用戶的遠程監控。

   保護功能更完善

有12種電機保護功能（如：缺相、堵轉、過流、過載、過熱、電流不平衡和起動超時等），確保電機和軟起動器在故障和誤操作時不輕易被損壞。

   故障記憶功能

具有故障記憶功能，便于查找故障原因。

   維護簡便

由顯示界面組成的監控系統，全時監控系統設備的工作狀況，同時提供快速故障診斷。

   友好的人機界面

操作面板，標準配置為LED數碼管顯示。具有各種狀態指示（待機狀態、運行狀態、故障狀態、參數編程修改狀態）、參數及參數值、運行電流和故障代碼等類的顯示/指示，適合大多數氣候環境場合。

另：LCD液晶漢字（或者英文）顯示操作面板，為可選件。參數名稱將直接以漢字（或者英文）形式顯示出來，方便用戶更加直觀地對參數進行調整。

   具備RS485通訊接口/MODBUS RTU標準協議

具有RS485通訊接口功能，采用MODBUS RTU標準協議，可以通過遠程通訊修改、查詢參數，以及控制起動/停止等。
