1、概述

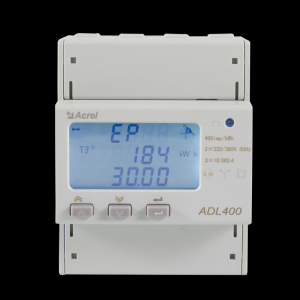

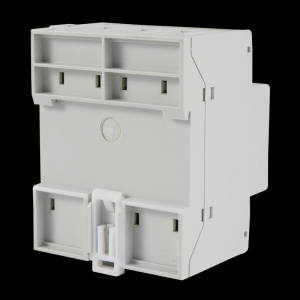

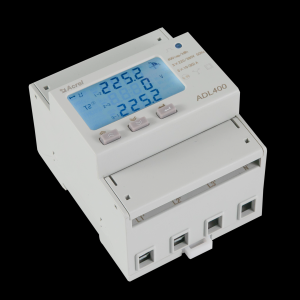

安科瑞ADL系列電力負荷管理終端，是主要針對電力系統，工礦企業，公用設施的電能統計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。集成常見電力參數測量及電能計量及考核管理，提供上 48 月的各類電能數據統計。具有 2~31 次分次諧波與總諧波含量檢測。帶有 RS485 通信接口，可選用 MODBUS-RTU 或 DL/T645 協議。該電力儀表可廣泛應用于各種控制系統，SCADA 系統和能源管理系統中。產品符合企業標準《導軌式安裝電能表企業標準》的要求。ADL系列導軌式電能表有ADL400,ADL200。

2、型號說明

3、功能列表

4、技術參數

5、安科瑞ADL系列電力負荷管理終端外形尺寸

6、接線與安裝
6.1電壓電流接線示意圖

6.2通訊、脈沖端子接線示意圖

7 主要功能特點

7.1 測量功能

能測量全電力參數包括電壓 U、電流 I、有功功率 P、無功功率 Q、視在功率 S、功率因數 PF、頻率、31 次分次諧波及總諧波含量。其中電壓 U 保留 1 位小數，頻率 F 保留 2 位小數，電流 I 保留 2 位小數，功率 P 保留 3 位小數。

如：U = 220.1V，F(xiàn) = 49.98Hz, I = 1.99A，P = 0.439kW

7.2 計量功能

能計量當前組合有功電能，正向有功電能，反向有功電能，正向無功電能，反向無功電能。

7.3 分時功能

兩套時段表，一年可以分為 4 個時區，每套時段表可設 14 個日時段，4 個費率(F1、F2、F3、F4 即尖峰平谷) 。分時計費的基本思想就是把電能作為一種商品，利用經濟杠桿，用電高峰期電價高，低谷時電價低，以便削峰填谷，改善用電質量，提高綜合經濟效益。
