1、概述

新型電力負荷管理系統終端通過分鐘級的數據采集、分析、處理，實現客戶負荷**監測和負荷**控制，讓供電公司可以提前研判有序用電執行情況，保障有序用電執行效果。通過企業重點用能回路的接入，提供全面的用能管理及友好界面，讓用戶了解整個用電過程及詳細用電分布及負荷屬性。根據有序用電指令，在用電高峰時段，用戶可以針對自身用電分布關閉部分可臨時中斷負荷，實現對生產秩序的不影響或***低限度影響。

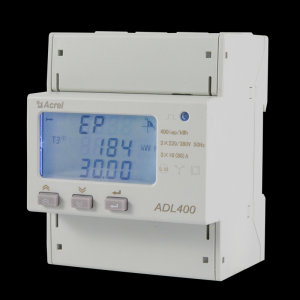

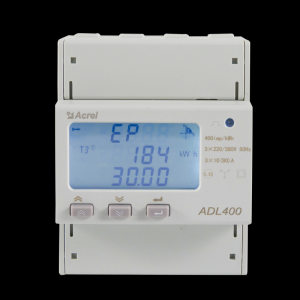

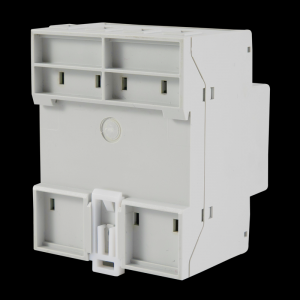

安科瑞ADL系列電力負荷管理終端，是主要針對電力系統，工礦企業，公用設施的電能統計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。集成常見電力參數測量及電能計量及考核管理，提供上 48 月的各類電能數據統計。具有 2~31 次分次諧波與總諧波含量檢測。帶有 RS485 通信接口，可選用 MODBUS-RTU 或 DL/T645 協議。該電力儀表可廣泛應用于各種控制系統，SCADA 系統和能源管理系統中。產品符合企業標準《導軌式安裝電能表企業標準》的要求。ADL系列導軌式電能表有ADL400,ADL200。

2、型號說明

3、功能列表

4、技術參數

5、安科瑞ADL系列電力負荷管理終端外形尺寸

6、接線與安裝

6.1電壓電流接線示意圖

6.2通訊、脈沖端子接線示意圖

7 主要功能特點

7.1 測量功能

能測量全電力參數包括電壓 U、電流 I、有功功率 P、無功功率 Q、視在功率 S、功率因數 PF、頻率、31 次分次諧波及總諧波含量。其中電壓 U 保留 1 位小數，頻率 F 保留 2 位小數，電流 I 保留 2 位小數，功率 P 保留 3 位小數。

如：U = 220.1V，F(xiàn) = 49.98Hz, I = 1.99A，P = 0.439kW

7.2 計量功能

能計量當前組合有功電能，正向有功電能，反向有功電能，正向無功電能，反向無功電能。

7.3 分時功能

兩套時段表，一年可以分為 4 個時區，每套時段表可設 14 個日時段，4 個費率(F1、F2、F3、F4 即尖峰平谷) 。分時計費的基本思想就是把電能作為一種商品，利用經濟杠桿，用電高峰期電價高，低谷時電價低，以便削峰填谷，改善用電質量，提高綜合經濟效益。

8. 終端安裝要求

8.1. 原則上終端應安裝在計量柜內、開關柜或配電箱內。若計量柜、開關柜或配電箱不具備安裝條件，可配置計量表箱，采用掛墻安裝或掛桿安裝。

8.2. 對于需控制低壓總開關的場景，終端設備電源宜選擇在低壓總開關電源側。對于不需要控制低壓總開關的場景，終端設備電源宜選擇在低壓總開關負荷側。

8.3. 對于高供低計計量方式，或低壓側已安裝參考表的場景，終端設備可在高供低計計量裝置或低壓參考表的計量接線盒引出工作電源。
