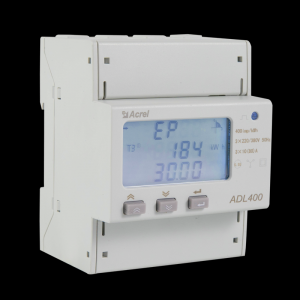

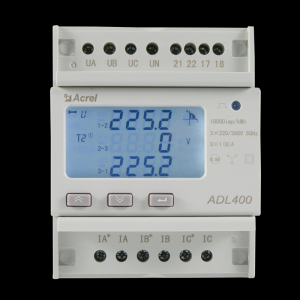

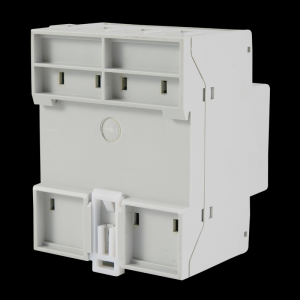

雙向智能電能表即能夠同時計量用電量和發電量的電能表，功率和電能都具有方向性。從用電的角度看，耗電算為正功率或正電能，發電算為負功率或負電能。雙向電表可實現電能的正、反向分開計量、分開存儲、分開顯示，同時可通過電表配有標準RS485通信接口，實現數據的遠傳。三相導軌式電能表是針對商業建筑、市政樓宇、工業自動化、居民用電等低壓用電系統所開發的一款高性價比的電力監控儀表。通過RS-485通信方式與上位機實現數據交換，可實現智能化的電能管理。

一、特點

電能計量：有功電能計量（正、反向）；無功電能計量（正、反向）；A、B、C 分相正向有功電能

電量測量：三相電壓、電流、功率因數、頻率、有功功 率、無功功率、視在功率

諧波測量：2~31 次諧波電壓電流

LCD 顯示：12 位段式 LCD 顯示、背光顯示

按鍵編程：3 按鍵可編程通信、變比等參數

脈沖輸出：有功脈沖輸出

復費率：支持 4 個時區、2 個時段表、 14 個日時段、4 個費率,極值需量及發生時間，上 48 月、上 90 日歷史凍結數據

日期、時間（選配功能）

通訊功能：RS485 接口， 同時支持 Modbus、DL/T645　　

二、技術參數

三、外形尺寸

圖 1 直接接入

圖 2 經互感器接入

　　注：直接接入的接線力矩應該在 3-4N·m，經互感器接入的接線力矩應該在 1.5-2N·m。

四、接線圖

三相四線直接接入（N 或 N’選接一個也可使用）

三相四線經互感器接入

三相三線經互感器接入

五、注意事項

雙向計量智能電表，儀表 RS485 通信接口支持 MODBUS-RTU 通信協議，通信口波特率可在 1200bps、2400 bps、4800 bps、9600bps 和 19200 bps 之間設置，校驗位為無校驗。 儀表的 RS485 通信口要求使用屏蔽雙絞線連接，布線時要考慮整個網絡的布局：如通 信線纜的長度、走向、上位機的位置、網絡末端的匹配電阻、通信轉換器、網絡可擴展性、 網絡覆蓋范圍、環境的電磁干擾情況等因素，都要綜合考慮。

注：

1、 在布線工程上要嚴格按要求施工；

2、 對于暫時不需要通信的儀表都要將他們連接到 RS-485 網絡上，以便于診斷和測試；

3、 進行 RS-485 電纜連接時，盡量使用雙色雙絞線，所有的 485 通信口“A”端接同 一種顏色，“B”端接另一種顏色。

4、 RS-485 總線(從上位機通信口開始到任一被連接的儀表終端通信口)長不超過 1200 米。

儀表支持 MODBUS-RTU 協議，DL/T645-2007 規約，DL/T645-1997 規約，DL/T698.45-2017 協議
