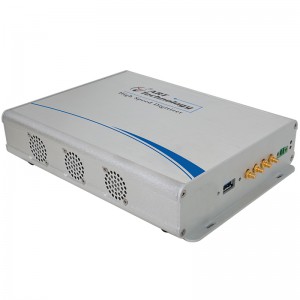

產品簡介
與LabVIEW無縫連接，提供圖形化API函數。是一種基于USB總線的同步采集卡。該板卡提供4路單端模擬量輸入，14位（USB8504）、14位（USB8514）ADC采樣精度，轉換速率高達80MS/s。
指標參數
|
AD模擬量輸入
|
ADC分辨率
|
14位（Bit）
|
|
輸入通道
|
4路單端
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
高達40MS/s（USB8504）/80MS/s（USB8514）
|
|
采樣方式
|
同步采樣
|
| 存儲器深度 |
板載2GB 內存 |
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、ATR觸發、DTR觸發、Trigger
信號觸發（用于多卡同步）
|
|
ATR輸入源
|
從AI0~AI3的任一通道輸入
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
標準TTL電平
|
|
輸入阻抗
|
1MΩ（50Ω可定制）
|
|
帶寬
|
20MHz（USB8504）/40MHz（USB8514）
|
|
時鐘源
|
板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、
外時鐘
|
|
外時鐘輸入范圍
|
USB8504：10MHz~40MHz，幅值為2Vpp~5Vpp
USB8514：10MHz~80MHz，幅值為2Vpp~5Vpp
|
