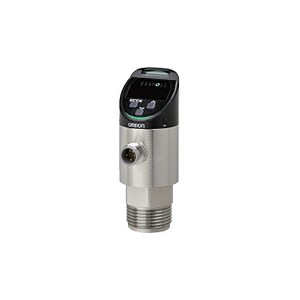

| 型號 | 日本用 | NPN/PNP切換式(COM2) | E8PC-010SD | E8PC-100SD | E8PC-400SD |
|---|---|---|---|---|---|
| NPN/PNP切換式(COM3) | E8PC-010ST | E8PC-100ST | E8PC-400ST | ||
| 海外用 | NPN/PNP切換式(COM2) | E8PC-010SD-E | E8PC-100SD-E | E8PC-400SD-E | |
| NPN/PNP切換式(COM3) | E8PC-010ST-E | E8PC-100ST-E | E8PC-400ST-E | ||
| 壓力監視*1 | 額定壓力范圍 | -0.1～+1MPa | 0～+10MPa | 0～+40MPa | |
| 可顯示范圍 | -0.20～+1.100MPa | -0.10～+11.00MPa | -0.10～+44.00MPa | ||
| 耐壓*2 | 4MPa | 30MPa | 50MPa | ||
| 破壞壓力 | 8MPa | 60MPa | 80MPa | ||
| 顯示分辨率 | 0.001MPa | 0.01MPa | 0.01MPa | ||
| 適用流體溫度*3 | -20～+100℃(無結冰、無結露) | ||||
| 壓力響應時間*4 | 控制輸出：3～6000ms選擇 模擬輸出：設定值+2ms(90%響應) |
||||
| 壓力監視精度 | ±1.0% of F.S.以下 | ||||
| 壓力重復精度*5 | ±0.3% of F.S.以下 | ||||
| 環境溫度特性*6 | ±0.6% of F.S./10℃ | ||||
| 應差(滯后) | 可變 | ||||
| 壓力的種類 | 儀表壓力 | ||||
| 溫度監視*7 | 溫度監視額定范圍 | -20～100℃ | |||
| 溫度監視精度 | ±4℃ | ||||
| 溫度重復精度 | ±1℃ | ||||
| 控制輸出判定 (選擇式) |
標準模式 | 判定測量值是否在閾值以上(以下) | |||
| 窗口模式 | 判定測量值是否在上限值/下限值范圍內 | ||||
| 適用流體 | 不腐蝕接液部材質的氣體和液體(水、乙二醇溶液、油等) | 不腐蝕接液部材質的液體 (水、乙二醇溶液、油等) |
|||
| 顯示方式 | 數值顯示：4位7段白色LED帶翻轉功能 狀態指示燈：可選擇綠、橙、紅、OFF為顯示內容。 輸出指示燈：OUT1動作(橙)、OUT2動作(橙) 單位指示燈： E8PC-□□□S□：MPa(白)、℃(白) E8PC-□□□S□-E：MPa(白)、bar(白)、psi(白)、℃(白) 通信指示燈：IO- |
||||
| 延時設定 | 1～9999ms (可從無效、ON延時、OFF延時、單觸發中選擇功能) |
||||
| 連接方式 | M12-4極接插件型 | ||||
| 連接口徑 | G3/4公(利用選裝適配器轉換口徑)安裝強度20N•m | ||||
| 輸出ch1 | 控制輸出 | 壓力控制輸出(N.O./N.C.)/溫度控制輸出(N.O./N.C.) NPN/PNP切換式 DC30V以下、***大100mA/ch、剩余電壓1V以下 |
|||
| 模擬電流輸出*8 | 壓力模擬輸出/溫度模擬輸出 電流輸出4～20mA(***大負載電阻350Ω以下) (顯示值±2%F.S.) |
||||
| 輸出ch2 | 控制輸出 | 壓力控制輸出(N.O./N.C.)/溫度控制輸出(N.O./N.C.) NPN/PNP切換式 DC30V以下、***大100mA/ch、剩余電壓1V以下 |
|||
| 模擬電流輸出*8 | 壓力模擬輸出/溫度模擬輸出 電流輸出4～20mA(***大負載電阻350Ω以下) (顯示值±2%F.S.) |
||||
| 外部輸入 | 1點調諧、零點調整輸入(可切換、初始狀態：無效) 短路電流1.5mA以下、輸入時間20ms以上 |
||||
| IO- |
IO- |
Ver1.1 | |||
| 傳送速度 | E8PC-□□□SD-□：COM2(38.4kbps) E8PC-□□□ST-□：COM3(230.4Kbps) |
||||
| 數據長 | PD大小：6byte OD大�。�1byte(M-sequence type：TYPE_2_V) |
||||
| ***小周期時間 | E8PC-□□□SD-□(COM2)：3.2ms E8PC-□□□ST-□(COM3)：2.0ms |
||||
| 電源 | 電源電壓 | DC10～30V(含波動(p-p)10%)、Class 2 | |||
| 消耗電流 | 1,200mW以下 (電源電壓30V時，電流消耗40mA以下/電源電壓10V時，電流消耗120mA以下) |
||||
| 保護電路 | 電源反接保護、輸出短路保護、輸出反接保護 | ||||
| 耐環境性 | 環境溫度范圍 | 工作時、保存時：各-20～+70℃(無結冰、無結露) | |||
| 環境濕度范圍 | 工作時、保存時：各35～85%RH(無結露) | ||||
| 耐電壓 | AC1000V、50/60Hz、1min充電部整體與外殼間 | ||||
| 振動(耐久) | 10～2000Hz雙振幅1.5mmX、Y、Z各方向2h | ||||
| 沖擊(耐久) | 500m/s2X、Y、Z各方向3次 | ||||
| 防護等級 | IP67 | ||||
| 材質 | 接液部 | 壓力端口：SUS304、膜片壓力端口：Al2O3(氧化鋁)、 O型圈：FKM |
|||
| 接液部以外 | 頭部：PPSU、顯示部：PES、按鈕：PBT、外殼：SUS304L | ||||
| 重量 | 約190g | ||||
| 附件 | • 節流閥 各1個(E8PC-YS、E8PC-YS-N) • O型圈 1個(E8PC-010S□-□：E8PC-YL-1、 E8PC-100S□-□/E8PC-400S□-□：E8PC-YL-2) • 使用說明書 各1冊(日語、英語、中文) • 合規性表 • 索引列表 |
||||
