斷路器：能接通、承載以及分?jǐn)嗾�常電路條件下的電流，也能在規定的非正常電路條件下接通、承載一定時間和分?jǐn)嚯娏鞯囊环N機械開關電器。

BKN斷路器產品特點
▲保護功能齊全過載及短路保護兼?zhèn)?br /> ▲附件擴展簡易輔助觸頭報警觸頭分勵脫扣器欠壓/過壓脫扣器
▲導軌式安裝標準TH35導軌
▲接線方式簡單、快速
▲動作靈活可靠
▲外觀簡約大方


BKN斷路器工作原理

微型斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。其主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。

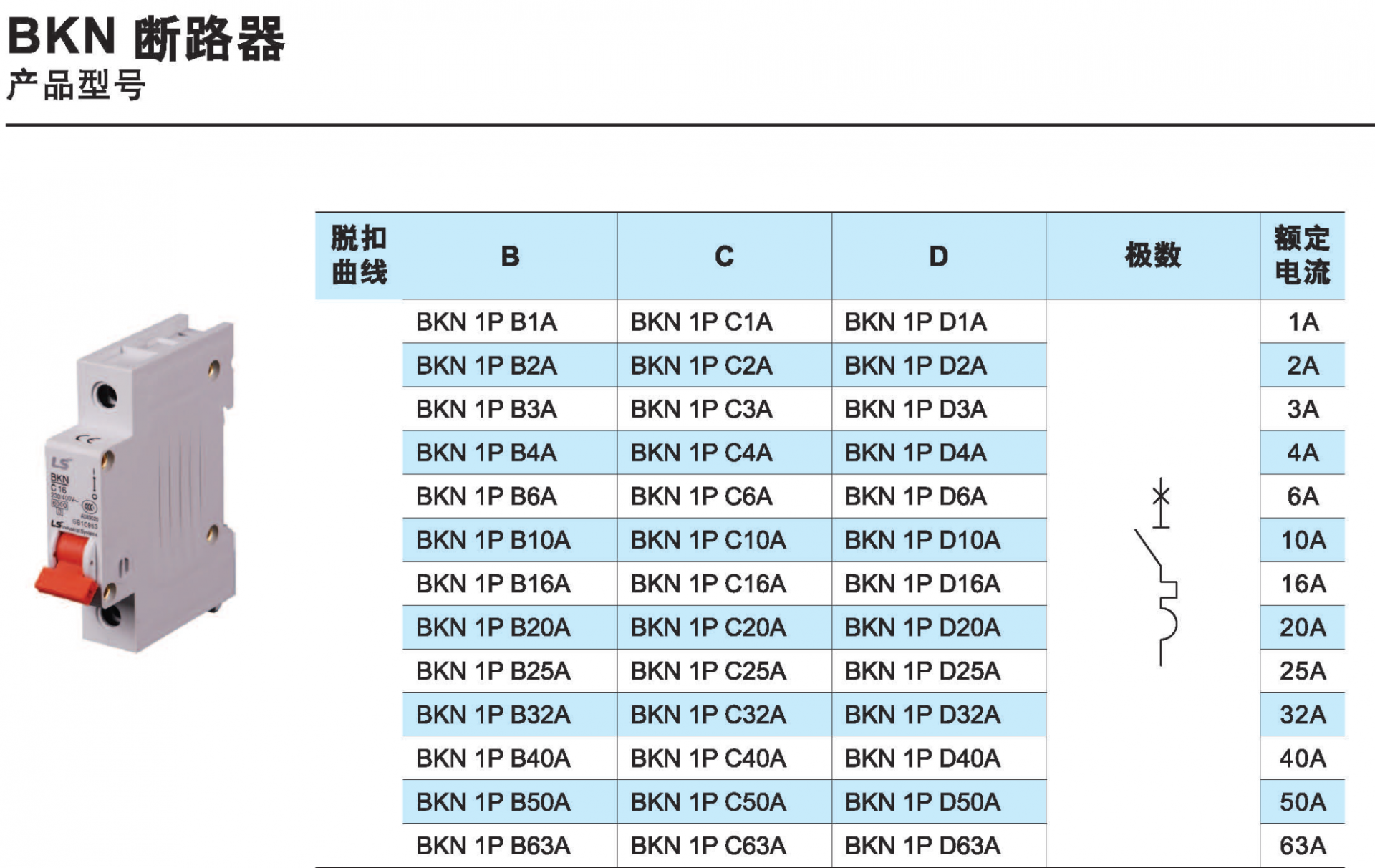

BKN斷路器產品選用

在民用建筑設計中低壓斷路器主要用于線路的過載、短路、過電流、失壓、欠壓、接地、漏電、雙電源自動切換及電動機的不頻繁起動時的保護、操作等用途，其選擇原則除遵守低壓電器設備的使用環境特征等基本原則（見工業與民用配電設計手冊）外尚應考慮如下條件：

1） BK63N 2P C30 A產品型號小型斷路器的額定電壓不應小于線路額定電壓；

2） BK63N 2P C30 A產品型號微型斷路器額定電流與過流脫扣器的額定電流不小于線路的計算電流；

3） BK63N 2P C30 A產品型號小型斷路器的額定短路分?jǐn)嗄芰Σ恍∮诰�路中*大短路電流；

4） BK63N 2P C30 A產品型號選擇型配電斷路器需考慮短延時短路通斷能力和延時保護級間配合；

5） BK63N 2P C30 A產品型號微型斷路器欠壓脫扣器額定電壓等于線路額定電壓；

6） BK63N 2P C30 A產品型號當用于電動機保護時，則選擇斷路器需考慮電動機的起動電流并使之在起動時間內不動作；設計計算見“工業與民用配電設計手冊”；

7） 斷路器選擇還應考慮斷路器與斷路器、斷路器與熔斷器的選擇性配合。

BKN斷路器設計要點

⑴ 斷路器與斷路器的配合應考慮上級斷路器的瞬時脫扣器動作值，應大于下級斷路器出線端處*大預期短路電流，若由于兩級斷路器處短路時回路元件阻抗值差別小，使之短路電流值差別不大，則上級斷路器可選擇帶短延時的脫扣器。

⑵ 限流斷路器在短路電流大于或等于其瞬時脫扣器整定值時，將會在數毫秒內脫扣，故下級保護電器不宜用斷路器實現選擇性保護要求。

⑶ 具有短延時的斷路器，當其時限整定在大延時時，其通斷能力下降，因此，在選擇性保護回路中，考慮選擇斷路器的短延時通斷能力應滿足要求。

⑷ 還應考慮上級斷路器的短路延時可返回特性與下級斷路器的動作特性時間曲線不應相交，短延時特性曲線與瞬時特性曲線間不應相交。

⑸ 斷路器與熔斷器配合使用時應考慮上下級的配合，應將斷路器的安秒特性曲線與熔斷器安秒特性曲線比較，以使在發生短路電流的情況下，具有保護選擇性。

⑹ 斷路器作配電線路的保護時，宜選用帶長延時動作過流脫扣器的斷路器，當線路末端發生單相接地短路時，短路電流不小于斷路器瞬時或短延時過流脫扣器整定電流的1.5 倍。
