雷電峰值監測（室內款）產品介紹：

NJNP-T03-A2-TF1是一種適合在防雷箱、配電機柜安裝使用的雷電峰值記錄儀，配套外置開合型雷電流傳感器，通過使用羅氏線圈作為雷電流采樣傳感器，可對瞬問雷電流進行實時測量。本產品適合用于多種行業領域：電力能源、鐵路軌道、高速公路、橋梁、古建筑、氣象、工民建筑、石油化工、高山野嶺（電池、太陽能供電）、環保水利行業等等，為日后的防雷設計改進、雷電事故分析提供數據，對于提高設備雷電防護、設備可靠運行改造具有重要的參考意義。通過高速采集芯片，多點多時間段采集涌電流的變化率，應用專門的積分檢測檢測電路實現雷電數據的采集（雷電極性、雷擊次數、雷擊峰值或雷擊發生時間等），將數字顯示雷電流的峰值等參數呈現給用戶或科研機構。可實時檢觀線路雷擊脈沖電球發生時間、次數、強度(峰值）、極性等信息。

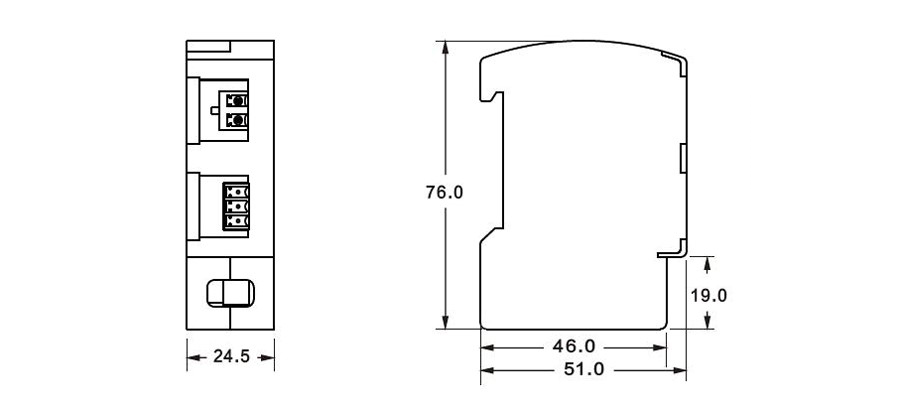

NJNP-TF1產品示意圖

產品特點：

1、配備高性能鋰電池電源，雷電響應靈敏度高、閥值小、量程大，能夠測量雷擊脈沖電流峰值以及雷擊發生時間，雷電流記錄***可查。

2、能夠?qū)⒗讚粜畔⑼ㄟ^(guò)RS485接口傳輸至后臺，進行聯網管理無需維護。

3、具有體積小、重量輕、記錄準確、安裝簡單、可靠性高、抗干擾能力強等特點。

4、對雷擊電流的實時監測，可為雷電防護及雷擊事故分析提供極有價值的科學依據。

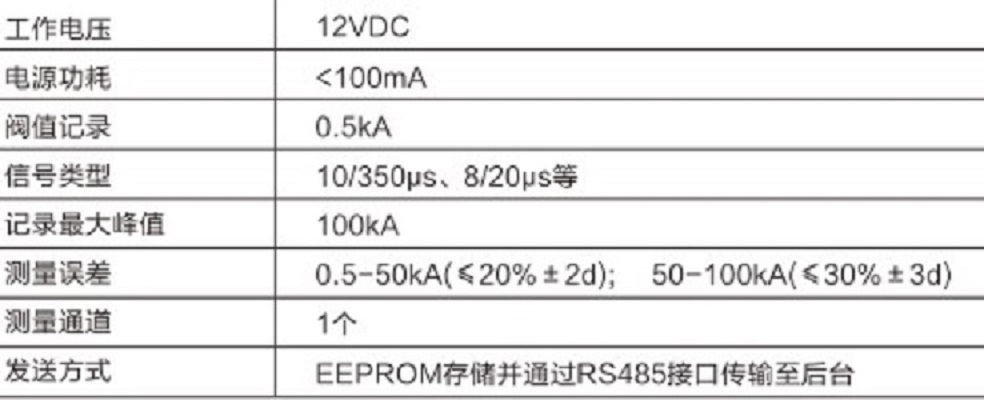

技術參數：

南京寧普防雷設備制造有限公司

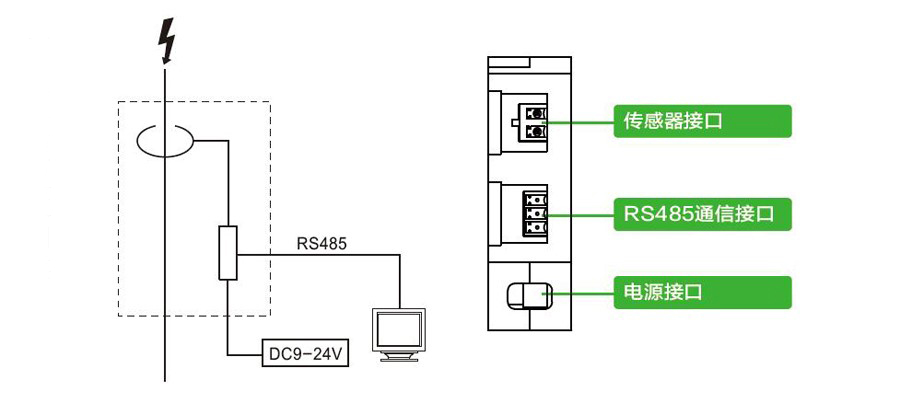

室內款雷電峰值記錄儀安裝注意事項：

1、安裝前必須切斷電源，嚴禁帶電操作。

2、非專業人員請勿拆卸。

3、請不要在雷雨天氣安裝和維修本產品，以免發生意外。

4、進行直擊雷監測時，設備應安裝于受直擊雷保護的范圍內，并且外殼不可與直擊雷泄放傳導導體相連。應與接閃器或引下線之間間隔至少2m以上的距離。

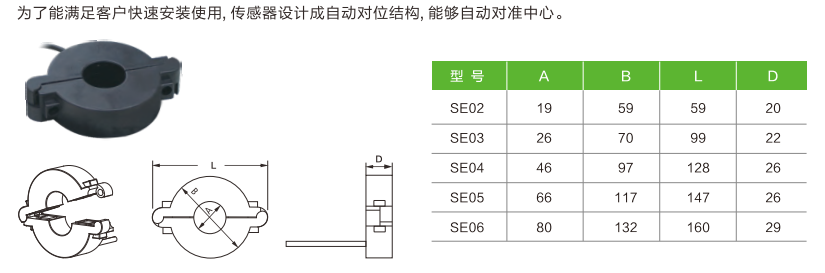

5、羅氏線圈安裝時應水平且雷電泄放導體由線圈中心穿過。

6、各線路接線完畢后應固定。

工作過程及原理：

南京寧普雷電峰值記錄儀型號NJNP-T03-A2-TF1平時處于休眠模式，雷電流發生時，單片微機被喚醒，雷電流記錄儀可對雷電流大小、時間、次數和極性進行準確記錄，出現一次記錄一次，記錄雷電流完成后又進入休眠狀態，所以很省電。

當雷電流經過安裝有雷電峰值記錄儀的測量通道時，雷電峰值記錄儀的雷電流檢測傳感器會瞬間響應并觸發智能中央處理單元，與此同時感應信號通過信號濾波處理模塊，由信號采樣保持電路進行保持，并快速進行模數轉換處理，智能中央處理單元讀取后，根據A/D轉換結果計算出雷電流值，通過授時模塊獲取實時時間，將雷電流值與時間組成的數據編碼存儲在EEPROM存儲單元后保存，方便查詢，也可通過無線通信的方式傳輸?shù)较到y(tǒng)管理平臺。

南京寧普雷電峰值記錄儀（配電機柜款）有什么作用：

南京寧普雷電峰值記錄儀可對安裝在接閃裝置或引下裝置上貼片式傳感器傳回的數據進行計算，可得出防雷裝置泄放雷電流的時間、雷擊次數和雷擊峰值，不但可為被保護建筑物的雷電防護研究提供大量的實測數據，客戶還可通過查看歷史數據了解防雷產品泄放雷電次數、雷電大小及雷電侵入建筑物的途徑。寧普還會根據客戶的具體要求進行定制和細節改動。

雷電峰值記錄儀（防雷箱款）日常維護方式

a.本系統為免維護產品，安裝完畢后不需要時常維護，只需要監視其工作狀態。

b.本系統一旦安裝好，不要隨意更改安裝位置和接線方式，否則會影響預警性能。

c.本系統外殼本身不帶電，但在雷雨天氣不要靠近或觸摸。

d.如發生雷電流記錄儀設備故障，首先要排除電池接觸不良或沒電情況，如有可以重新裝好電池、處理接觸不良點或更換電池；其次檢查安裝點有無通訊不良，如有可清理遮擋物或適當調整安裝位置。

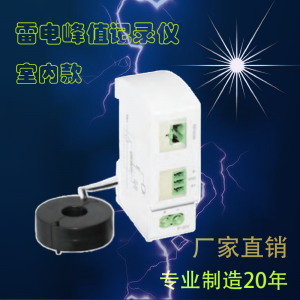

產品展示：

附：
