適用對象: 計算機系統

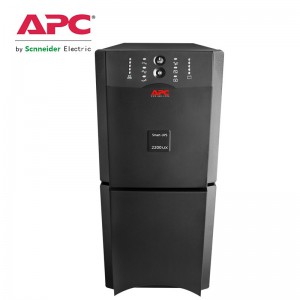

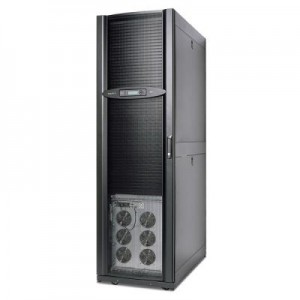

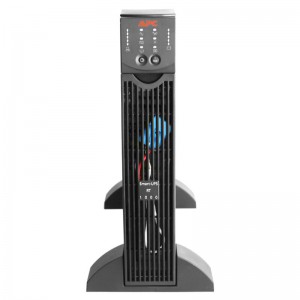

西安施耐徳APCUPS不間斷電源系列UPS介紹

技術參數10-20KVA UPS



項目

技術參數:

SP10KL-31/31P



SP15KL-31/31P

SP20KL-31/31P



SP15KL-33/33P

SP20KL-33/33P



輸入

輸入模式

單相或三相(LCD設定)

三相

主旁不同源

主路旁路同源輸入

額定

輸入電壓

220V(L-N)/ 380V(phase to phase)

220V(L-N)/ 380V(phase to phase)



輸入保護空開

634

63A

鎖相范圍

46-54Hz

46-54Hz



輸入端子

端子排

輸入電壓范圍

110V-300V

110V-300V



軸入功率因數

>=0.99 ***，load>=0.97 50% load

>=0.99 *** ，load>=0.97 50% load

輸入頻率范圍

46-54Hz

46-54Hz

輸出

輸出有功功率

10KVA/9KW

15KVA/13.5KW

20KVA/18KW

15KVA/13.5KW

20KVA/18KW

功率因數

0.9

效率

91%

91%

91%

91%

91%



輸出

2個C播座+端子

端子排

端子排

端子排

端子排

輸出波形

純正弦波

純正弦波

輸出電壓

220(默認值)單相

220(默認值)三相

過載能力

<105% 連績工作，105%-110% 10分鐘，110%-130%1分鐘>130%1秒

<106%海技工作，105%-110%10分鐘，110%-130%1分鐘，>130%1秒

***大并機容量

c3

<3

電池

電池類型

密封鉑酸藍電池

密封鉑酸菌電池

電池

電壓

240V(20*12)

240V(20"12)

240V(20*12)

240V(20*12)

240V(20*12)

外接電池端子

安德森端子

OT端子

OT端子

安德森

安德森

顯示及接口

LED 指示燈

LCD顯示

故障負載容量電池容量旁路市電模式電池模式電池放障，過載

故障,負載容量，電池容量，旁路，市電模式電池模式電

池故障,過載

SNMP 卡

選配

選配

EPO

支持

支持

并機接口

可選，需要特別型號與附件

可選，需要特別型號與附件

通訊接口

RS232

RS232

環境參數

工作環境

溫度

0℃-40℃

0'C-40℃

存儲溫度

-15~50℃

-15-50℃

環境潛度

0~90%(無冷)

0-90%(無冷)



噪音

65d8

65dR

65d8

65dB

65d8

海拔高度

1000米超付街寧海技高度時應接每升高100米，出容量降低1%使用

物理參數

尺寸(寬x深x高)

250x592x 576mm

250x592x 576mm

250x592x 576mm

250x 592x826mm

250x 592x826mm



凈重

28kg

37Kg

37kg

40kg

40kg



認證與標準

認證

泰爾和CE

隨機附件

輸入線統

孩子排，不配置輸入線候，配置OT端子

輸出線現

端子排，不配置動入找慣，配置OT端子

電池線場

1.5m安德森&OT

端子排，不配置線統，配置OT端子

1.5m安德森&OT端子

通訊線纜

R5232線纜1.2米

光盤

1個

手冊

1個

并機附件

帶P型號配置并機卡和并機線線;不帶P型號無并機功能

UPS不間斷電源如何選擇（在關鍵數據中心中應用的UPS）

     專注科普，帶你看***精彩的世界！每日更新奇葩冷知識科普，都是您不知道的！為您的生活提供更多幫助與便利。

數據中心應用需要可靠的電源。本文將幫助您了解有關數據中心不間斷電源的更多信息。

今天的世界正在看到云計算的應用在增加，并且人們隨時連接到互聯網是常態。人們四處走動，智能手機不斷連接到互聯網。 Binging整個季節的流媒體服務已成為觀看電視的***方式。有太多廣泛使用的云，我無法在這里列出它們。有一件事是肯定的。所有這些使用互聯網和云需要非常大的存儲空間和基礎設施。這是數據中心的工作。

數據中心是互聯網的核心。為確保此信息在100％的時間內可用，數據中心的設計旨在實現***高的可靠性。

UPS不間斷電源如何選擇（在關鍵數據中心中應用的UPS）插圖

數據中心

不間斷電源（UPS，uninterruptible power supply ）是每個數據中心使用的一個設備，以確保服務器和所有敏感的計算設備不會受到電力線干擾和電能質量問題的影響。

數據中心系統中的直流電源

諸如服務器和路由器之類的計算設備都依賴于內部電源來提供運行處理器和外圍設備所需的經調節的DC電力。這些電源只能在計算設備變得易于關閉或過載之前處理電源電壓的某種變化。

信息技術產業委員會（ITI）創建了一條曲線和應用說明，描述了典型信息技術設備可以容忍的輸入電壓范圍。它被稱為ITI（CBEMA）曲線。

UPS不間斷電源如何選擇（在關鍵數據中心中應用的UPS）插圖2

ITI（CBEMA）曲線。來自Keysight的圖片

應用筆記定義了ITI曲線描述的七種電能質量事件。例如，曲線顯示大多數設備能夠承受高達20 ms的電壓降。 UPS設計用于確保計算設備的輸入電壓在“功能區域無中斷”的電壓范圍內。

不間斷電源（UPS，uninterruptible power supply ）的組件

有幾種類型的不間斷電源，將在下面定義，但所有UPS系統都將使用以下組件。

整流器：整流器將輸入交流電轉換為直流電。該DC電力將用于饋送能量存儲系統。

儲能器：每個UPS都會使用某種類型的系統來存儲輸入電源故障時的能量。這種能量可以以電池，飛輪或超級電容器的形式來存儲，并且允許UPS提供不間斷的電力。

逆變器：逆變器將來自整流器或儲能系統的直流電轉換為負載使用的所需交流電。

西安施耐徳APCUPS不間斷電源SP20KL-31-數據中心的節能模式:

數據中心被列為第九大耗能行業，數據中心“吃掉”多少電力又貢獻了多少算力，也就是它的能源使用效率（PUE）受到嚴格監管�？梢姡�在“雙碳”目標下，讓數據中心“變綠”是關鍵問題。近日，針對數據中心幾個新興的節能模式，在“方博碳討室”活動中，多位***和行業從業者給出了專業見解。

　　數據中心節能挖潛新方向——超級ECO模式

　　全球減碳的浪潮中，沒有一個行業能置身事外，更何況數據中心是高載能行業，針對數據中心節能，更多綠色環保的“黑科技”不斷涌現。

　　數據中心供配電系統的穩定性影響了整個數據中心的安全性和可靠性。許多新上市的UPS系統都配置了節能運行模式（以下簡稱“超級ECO模式”）。對此，華為數字能源技術有限公司副總裁、首席營銷***良周博士表示，數據中心UPS供電效率從過去傳統的90％逐步提升，甚至達到了如今的97％—98％，在繼續挖潛的路上，超級ECO可以實現零毫秒切換，是數據中心進一步節能的方向和趨勢。

　　談及超級ECO模式的應用前景，華為數據中心能源與關鍵供電業務中國區總經理胡春池表示，全球*****的半導體制造廠家都已大量引用超級ECO模式。至于在數據中心領域的應用，“業主需要在保證可靠性的前提下，獲取一些經濟收益才會有更大積極性。這是在經濟性和可靠穩定之間尋找到平衡的問題。”胡春池說。上海德衡數據科技有限公司CEO王斌也有類似的觀點，他表示，超級ECO模式競爭性力還需要體現在經濟性上才行，只有讓市場看到經濟效益的同時，又得到安全性認證，超級ECO模式才會逐漸推廣起來。

　　供配電系統預制化、模塊化

　　助力“雙碳”目標實現，數據中心需要進一步挖掘內部節能減排的潛力，這一工作需要從數據中心設計、建設之初就著手。目前，數據中心建設中依然面臨諸多挑戰。比如，建設過程復雜、上線周期長、能耗高等問題，困擾著數據中心行業的從業者。

　　供配電系統是保證數據中心可靠性的***重要手段，也是需要投資***大的一塊。過去數據中心傳統的供配電系統建設調試周期長。如今，業界推出了類似集成電力模塊的形式，在工廠預制完，送到現場后經過簡單調試就可以使用。針對這種解決方案和產品，北京電氣設計委員會主任、中國數據中心工作組（CDCC）數據中心***委員會主任鐘景華表示，預制化、模塊化符合當今數據中心建設要求，它的優點包括節省場地、提高電能質量、加快安裝速度等。

　　曾供職于中國人民銀行清算總中心的資深***尼米智解釋稱，模塊化供電可以減少供電的極數和線損，現場裝配的時間周期會更短，建設周期相比傳統方案加快50％以上。模塊化、預制化的可復制性強，就是快速部署能力。在算力需求大規模增長的當下，誰掌握了快速部署的能力，就相當于掌握了核心競爭力之一。

　　模塊化是不是意味著更高的成本？節目上，胡春池算了一筆賬：“與傳統的建設模式相比，預制化的電力模塊價格并不高，屬于好而不貴的產品。”從運維便利性的角度，他又總結到：“通過智能化和數字化手段可以將預制化電力模塊的整體可靠性和可維護性提升到更高的級別。”

總之，實現碳達峰碳中和目標，數據中心的低碳甚至零碳化勢在必行；作為數字經濟的底座，數據中心亟需降碳，摘掉高載能行業的帽子。在數據中心能耗“瘦身”的路上，多條技術路線千帆競發百舸爭流，經歷住實踐的考驗，降服能耗“巨獸”的才是好路。

UPS不間斷電源如何選擇（在關鍵數據中心中應用的UPS）插圖4

一個示例UPS的基本系統配置，伊頓E系列DX三相UPS。

不間斷電源（UPS，uninterruptible power supply ）的類型

備用UPS有待機/離線兩種模式：在正常操作期間，輸入功率直接饋送到輸出負載而沒有濾波。當檢測到斷電時，固態開關用于將負載轉移到電池電源。

Line Interactive：與備用UPS類似，但能夠根據過壓和欠壓情況調整輸出，而無需切換到電池。當檢測到斷電時，固態開關用于將負載轉移到電池電源。

在線/雙轉換：在線UPS使用雙轉換電力電子設備。在此拓?fù)渲校�電池系統始終處于連接狀態，無需切換到備用電源。正常運行的功率流是通過整流器，能量存儲系統的充電，以及通過逆變器。

在線雙轉換UPS系統

關鍵數據中心通常會使用在線雙轉換UPS系統。

我們已經知道在線UPS將配備整流器，儲能系統和逆變器。為了進一步提高系統的可靠性，還將包括一個內部自動靜態轉換開關，以便轉移到旁路電源上。如果在UPS內檢測到問題或故障，將自動進行轉移。

關鍵數據中心的UPS系統也使用外部維護旁路。這是一個開關設備，允許手動將關鍵負載從UPS轉移到旁路電源。手動轉移到外部旁路電源可以完全移除電源，以便在UPS內部進行安全的維護工作。

高正常運行時間需要UPS冗余備份

為了滿足數據中心的高正常運行時間要求，UPS系統通常部署冗余。

N 1冗余

讓我們將“N”定義為處理總負載所需的全部UPS容量。對于簡單冗余，安裝了額外的模塊。

在這種“N”多模塊系統中，每個UPS都能夠提供所需的功率。這被稱為N 1冗余。

2N冗余

企業級IT設備通常支持雙電源操作。該設備可以連接到多個電源。在數據中心，這兩個電源來源將是獨立的UPS系統。 “A側”和“B側”可以供給計算機設備。每一方都能夠處理100％的負載能力。這被稱為2N冗余。

2（N 1）冗余

這兩個概念也可以結合起來。例如，具有2N冗余配電系統。而不是每側的單個模塊UPS，將有多個模塊。這在每一側提供N 1冗余。這被稱為2（N 1）冗余。無變壓器多級UPS拓?fù)?/div>
