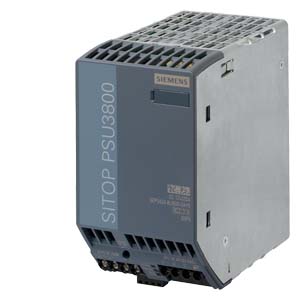

西門子SITOP PSU3800 6EP3424-8UB00-0AY0 電源模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： 電源模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-07-20 17:20
瀏覽次數： 148
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

電源 SITOP PSU3800/3AC/DC12V/20A

SITOP PSU3800 12 V/20 A 穩定電源 輸入：3 AC 400-500 V 輸出：12 V DC/20 A 適合電池充電 *EX 批準不 可用*
輸入
電網的形狀 三相交流
供電電壓 AC 時
● ***小額定值 400 V
● ***大額定值 500 V
● 初始值 320 V
● 終值 575 V
輸入端規格 超廣域輸入 是
工作條件 斷電橋接方式 Vin = 400 V時
跨接時間 輸出電流額定值中 在電網停電時 ***小值 15 ms
工作條件 斷電橋接方式 Vin = 400 V時
電網頻率
● 1 額定值 50 Hz
● 2 額定值 60 Hz
電網頻率 47 ... 63 Hz
輸入電流
● 輸入電壓額定值為 400 V 時 0.7 A
● 輸入電壓額定值為 500 V 時 0.6 A
電流限制 接通電流 25 °C 時 ***大值 16 A
I2t 值 ***大值 0.8 A²·s
保險絲規格 無
● 電源線內 要求：2 極連接微型斷路器 ***大10 A 特性曲線C 或斷路器3RV1021-1DA10,(設置3 A) 或 3RV1721-1DD10 (UL 489)
輸出
電壓波形 輸出端上 調節后、零電位直流電壓
輸出電壓 DC 時 額定值 12 V
輸出電壓
● 輸出端 1 上 DC 時 額定值 12 V
相對總公差 電壓 3 %
相對調節精度 輸出電壓
● 輸入電壓緩慢波動時 0.1 %
● 歐姆負載緩慢波動時 0.2 %
剩余波紋度
● ***大值 100 mV
電壓峰段
● ***大值 200 mV
可調節的輸出電壓 12 ... 14 V
產品功能 可調整輸出電壓 是
輸出電壓設置方式 通過電位器; ***大240 W
顯示方式 針對正常運行 綠色LED 指示輸出 12 V 電壓正常
信號類型 輸出端上 繼電器觸點（常開節點，額定值60 V DC/ 0.3 A）表示“12V正常”
輸出電壓特性 接通時 V輸出無超調（軟啟動）
動作延遲時間 ***大值 2.5 s
電壓升高時間 輸出電壓
● ***大值 500 ms
輸出電流
● 額定值 20 A
● 測量范圍 0 ... 20 A; +60 ... +70 °C: 降額使用 2%/K
輸出的有效功率 典型 240 W
恒定的過載電流
● 啟動期間短路 典型 22 A
產品特點
● 設備并聯 是; 輸出特性可變
并聯設備的數量 增加功率 2
效率
百分比效率 91 %
損耗功率 [W]
● 輸出電壓額定值時 輸出電流額定值中 典型 24 W
閉環控制
相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 0.1 %
相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 1 %
調節時間
● 負載 50 % 階躍至 100 % 時 典型 0.2 ms
● 負載 100 % 階躍至 50 % 時 典型 0.2 ms
相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型 2 %
調節時間
● 負載 10 % 階躍至 90 % 時 典型 0.2 ms
● 負載 90 % 階躍至 10 % 時 典型 0.2 ms
● ***大值 10 ms
保護和監測
防過壓保護器規格 < 18 V
● 典型 22 A
輸出的特性 短路保護 是
短路保護規格 兩者選一，恒流特性約 22 A 或鎖閉關機
持續短路電流 有效值
● 典型 22 A
顯示方式 適用于過載和短路 黃色LED指示“過載”，紅色LED指示“閉鎖關機“
安全
電位隔離 入口與出口之間 是
電位隔離 通過了 EN 60950-1 的安全低輸出電壓
設備保護等級 Class I
泄漏電流
● ***大值 3.5 mA
● 典型 0.9 mA
防護等級 IP IP20
認證
資格證明
● CE標識 是
● UL 許可證 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259
● CSA許可證 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259
● cCSAus，等級 1，分區 2 否
● ATEX 否
資格證明
● IECEx 否
● NEC 級別 2 否
● ULhazloc 許可 否
● FM 許可 否
認證類型 CB 證書 是
資格證明
● EAC 許可 是
資格證明 造船許可 是
造船許可 ABS, DNV GL
船級社
● American Bureau of Shipping Europe Ltd. (ABS) 是
● Bureau Veritas (BV) 否
● DNV GL 是
● Lloyds Register of Shipping (LRS) 否
● Nippon Kaiji Kyokai (NK) 否
EMC
標準
● 適用于干擾發射 EN 55022 Class B
● 適用于電網諧波限制 EN 61000-3-2
● 適用于抗干擾性 EN 61000-6-2
環境條件
環境溫度
● 運行期間 -25 ... +70 °C; 自然對流
● 運輸期間 -40 ... +85 °C
● 存放期間 -40 ... +85 °C
氣候級 符合 IEC 60721 氣候類型為 3K3，5 … 95% 無冷凝
機械裝置
電氣連接規格 螺栓連接
● 在輸入端 L1, L2, L3, PE: 每 0.2 ... 4 mm² 1個螺釘型端子 單芯/多股
● 輸出端上 +, -: 每 0.2 ... 4 mm² 2個螺釘型端子
● 用于輔助觸點 13, 14 (告警信號): 每 0.14 ... 1.5 mm² 1個螺釘型端子; 15, 16 (Remote):每 0.14 ... 1.5 mm² 1個螺釘型端子
寬度 外殼的 70 mm
高度 外殼的 125 mm
深度 外殼的 125 mm
須遵守間距
● 上 50 mm
● 下 50 mm
● 左 0 mm
● 右 0 mm
凈重 1.2 kg
產品特點 外殼的 可順序排列的殼體 是
緊固類型 安裝在DIN導軌 EN 60715 35x7.5/15上
