產品簡介

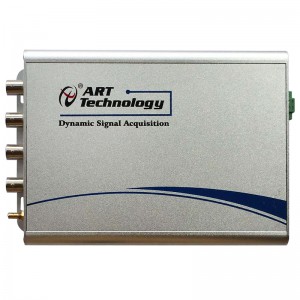

USB8812是USB總線的同步采集卡。4路差分模擬量輸入，4mA IEPE激勵，24位ADC采樣精度，轉換速率高達216KS/s。適用于高動態范圍信號采集，機械設備與故障診斷，聲學測量，振動、噪聲、沖擊等環境信號監測。
指標參數
|
AD模擬量輸入
|
ADC分辨率
|
24位(Bit)
|
|
輸入通道
|
4路差分/偽差分
|
|
輸入量程
|
±11V、±5.5V、±2.2V、±1.1V
|
|
采樣速率
|
8 Hz ~ 216 KHz
|
|
采樣方式
|
同步采樣
|
|
帶寬
|
0.41×采樣速率
|
|
耦合方式
|
直流耦合、交流耦合
|
|
IEPE激勵
|
每個通道均支持0或4mA電流輸出
|
|
動態范圍
|
114dB
|
|
THD
|
-100dB
|
|
觸發源
|
軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發
|
|
ATR輸入源
|
從AI0～AI3的任一通道輸入
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
標準TTL電平
|
|
輸入阻抗
|
1MΩ
|
|
校準方式
|
軟件自動校準
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
北京阿爾泰科技發展有限公司成立于1999年，是一家從事測控產品研發、生產、銷售和服務的公司。自主研發的產品包括多種總線數據采集板卡、分布式采集模塊、無線通訊數傳采集模塊、運動控制卡、測控機箱及測控系統、控制器、無風扇工業電腦、工業平板電腦、工業主板等。
