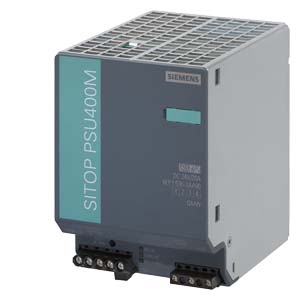

西門子SITOP PSU400M 6EP1536-3AA00 電源模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： 電源模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-08-14 10:02
瀏覽次數： 169
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

電源 SITOP PSU400M/DC/DC/600V/24V/20A

SITOP PSU400M 20 A DC/DC 轉換器 輸入：DC 600 V 輸出：DC 24 V/20 A
輸入
電網的形狀 直流電壓
供電電壓 AC 時
● 初始值 冷啟動電壓大約340 VDC起; 在300... 400 VDC和824... 900 VDC降額使用
供電電壓
● DC 時 600 ... 600 V
輸入電壓
● DC 時 300 ... 900 V
過電壓的過載能力 Vin> 900 VDC時，關機
輸入電流
● DC 時 輸入電壓額定值為 600 V 時 0.85 A
電流限制 接通電流 25 °C 時 ***大值 8 A
I2t 值 ***大值 0.02 A²·s
保險絲規格 是，分?jǐn)嗄芰?0 KA，L / R <2毫秒（“+”和“ - ”輸入）
輸出
電壓波形 輸出端上 調節后、零電位直流電壓
輸出電壓 DC 時 額定值 24 V
輸出電壓
● 輸出端 1 上 DC 時 額定值 24 V
相對總公差 電壓 3 %
相對調節精度 輸出電壓
● 輸入電壓緩慢波動時 0.3 %
● 歐姆負載緩慢波動時 0.3 %
剩余波紋度
● ***大值 150 mV
● 典型 30 mV
電壓峰段
● ***大值 200 mV
● 典型 100 mV
可調節的輸出電壓 24 ... 28.8 V
產品功能 可調整輸出電壓 是
輸出電壓設置方式 通過電位器; ***大480 W
顯示方式 針對正常運行 綠色LED指示24V OK，綠色LED閃爍指示啟動延遲，
信號類型 輸出端上 繼電器觸點（常開節點，額定值60 V DC/ 0.3 A; 30 V DC/ 1 A）表示“24V正常”
輸出電壓特性 接通時 V輸出無超調（軟啟動）
動作延遲時間 ***大值 0.1 s; 通過開關調節可達10s
電壓升高時間 輸出電壓
● ***大值 150 ms
輸出電流
● 額定值 20 A
● 測量范圍 0 ... 20 A; +60 ... +70 °C: 降額使用 5.5%/K
輸出的有效功率 典型 480 W
瞬時過載電流
● 啟動期間短路 典型 40 A
● 運行期間短路 典型 60 A
過電流持續過載時間
● 啟動期間短路 150 ms
● 運行期間短路 25 ms
恒定的過載電流
● 啟動期間短路 典型 23 A
產品特點
● 設備并聯 是; 輸出特性可變
并聯設備的數量 增加功率 2
效率
百分比效率 95 %
損耗功率 [W]
● 輸出電壓額定值時 輸出電流額定值中 典型 25 W
閉環控制
相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 1.5 %
相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 1.5 %
調節時間
● 負載 50 % 階躍至 100 % 時 典型 1 ms
● 負載 100 % 階躍至 50 % 時 典型 1 ms
調節時間
● ***大值 5 ms
保護和監測
防過壓保護器規格 < 33 V
● 典型 22 A
輸出的特性 短路保護 是
短路保護規格 兩者選一，恒流特性約 22 A 或鎖閉關機
持續短路電流 有效值
● 典型 22 A
過電流過載能力 正常運行時 過載150%額定電流輸出 ， 5s/min
顯示方式 適用于過載和短路 黃色LED“過載”，紅色LED“閉鎖關機”，紅色LED閃爍“過溫”
安全
電位隔離 入口與出口之間 是
電位隔離 符合 EN 60950-1 和 EN 50178 的 PELV 輸出電壓
設備保護等級 Class I
防護等級 IP IP20
認證
資格證明
● CE標識 是
● UL 許可證 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259
● CSA許可證 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259
● cCSAus，等級 1，分區 2 否
● ATEX 否
資格證明
● IECEx 否
● NEC 級別 2 否
● ULhazloc 許可 否
● FM 許可 否
認證類型 CB 證書 是
資格證明
● EAC 許可 是
● C-Tick 否
● 法規符合性標志 (RCM) 是
資格證明 造船許可 是
造船許可 DNV GL
船級社
● American Bureau of Shipping Europe Ltd. (ABS) 否
● Bureau Veritas (BV) 否
● DNV GL 是
● Lloyds Register of Shipping (LRS) 否
● Nippon Kaiji Kyokai (NK) 否
EMC
標準
● 適用于干擾發射 符合EN 55022 A類（發射）
● 適用于電網諧波限制 -
● 適用于抗干擾性 EN 61000-6-2
環境條件
環境溫度
● 運行期間 -25 ... +70 °C; 自然對流
● 運輸期間 -40 ... +85 °C
● 存放期間 -40 ... +85 °C
氣候級 符合 IEC 60721 氣候類型為 3K3，5 … 95% 無冷凝
機械裝置
電氣連接規格 螺栓連接
● 在輸入端 直流輸入,+, - ，PE端子：每0.2... 6/4mm² 1個螺絲端子單芯/多股
● 輸出端上 +, -: 每 0.2 ... 6/4 mm² 2個螺釘型端子 單芯/多股
● 用于輔助觸點 告警信號：每 0.14 ... 1.5 mm² 2個螺釘型端子 單芯/多股
寬度 外殼的 90 mm
高度 外殼的 125 mm
深度 外殼的 125 mm
須遵守間距
● 上 50 mm
● 下 50 mm
● 左 0 mm
● 右 0 mm
凈重 1.2 kg
產品特點 外殼的 可順序排列的殼體 是
緊固類型 安裝在DIN導軌 EN 60715 35x7.5/15上
