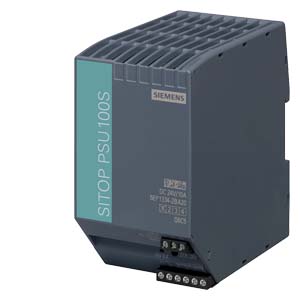

| 電源 SITOP PSU100S/1AC/DC24V/10A SITOP PSU100S 24 V/10 A 穩定電源 輸入：120/230 V AC 輸出：24 V DC/10 A *EX 批準不 可用* |
||
| 輸入 | ||
| 電網的形狀 | 單相交流 | |
| 供電電壓 AC 時 | ||
| ● 初始值 | 范圍自適應 | |
| 供電電壓 | ||
| ● 1 AC 時 額定值 | 120 V | |
| ● 2 AC 時 額定值 | 230 V | |
| 輸入電壓 | ||
| ● 1 AC 時 | 85 ... 132 V | |
| ● 2 AC 時 | 170 ... 264 V | |
| 輸入端規格 超廣域輸入 | 否 | |
| 過電壓的過載能力 | 2.3 ×V額定輸入 ，1.3ms | |
| 工作條件 斷電橋接方式 | Vin = 93/187 V時 | |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 | 20 ms | |
| 工作條件 斷電橋接方式 | Vin = 93/187 V時 | |
| 電網頻率 | ||
| ● 1 額定值 | 50 Hz | |
| ● 2 額定值 | 60 Hz | |
| 電網頻率 | 47 ... 63 Hz | |
| 輸入電流 | ||
| ● 輸入電壓額定值為 120 V 時 | 4.49 A | |
| ● 輸入電壓額定值為 230 V 時 | 1.91 A | |
| 電流限制 接通電流 25 °C 時 ***大值 | 60 A | |
| I2t 值 ***大值 | 5.6 A²·s | |
| 保險絲規格 | T 6.3 A/250 V (不可用) | |
| ● 電源線內 | 建議微型斷路器：10A 特性曲線C | |
| 輸出 | ||
| 電壓波形 輸出端上 | 調節后、零電位直流電壓 | |
| 輸出電壓 DC 時 額定值 | 24 V | |
| 輸出電壓 | ||
| ● 輸出端 1 上 DC 時 額定值 | 24 V | |
| 相對總公差 電壓 | 3 % | |
| 相對調節精度 輸出電壓 | ||
| ● 輸入電壓緩慢波動時 | 0.1 % | |
| ● 歐姆負載緩慢波動時 | 1 % | |
| 剩余波紋度 | ||
| ● ***大值 | 150 mV | |
| ● 典型 | 20 mV | |
| 電壓峰段 | ||
| ● ***大值 | 240 mV | |
| ● 典型 | 160 mV | |
| 可調節的輸出電壓 | 22.8 ... 28 V | |
| 產品功能 可調整輸出電壓 | 是 | |
| 輸出電壓設置方式 | 通過電位器 | |
| 顯示方式 針對正常運行 | 24 V 的綠色 LED 正常 | |
| 信號類型 輸出端上 | 繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常” | |
| 輸出電壓特性 接通時 | V輸出 超調< 3% | |
| 動作延遲時間 ***大值 | 0.3 s | |
| 電壓升高時間 輸出電壓 | ||
| ● 典型 | 20 ms | |
| 輸出電流 | ||
| ● 額定值 | 10 A | |
| ● 測量范圍 | 0 ... 12 A; 12 A 升至 +45 °C; +60 ... +70 °C: 降額使用 3%/K | |
| 輸出的有效功率 典型 | 288 W | |
| 瞬時過載電流 | ||
| ● 啟動期間短路 典型 | 32 A | |
| ● 運行期間短路 典型 | 32 A | |
| 過電流持續過載時間 | ||
| ● 啟動期間短路 | 1 000 ms | |
| ● 運行期間短路 | 1 000 ms | |
| 產品特點 | ||
| ● 設備并聯 | 是 | |
| 并聯設備的數量 增加功率 | 2 | |
| 效率 | ||
| 百分比效率 | 90 % | |
| 損耗功率 [W] | ||
| ● 輸出電壓額定值時 輸出電流額定值中 典型 | 25 W | |
| 閉環控制 | ||
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 | 0.3 % | |
| 相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型 | 3 % | |
| 調節時間 | ||
| ● 負載 10 % 階躍至 90 % 時 典型 | 1 ms | |
| ● 負載 90 % 階躍至 10 % 時 典型 | 1 ms | |
| 保護和監測 | ||
| 防過壓保護器規格 | 發生內部故障時過壓保護，Vout < 33 V | |
| 電流限制動作值 | 12 ... 14.6 A | |
| 輸出的特性 短路保護 | 是 | |
| 短路保護規格 | 恒流輸出特性 | |
| 持續短路電流 有效值 | ||
| ● 典型 | 14.6 A | |
| 過電流過載能力 正常運行時 | 過載150%額定電流輸出 ， 5s/min | |
| 顯示方式 適用于過載和短路 | - | |
| 安全 | ||
| 電位隔離 入口與出口之間 | 是 | |
| 電位隔離 | 符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 | |
| 設備保護等級 | Class I | |
| 泄漏電流 | ||
| ● ***大值 | 3.5 mA | |
| ● 典型 | 0.8 mA | |
| 防護等級 IP | IP20 | |
| 認證 | ||
| 資格證明 | ||
| ● CE標識 | 是 | |
| ● UL 許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) | |
| ● CSA許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) | |
| ● cCSAus，等級 1，分區 2 | 否 | |
| ● ATEX | 否 | |
| 資格證明 | ||
| ● IECEx | 否 | |
| ● NEC 級別 2 | 否 | |
| ● ULhazloc 許可 | 否 | |
| ● FM 許可 | 否 | |
| 認證類型 CB 證書 | 是 | |
| 資格證明 | ||
| ● EAC 許可 | 是 | |
| 資格證明 造船許可 | 是 | |
| 造船許可 | BV, DNV GL | |
| 船級社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 否 | |
| ● Bureau Veritas (BV) | 是 | |
| ● DNV GL | 是 | |
| ● Lloyds Register of Shipping (LRS) | 否 | |
| ● Nippon Kaiji Kyokai (NK) | 否 | |
| EMC | ||
| 標準 | ||
| ● 適用于干擾發射 | EN 55022 Class B | |
| ● 適用于電網諧波限制 | EN 61000-3-2 | |
| ● 適用于抗干擾性 | EN 61000-6-2 | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -25 ... +70 °C; 自然對流 | |
| ● 運輸期間 | -40 ... +85 °C | |
| ● 存放期間 | -40 ... +85 °C | |
| 氣候級 符合 IEC 60721 | 氣候類型為 3K3，5 … 95% 無冷凝 | |
| 機械裝置 | ||
| 電氣連接規格 | 螺栓連接 | |
| ● 在輸入端 | L, N, PE: 每 0.5 ... 2.5 mm² 1個螺釘型端子 單芯/多股 | |
| ● 輸出端上 | +, -: 每 0.5 ... 2.5 mm² 2個螺釘型端子 | |
| ● 用于輔助觸點 | 告警信號：每 0.5 ... 2.5 mm² 2個螺釘型端子 | |
| ● 用于信號觸點 | 每 0.5 ... 2.5 mm² 2個螺釘型端子 | |
| 寬度 外殼的 | 70 mm | |
| 高度 外殼的 | 125 mm | |
| 深度 外殼的 | 120 mm | |
| 須遵守間距 | ||
| ● 上 | 50 mm | |
| ● 下 | 50 mm | |
| ● 左 | 0 mm | |
| ● 右 | 0 mm | |
| 凈重 | 0.8 kg | |
| 產品特點 外殼的 可順序排列的殼體 | 是 | |
| 緊固類型 | 安裝在DIN導軌 EN 60715 35x7.5/15上 | |
| 電氣附件 | 緩沖模塊 | |
| 機械附件 | 設備標志銘牌 20 mm × 7 mm，淡綠松石色 3RT1900 - 1SB20 | |
| 平均故障間隔時間 (MTBF) 40 °C 時 | 1 614 510 h | |
| 其他說明 | 在額定輸入電壓和環境溫度25℃的參數（除非另有規定 | |
