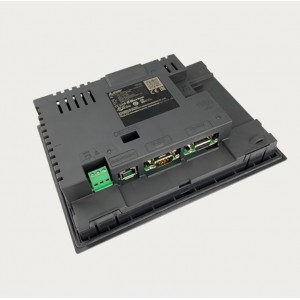

三菱（Mitsubishi）人機界面10.4寸觸摸屏GT2310-VTBA
GT2310-VTBA詳細參數：
GT2310-VTBA一般性規格：
便用環境溫度*1：0℃~55℃*2
保存環境溫度：－20~60℃
使用環境濕度:10%RH~90%RH,無結露*2
保存環境濕度:10%RH~90%RH,無結露*2
抗振：適用JIS B 3502, IEC61131-2
有斷續的振動時:
頻率(5~8.4Hz);加速度(無);單側振幅(3.5mm);掃描次數(X,Y,Z各方向10次)
頻率(8.4~150Hz);加速度(9.8m/S2);單側振幅(無);掃描次數(X,Y,Z各方向10次)
有連續的振動時:
頻率(5~8.4Hz);加速度(無);單側振幅(1.75mm);掃描次數(無)
頻率(8.4~150Hz);加速度(4.9m/S2);單側振幅(無);掃描次數(無)
抗沖擊：適用JIS B 3502, IEC 61131-2 147m/s2(15G) X,Y,Z方向各3次
使用環境：無油煙、腐蝕性氣體、可燃性氣體，一般塵埃不嚴重無陽光直射(保存時也相同)
使用海拔*3：2000m以下
安裝場所：控制柜內
過電壓類別*4：Ⅱ以下
污染度*5:2以下
冷卻方式：自冷
接地：D類接地(第3類接地)，無法接地時連接至控制柜上
備注：
*1、使用環境溫度為設置了GOT的控制柜內部的溫度.
*2、安裝了多媒體模塊(GT27-MMR-Z), MELSECNET/H通訊模塊(GT15-J71LP23-25，GT15-J71BR13)，CC-Link通訊模塊(GT15-J61BT13)時，一般規格的使用環境溫度需低于左側***大溫度50C。
*3、請勿在海拔0m的大氣壓以上的氣壓環境下使用或保存。
如在上述環境中使用，可能會出現誤動作。
向控制柜內加壓進行吹氣清掃后，氣壓可能會導致表面的保護膜浮起從而影響到角到漠面板的靈敏度，甚至保護膜可能會脫落.
*4、表示假定該機器連接在公共配電網到內部機械裝置的哪一處配電部。
II類，適用于由固定設備供電的機器等。
額定電壓不超過300V的機器的城斷甭電壓為2500V,
*5、表而亥機器使用環境中的導電性物質的發生率的指標。污染度2是指，只發生非導電性污染，根據條件可能會因凝結而發生暫時性導電的環境。
GT2310-VTBA性能規格：
[顯示部*1*2]
顯示軟元件:TFT彩色液晶屏
畫面尺寸:10.4寸
分辨率:SVGA:800*600點
顯示尺寸:211.2(8.315)(W)*158.4(6.236)(H) mm(inch)
顯示字符數:
16點陣標準字體時:40字*30行(全角)
12點陣標準字體時:53字*40行(全角)
顯示顏色:65536色
亮度調節:16級
背景燈:LED(不能更換)
背景燈壽命*3:約60000小時(使用環境溫度25℃，顯示亮度50%時的時間)
[觸摸屏*4]
方式:模擬電阻膜方式
鍵尺寸:***小2*2點(每鍵)
同時按下:***大2點
壽命:100萬次以上(操作力度0.98N以下)
[人體感應器]
檢測距離:無
檢測溫度：元
[用戶存儲器容量]
用戶存儲器容量：存儲用存儲卡(ROM):9MB、動作用存儲卡(ROM):9MB
壽命(寫入次數)：10萬次
[內部時鐘精度]±90秒/月(環境溫度25℃)
[電池]GT11-50BAT型鋰電池，環境溫度25℃約5年(壽命)
[內置接口]
RS-232
lch:115200/57600/38400/19200/9600/4800bps
接口形狀:D-sub9針(公)
RS-422/485
lch:115200/57600/38400/19200/9600/4800bps
接口形狀:D-sub9針(母)
以太網:
lch數據傳送方式:10BASE-T/100BASE-TX
接口形狀:RJ-45(模塊插頭)
USB(host):lch ***大傳送速度--Full-Speed 12Mbps 接口形狀:USB-A
USB(設備):lch ***大傳送速度--Full-Speed 12Mbps 接口形狀:USB Mini-B
SD卡:lch支持SDHC(***大32GB)
擴展接口:通訊模塊/選項模塊安裝用
擴展輔助接口:選項模塊安裝用
側面接口:通訊模塊安裝用
蜂鳴器輸出:單音(音長可調整)
POWER LED:發光色:2色(藍色、橙色)
保護結構:正面:IP67F*6 柜內:IP2X
10.4寸 GT2310-VTBA外形尺寸:303(11.93)(W)*218(8.58)(H)*52(2.05)(D) mm(inch)
10.4寸 GT2310-VTBA面板開口尺寸:289(11.38)(W)*200(7.87)(H) mm(inch)
重量(安裝配件除外):1.9KG
對應軟件包：GT Works3 Versionl.108N以后
備注：
*1、基于液晶面板的特性，有時會出現亮點(常亮的點)和暗點(常暗的點).
液晶面板由大量顯示元件構成，無法***確保不發生亮點和暗點.
而且，由于液晶面板的個體差異，可能會出現色調不同、亮度不均勻、閃爍等現象。
這些現象由產品的特性所決定，并非產品不良或故障，敬請諒解。
*2、受到震動、撞擊、或在特定顯示顏色下有時會出現閃爍。
*3、將屏幕保護背景燈設置為OFF，可以防止燒損顯示部分，延長背景燈的壽命。
*4、使用觸控筆時的壽命為10萬次。請使用符合以下規格的產品。
·材質:聚縮醛樹脂·前端半徑:0.8mm以上
*5、對USB防護罩的PUSH記號進行壓實、鎖止操作即可對應IP67F。(在USB防護罩打開的狀態下，保護構造為IP2X)
*6 不保證適合客戶的所有環境。此外，在長時間有油、化學品的環境中或充滿油霧的環境中可能會無法使用。
10.4寸 GT2310-VTBA輸入電源AC100V~240V規格
電源電壓：AC100~240V(+10%，-15%)
電源頻率：50Hz/60Hz(±5)
***大視在功能：44VA(***大負載時)(T2310-VTBA),30VA(***大負載時)(GT2308-VTBA),
耗電量：
***大負載時：18W以下(T2310-VTBA)
本體單體:15W以下
本體單體 背景燈熄滅時:8W以下
沖擊電流:40A以下(4ms、環境溫度250C、***大負載時)
容許瞬停時間:20ms以內(AC100V以上)
噪聲耐量：噪聲電壓1500Vp-p、噪聲幅度1μs、通過噪聲頻率為25~60Hz的噪聲模擬器
耐電壓：電源端子總括-地線間AC1500V 1分鐘
絕緣電阻：電源端子總括-地線間DC500V通過絕緣電阻表10MΩ以上
適用電線尺寸:0.75mm2~2mm2
適用壓接端子:M3螺栓用的壓接端子RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
適合的緊固扭矩(端子排端子螺栓):0.5N.m~0.8N.m
