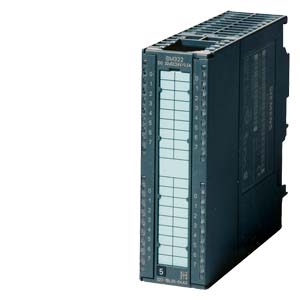

SIMATIC S7-300,數字輸出 SM 322,電位隔離, 16數字輸出,24V DC,0.5 A,1x 20 極, 總電流 4A/組 (8A/模塊) |
電源電壓 |
負載電壓 L+ |
● 額定值 (DC) |
24 V |
● 允許范圍,下限 (DC) |
20.4 V |
● 允許范圍,上限 (DC) |
28.8 V |
輸入電流 |
來自負載電壓 L+(空載),***大值 |
80 mA |
來自背板總線 DC 5 V,***大值 |
80 mA |
功率損失 |
功率損失,典型值 |
4.9 W |
數字輸出 |
數字輸出端數量 |
16 |
短路保護 |
是; 電子 |
● 響應閾,典型值 |
1 A |
感應式關閉電壓的限制 |
L+ (-53 V) |
控制數字輸入 |
是 |
輸出端的通斷能力 |
● 照明負載時的***大值 |
5 W |
負載電阻范圍 |
● 下限 |
48 |
● 上限 |
4 k |
輸出電壓 |
● 對于信號 “1”,***小值 |
L+ (-0.8 V) |
輸出電流 |
● 對于信號“1”的額定值 |
0.5 A |
● 針對信號“1”的允許范圍 0 至 40 ℃,***小值 |
5 mA |
● 針對信號“1”的允許范圍 0 至 40 ℃,***大值 |
0.6 A |
● 針對信號“1”的允許范圍 40 至 60 ℃,***小值 |
5 mA |
● 針對信號“1”的允許范圍 40 至 60 ℃,***大值 |
0.6 A |
● 針對信號“1”的***小負載電流 |
5 mA |
● 針對信號“0”的剩余電流,***大值 |
0.5 mA |
電阻負載時的輸出延遲 |
● 從 “0” 到“1”,***大值 |
100 µs |
● 從 ”1” 到“0”,***大值 |
500 µs |
兩個輸出端并聯 |
● 用于增加功率 |
否 |
● 用于冗余控制負載 |
是 |
開關頻率 |
● 電阻負載時的***大值 |
100 Hz |
● 電感負載時的***大值 |
0.5 Hz |
● 電感負載時(依照 IEC 60947-5-1,DC13),***大值 |
0.5 Hz |
● 照明負載時的***大值 |
10 Hz |
輸出端的總電流(每組) |
水平安裝位置 |
— ***高可達 40 ℃,***大值 |
4 A |
— ***高可達 60 ℃,***大值 |
3 A |
垂直安裝位置 |
— ***高可達 40 ℃,***大值 |
2 A |
導線長度 |
● 屏蔽,***大值 |
1 000 m |
● 未屏蔽,***大值 |
600 m |
報警/診斷/狀態信息 |
報警 |
否 |
診斷功能 |
否 |
報警 |
● 診斷報警 |
否 |
診斷 |
● 斷線 |
否 |
● 短路 |
否 |
● 保險絲熔斷 |
否 |
● 負載電壓缺失 |
否 |
診斷顯示 LED |
● 額定負載電壓 PWR(綠色) |
否 |
● 保險 OK FSG(綠色) |
否 |
● 數字輸出狀態顯示(綠色) |
是 |
電位隔離 |
數字輸出電位隔離 |
● 在通道之間 |
是 |
● 在通道之間,分組點數 |
8 |
● 在通道和背板總線之間 |
是; 光電耦合器 |
絕緣 |
絕緣測試,使用 |
DC 500 V |
連接技術 |
需要的前置插頭 |
20 針 |
尺寸 |
寬度 |
40 mm |
高度 |
125 mm |
深度 |
120 mm |
重量 |
重量,約 |
190 g |
