OCH1800WAF是一款集成霍爾效應鎖存式傳感器，設計用于無刷直流電機的電子換向，電機應用。

該器件采用高壓工藝制造，包括一個用于磁感應的片上霍爾電壓發生器、一個比較器和一個用于無刷直流電機電子換向的傳感器。

電壓的比較器，以及一個施密特觸發器，用于提供開關遲滯以抑制噪聲。

一個施密特觸發器提供開關遲滯以抑制噪聲，以及一個漏極開路輸出。

內部帶隙穩壓器用于為內部電路提供溫度補償電源電壓，并允許較寬的工作電源范圍。

特點：                                            應用：

寬工作電壓范圍：2.7V~40V                          轉子位置傳感

工作溫度范圍：-40°C ~ +150°C                    無刷直流電機

溫度補償                                          速度測量

輸出限流保護                                       轉數計數

高靈敏霍爾+-10GS

電源反極性保護

開漏預驅動

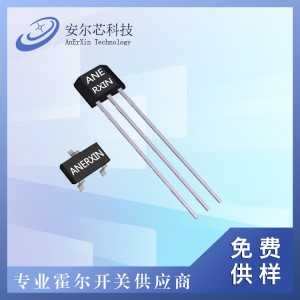

封裝： SIP-3L、SOT23-3L、SOT23-6F
