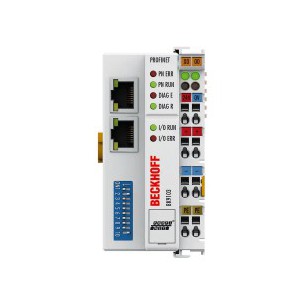

倍福BK9103 | PROFINET 總線耦合器
BK9103 總線耦合器將 PROFINET RT 與模塊化、可擴展的電子端子塊連接起來。一個單元包括一個總線耦合器、1 到 64 個任意數量的端子（K-bus 擴展為 255 個）和一個末端端子。
總線耦合器識別它們所連接的端子，并自動將輸入和輸出分配給過程映像的字。BK9103 總線耦合器支持 10 Mbit/s 和 100 Mbit/s以太網。通過普通 RJ45 連接器進行連接。IP 地址在 DIP 開關上設置（偏移到可自由選擇的起始地址）。在使用 DHCP（一種將邏輯 IP 地址分配給物理節點地址 [MAC-ID] 的服務）的網絡中，總線耦合器從 DHCP 服務器獲取其 IP 地址。
BK9103 包含一個 3 端口開關。兩個端口在 RJ45 連接器上進行外部操作，可以使用。因此， I/O站可以配置為線性拓?fù)涠皇墙?jīng)典的星形拓?fù)洹?/font>在許多應用中，這顯著減少了布線工作量和布線成本。兩個耦合器之間的***大距離為 100 m。***多可級聯 20 個 BK9103 總線耦合器，因此可實現***長 2 公里的線路長度。
PROFINET 是 PNO ( PROFIBUS Nutzerorganisation) 的開放式工業以太網標準。通信使用國際公認的 IT 標準，例如 TCP/IP。PROFINET RT 描述了控制器和現場設備之間的數據交換，可用于標準以太網網絡。商用交換機用于聯網目的。
產品狀態：
定期交貨
| 系統數據 | 網絡 | BK9103 |
|---|---|
| I/O站數 | 僅受 IP 地址限制 |
| 輸入輸出點數 | 取決于控制器 |
| 數據傳輸介質 | 4 x 2 雙絞銅線；類別 3 (10 Mbit/s)、類別 5 (100 Mbit/s) |
| 站間距離 | 集線器/交換機和總線耦合器之間或總線耦合器和總線耦合器之間 100 m |
| 數據傳輸速率 | 100兆比特/秒 |
| 拓?fù)浣Y(jié)構 | 線或星形布線 |
| 級聯 | ***多 20 個 BK9103 或***多 線路長度 2 公里 |
| 技術數據 | BK9103 |
|---|---|
| 巴士總站數量 | 64（255 帶 K 總線擴展） |
| ***大限度。現場總線字節數 | 512 字節輸入和 512 字節輸出 |
| 數字外設信號 | 512 個輸入/輸出 |
| 模擬外圍信號 | 256 個輸入/輸出 |
| 協議 | PROFINET RT（B 類） |
| 配置可能性 | 通過KS2000 |
| 數據傳輸速率 | 10/100 Mbit/s，自動識別傳輸速率 |
| 總線接口 | 2 x RJ45（2 通道開關） |
| 電源 | 24 伏直流電 (-15 %/+20 %) |
| 輸入電流 | 70 mA +（總 K 總線電流）/4，***大 500 mA |
| 啟動電流 | 2.5 x 連續電流 |
| 推薦保險絲 | ≤ 10 安 |
| 電流供應 K 總線 | 1750毫安 |
| 電源接點 | ***大限度。24 伏直流電/***大。10安 |
| 電氣隔離 | 500 V（電源觸點/電源電壓/現場總線） |
| 重量 | 約 170 克 |
| 工作/儲存溫度 | -25…+60 °C/-40…+85 °C |
| 相對濕度 | 95 %, 無冷凝 |
| 耐振動/沖擊 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗擾度/輻射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保護。額定值/安裝位置 | IP20/變量 |
| 認證/標記 | CE、UL、ATEX、IECEx、DNV GL |
| 防爆標記 | ATEX： II 3 G Ex nA IIC T4 Gc IECEx： Ex ec IIC T4 Gc |
| 住房數據 | BKxxxx，BCxxxx |
|---|---|
| 設計形式 | 帶信號 LED 的緊湊型接線盒 |
| 材料 | 聚碳酸酯 |
| 尺寸（寬 x 高 x 深） | 51 毫米 x 100 毫米 x 69 毫米 |
| 安裝 | 在 35 mm DIN 導軌上，符合 EN 60715 帶鎖 |
| 通過并排安裝 | 雙槽鍵連接 |
| 打標 | BZxxx 系列的標簽 |
| 接線 | 實心導體 (e)、柔性導體 (f) 和套管 (a)：用螺絲刀進行彈簧驅動 |
| 連接截面 | s*：0.08…2.5 mm²， st*：0.08…2.5 mm²， f*：0.14…1.5 mm² |
| 剝線長度 | 8…9 毫米 |
| 電流負載電源觸點 | 我***大：10 A |
*s：實心線；st：絞合線；f：帶套圈
