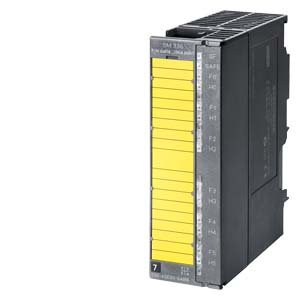

SIMATIC S7，模擬輸入 SM 336，6 AE；15 Bit； 故障安全型模擬輸入端 針對 SIMATIC Safety， 帶 HART 協議支持， 至 4 類線(EN 954-1)/ SIL3(IEC61508)/PLE（ISO13849）， 1個 20針 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 反極性保護 |
是 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自電源電壓 L+，普通 |
150 mA |
| 來自背板總線 DC 5 V，***大值 |
90 mA |
| 功率損失 |
| 功率損失，典型值 |
4.5 W |
| 模擬輸入 |
| 模擬輸入端數量 |
6 |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 輸入范圍 |
| ● 電壓 |
否 |
| ● 電流 |
是 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
否 |
| ● 電阻 |
否 |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| — 輸入電阻（0 至 20 mA） |
150 典型值 150 歐姆 ***大值 175 歐姆 |
| ● 4 mA 至 20 mA |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
150 典型值 150 歐姆 ***大值 175 歐姆 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit; 15 位 + VZ |
| ● 積分時間 (ms) |
20 ms @ 50 Hz、16.7 ms @ 60 Hz |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
f=n x (f1 ±0.5 %) |
| 傳感器 |
| 信號傳感器連接 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電流，與輸入范圍有關，(+/-) |
0.2 %; 40 µA |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電流，與輸入范圍有關，(+/-) |
0.1 % |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 故障安全模式 |
是 |
| ● 累積故障 SF（紅色） |
是 |
| ● 傳感器電源 Vs（綠色） |
否 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
1 分鐘為 370V |
| 標準、許可、證書 |
| 安全運行中可達到的***大安全等級 |
| ● 符合 EN 954 |
4 |
| ● 性能等級符合 ISO 13849-1 |
e |
| ● SIL 按照 IEC 61508 |
SIL 3 |
| 連接技術 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
350 g |
