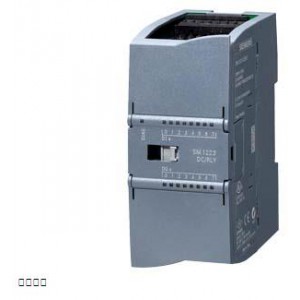

西門子S7-1200模塊 6AG22231BH321XB0 數字模塊 SM 1223 8DI/8DQ
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-09-12 14:39
瀏覽次數： 125
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

SIPLUS S7-1200 SM 1223 8DI/8DQ T1 導軌 基于 6ES7223-1BH32-0XB0 帶防腐蝕涂層， -25 - +55°C， OT1 帶 ST1/2 （+70 °C 持續 10 分鐘）， 數字輸入/輸出 SM 1223，8 DI/8 DO， 8 DI 24V DC，灌電流/拉電流， 8 DO，晶體管 0.5 A
一般信息
產品類型標志 SM 1223，DI 8x24 VDC，DQ 8x24 VDC
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 20.4 V
允許范圍，上限 (DC) 28.8 V
輸入電流
來自背板總線 DC 5 V，***大值 145 mA
數字輸入端
● 來自負載電壓 L+（空載），***大值 4 mA; 每個通道
輸出電壓 / 標題
測量變頻器的供電電壓 / 標題
● 存在 是
功率損失
功率損失，典型值 2.5 W
數字輸入
數字輸入端數量 8
● 在組件中 2
輸入特性符合 IEC 61131，類型 1 是
可同時控制的輸入端數量
所有安裝位置
— ***高可達 40 ℃，***大值 8
水平安裝位置
— ***高可達 40 ℃，***大值 8
— ***高可達 50 ℃，***大值 8
垂直安裝位置
— ***高可達 40 ℃，***大值 8
輸入電壓
● 輸入電壓類型 DC
● 額定值 (DC) 24 V
● 對于信號“0” 1 mA 時 DC 5 V
● 對于信號“1” 15 V DC，當為 2.5 mA 時
輸入電流
● 對于信號“0”，***大值（允許的閉路電流） 1 mA
● 對于信號 “1”，***小值 2.5 mA
● 對于信號“1”，典型值 4 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化 是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇
對于報警輸入端
— 可參數化 是
導線長度
● 屏蔽，***大值 500 m
● 未屏蔽，***大值 300 m
數字輸出
數字輸出端數量 8
● 在組件中 1
短路保護 否; 外部預設
感應式關閉電壓的限制 L+ (-48 V)
輸出端的通斷能力
● 電阻負載時的***大值 0.5 A
● 照明負載時的***大值 5 W
輸出電壓
● 額定值 (DC) 24 V
● 對于信號“0”的***大值 0.1 V; 附帶 10 kOhm 負載
● 對于信號 “1”，***小值 DC 20 V
輸出電流
● 對于信號“1”的額定值 0.5 A
● 針對信號“1”的允許范圍，***大值 0.5 A
● 針對信號“0”的剩余電流，***大值 10 µA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值 50 µs
● 從 ”1” 到“0”，***大值 200 µs
輸出端的總電流（每組）
水平安裝位置
— ***高可達 50 ℃，***大值 4 A; 每個零線的電流
繼電器輸出端
觸點的通斷能力
— 電感負載時的***大值 0.5 A
— 照明負載時的***大值 5 W
— 電阻負載時的***大值 0.5 A
導線長度
● 屏蔽，***大值 500 m
● 未屏蔽，***大值 150 m
報警/診斷/狀態信息
報警 是
診斷功能 是
報警
● 診斷報警 是
診斷
● 電源電壓監控 是
診斷顯示 LED
● 用于輸入端狀態 是
● 用于輸出端狀態 是
● 用于維護 是
電位隔離
數字輸入電位隔離
● 在通道之間，分組點數 2
數字輸出電位隔離
● 在通道之間，分組點數 1
● 在通道和背板總線之間 AC 500 V
絕緣
絕緣測試，使用 750 V DC（類型檢驗），且符合 EN 50155（例行檢驗）
防護等級和防護類別
防護等級 IP IP20
標準、許可、證書
軌道應用
● EN 50121-3-2 是; 針對鐵路車輛的 EMC
● EN 50121-4 是; 針對信號和通信設備的 EMC
● EN 50124-1 是; 軌道應用 - 過電壓類別 OV2；污染度 PD2；額定浪涌電壓 UNi = 0.5 kV；UNm = 24 V DC
● EN 50125-1 是; 鐵路車輛 - 參見環境條件
● EN 50125-2 是; 固定式電氣裝置 - 參見環境條件
● EN 50125-3 是; 信號和通信設備 - 參見環境條件；振動和沖擊：軌道外的應用點（距離軌道 1 m 至 3 m）
● EN 50155 是; 鐵路車輛 - 溫度等級 OT1，ST1/ST2，水平安裝位置
● EN 61373 是; 鐵路車輛 - 振動和沖擊：類別 1 等級 A/B
● 防火符合 EN 45545-2 是; 說明請參見服務與支持
環境要求
露天情況下
● ***大落差 0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值 -25 °C; = Tmin（包括冷凝 / 霜）
● ***大值 60 °C; = Tmax；10 分鐘 +70 °C（OT1，ST1/ST2 符合 EN 50155 標準）
● 垂直安裝，***小值 -25 °C; = Tmin
● 垂直安裝，***大值 50 °C; = Tmax
運輸/儲存時的環境溫度
● ***小值 -40 °C
● ***大值 70 °C
參考海平面的運行高度
● ***大海拔安裝高度 2 000 m
● 環境溫度-氣壓-安裝高度 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax
相對空氣濕度
● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝
堅實性
冷卻劑和潤滑劑
— 對市售冷卻劑和潤滑劑耐用 是; 空氣中有柴油和油滴
用于地點位置固定的工業設備
— 對生物活性物質具有耐受性，符合 EN 60721-3-3 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-3 是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-3 是; 3S4 級，包括沙子、粉塵；*
用于陸地車輛，有軌機動車和特殊汽車
— 對生物活性物質具有耐受性，符合 EN 60721-3-5 是; 5B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），5B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-5 是; 5C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-5 是; 5S3 級，包括沙子、粉塵；*
可應用于工業過程技術
— 對化學活性物質具有耐受性，符合 EN 60654-4 是; 3 級（三氯乙烯除外）
— 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油）
備注
— 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！
保形涂料
● 對裝配好的電路板涂層，根據 EN 61086 是; 等級 2 可實現高可靠性
● 抗污染的保護，根據 EN 60664-3 是; 保護類型 1
● 鐵路交通用電子設備，根據 EN 50155 是; 等級 PC2 的保護涂層，根據 EN 50155:2017 標準
● 軍用測試，根據 MIL-I-46058C，修訂版 7 是; 使用期間涂層可能褪色
● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A 是; 保形涂料，A 類
連接技術
需要的前置插頭 是
機械/材料
外殼材料（正面）
● 塑料 是
尺寸
寬度 45 mm
高度 100 mm
深度 75 mm
重量
重量，約 210 g
其他
提示： 在軌道應用中進行使用時需額外留意產品信息“SIPLUS extreme RAIL”A5E37661960A。在線支持文本 109736776
上一次修改： 2022/4/1
