產品型號說明

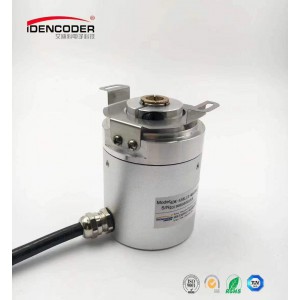

法蘭形式為夾緊、絲孔安裝，主尺寸為38mm；出線方式為電纜側出，軸直徑為6mm；單圈式，單圈分辨率為14位；工作電壓為8-30VDC，輸出方式為Modbus-RTU輸出。

使用說明

編碼器采用Modbus-RTU通訊協議。采用異步主從半雙工方式通訊，上位機作為主站，編碼器作為從站進行工作，由主站發起詢問（發起通訊），從站在接到主站請求后作相應的應答。

傳輸接口：RS-485。

通訊地址：1～247。（默認為01）

通訊波特率：4800bps，9600bps（默認），19200bps，38400bps，57600bps等。

通訊介質：屏蔽雙絞線。

數據幀格式：1位起始位，8位數據位，偶校驗，1位停止位，無控制流。
