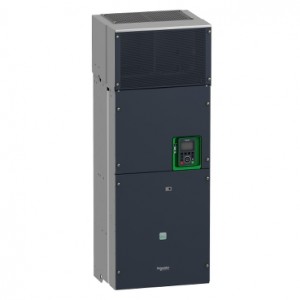

ATV變頻器ATV930C22N4 220KW
點擊圖片查看原圖
品牌： 施耐德
品牌： 施耐德
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2023-11-07 18:01
瀏覽次數： 168
詢價
店鋪基本資料信息

 產品詳細說明

尺寸圖
尺寸


背面、右側和正面視圖



安裝和間隙
間隙





X1

X2

X3

≥ 200 mm (7.87 in.)

≥ 150 mm (5.91 in.)

≥ 10 mm (0.39 in.)




安裝類型
安裝類型 A：獨立安裝，IP21




a ≥
0







安裝類型 B：并排安裝，IP20



安裝類型 C：獨立安裝，IP20




a ≥
0








接線
通過線路接觸器實現上游斷路的三相電源




符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖



(1)
線路電抗器（已使用的情況下）

(2)
一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。

A1：
驅動器

KM1：
線路接觸器

Q2、Q3：
斷路器

S1/S2：
按鈕

T1：
控制件用變壓器







通過線路接觸器實現下游斷路的三相電源






符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖



(1)
線路電抗器（已使用的情況下）

(2)
一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。

A1：
驅動器

KM1：
接觸器







控制塊接線圖





(1)
Safe Torque Off

(2)
模擬量輸出

(3)
數字量輸入

(4)
參考電位計

(5)
模擬量輸入

(6)
數字量輸出

(7)
0-10 Vdc，x-20 mA

(8)
0-10 Vdc，-10 Vdc...+10 Vdc

R1A、R1B、R1C：
故障繼電器

R2A、R2C：
順序繼電器

R3A、R3C：
順序繼電器







傳感器連接


可在端子 AI1 或 AI3 上連接 1 個或 3 個傳感器


漏型/源型開關配置




開關用于按照可編程控制器輸出的技術調整邏輯輸入的運行。

  • 如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“源型”(工廠設置)。

  • 如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“外部”。




切換設置為 SRC（源型）位置，將使用輸入電源給邏輯輸入供電



開關設置為 SRC（源極）位置，將使用外部電源給數字量輸入供電



開關設置為 SK（漏極）位置，將使用輸出電源給數字量輸入供電



開關設置為 EXT（外部）位置，將使用外部電源給數字量輸入供電




性能曲線
降額曲線





40 °C (104 °F)

50 °C (113 °F)

60 °C (140 °F)

In：
標稱驅動電流

SF：
開關頻率
