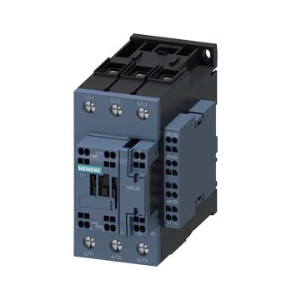

西門子SIEMENS功率接觸器3RT2035-3AF06
功率接觸器，AC-3e/AC-3， 41 A，18.5 kW / 400 V，3 極， AC 110 V，50 Hz， 輔助觸頭：2 常開觸點 + 2 常閉觸點， 主電路： 螺栓型端子， 控制電路和輔助電路： 彈簧型端子， 尺寸：S2， 側面輔助開關
產品品牌名稱 SIRIUS
產品名稱 功率接觸器
產品類型名稱 3RT2
綜合技術數據
接觸器的結構尺寸 S2
產品擴展
● 用于通訊的功能模塊 否
● 輔助開關 否
損耗功率 [W] 電流測定值時
● AC 時 在熱運行狀態中 6.6 W
● AC 時 在熱運行狀態中 每個電極 2.2 W
● 無負載電流份額 典型 6 W
絕緣電壓
● 主電路的 污染度 3 時 測定值 690 V
● 輔助電路 污染度 3 時 測定值 690 V
抗沖擊電壓能力
● 主電路的 測定值 6 kV
● 輔助電路 測定值 6 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 400 V
耐沖擊性 方波沖擊時
● AC 時 9.1g / 5 ms，6.2g / 10 ms
耐沖擊性 正弦沖擊時
● AC 時 14.2g / 5 ms，9.6g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型 10 000 000
● 帶有電子調適輔助開關塊的接觸器的 典型 5 000 000
● 帶有輔助開關塊的接觸器的 典型 10 000 000
參考標示 符合 IEC 81346-2:2009 Q
RoHS 指令（日期） 10/01/2014
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
相對空氣濕度 ***小值 10 %
相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值 95 %
主電路
極數 用于主電路 3
常開觸點數量 用于主觸點 3
工作電壓
● AC-3 時 測定值 ***大值 690 V
● AC-3e 時 測定值 ***大值 690 V
工作電流
● AC-1 時 400 V 時 環境溫度 40 °C 時 測定值 60 A
● AC-1 時
— ***高 690 V 環境溫度 40 °C 時 測定值 60 A
— ***高 690 V 環境溫度 60 °C 時 測定值 55 A
● AC-3 時
— 400 V 時 測定值 41 A
— 500 V 時 測定值 41 A
— 690 V 時 測定值 24 A
● AC-3e 時
— 400 V 時 測定值 41 A
— 500 V 時 測定值 41 A
— 690 V 時 測定值 24 A
● AC-4 400 V 時 測定值 35 A
● AC-5 A 時 ***高 690 V 測定值 52.8 A
● AC-5b 時 ***高 400 V 測定值 33.2 A
● AC-6a 時
— 至 230 V 電流峰值 n=20 時 測定值 36.5 A
— ***高 400 V 電流峰值 n=20 時 測定值 36.5 A
— ***高 500 V 電流峰值 n=20 時 測定值 36.5 A
— ***高 690 V 電流峰值 n=20 時 測定值 24 A
● AC-6a 時
— 至 230 V 電流峰值 n=30 時 測定值 24.2 A
— ***高 400 V 電流峰值 n=30 時 測定值 24.2 A
— ***高 500 V 電流峰值 n=30 時 測定值 24.2 A
— ***高 690 V 電流峰值 n=30 時 測定值 24 A
***小橫截面 在主電路中 ***大 AC-1 測定值時 16 mm²
工作電流 約 200000 次操作循環 AC-4
● 400 V 時 測定值 22 A
● 690 V 時 測定值 18.5 A
工作電流
● 在 1 個導電回路中 DC-1時
— 24 V 時 測定值 55 A
— 60 V 時 測定值 23 A
— 110 V時 測定值 4.5 A
— 220 V 時 測定值 1 A
— 440 V 時 測定值 0.4 A
— 600 V 時 測定值 0.25 A
● 在 2 個串聯導電回路中 DC-1時
— 24 V 時 測定值 55 A
— 60 V 時 測定值 45 A
— 110 V時 測定值 45 A
— 220 V 時 測定值 5 A
— 440 V 時 測定值 1 A
— 600 V 時 測定值 0.8 A
● 在 3 個串聯導電回路中 DC-1時
— 24 V 時 測定值 55 A
— 60 V 時 測定值 55 A
— 110 V時 測定值 55 A
— 220 V 時 測定值 45 A
— 440 V 時 測定值 2.9 A
— 600 V 時 測定值 1.4 A
● 在 1 個導電回路中 DC-3 時 DC-5 時
— 24 V 時 測定值 35 A
— 60 V 時 測定值 6 A
— 220 V 時 測定值 1 A
— 440 V 時 測定值 0.1 A
— 600 V 時 測定值 0.06 A
● 在 2 個串聯導電回路中 DC-3 時 DC-5 時
— 24 V 時 測定值 55 A
— 60 V 時 測定值 45 A
— 110 V時 測定值 25 A
— 220 V 時 測定值 5 A
— 440 V 時 測定值 0.27 A
— 600 V 時 測定值 0.16 A
● 在 3 個串聯導電回路中 DC-3 時 DC-5 時
— 24 V 時 測定值 55 A
— 60 V 時 測定值 55 A
— 110 V時 測定值 55 A
— 220 V 時 測定值 25 A
— 440 V 時 測定值 0.6 A
— 600 V 時 測定值 0.35 A
額定功率
● AC-2 時 400 V 時 測定值 18.5 kW
● AC-3 時
— 230 V時 測定值 11 kW
— 400 V 時 測定值 18.5 kW
— 500 V 時 測定值 22 kW
— 690 V 時 測定值 22 kW
● AC-3e 時
— 230 V時 測定值 11 kW
— 400 V 時 測定值 18.5 kW
— 500 V 時 測定值 22 kW
— 690 V 時 測定值 22 kW
額定功率 約 200000 次操作循環 AC-4
● 400 V 時 測定值 11.6 kW
● 690 V 時 測定值 16.8 kW
運行視在功率 AC-6a 時
● 至 230 V 電流峰值 n=20 時 測定值 14.5 kVA
● ***高 400 V 電流峰值 n=20 時 測定值 25.2 kVA
● ***高 500 V 電流峰值 n=20 時 測定值 31.6 kVA
● ***高 690 V 電流峰值 n=20 時 測定值 28.6 kVA
運行視在功率 AC-6a 時
● 至 230 V 電流峰值 n=30 時 測定值 9.6 kVA
● ***高 400 V 電流峰值 n=30 時 測定值 16.8 kVA
● ***高 500 V 電流峰值 n=30 時 測定值 21 kVA
● ***高 690 V 電流峰值 n=30 時 測定值 28.6 kVA
短時電流強度 冷態運行 ***高 40 °C
● 時間限定到 1 s 無電流切換 ***大值 843 A; 使用符合 AC-1 測定值的***小橫截面
● 時間限定到 5 s 無電流切換 ***大值 596 A; 使用符合 AC-1 測定值的***小橫截面
● 時間限定到 10 s 無電流切換 ***大值 400 A; 使用符合 AC-1 測定值的***小橫截面
● 時間限定到 30 s 無電流切換 ***大值 241 A; 使用符合 AC-1 測定值的***小橫截面
● 時間限定到 60 s 無電流切換 ***大值 196 A; 使用符合 AC-1 測定值的***小橫截面
空載運行頻率
● AC 時 5 000 1/h
開關頻率
● AC-1 時 ***大值 1 200 1/h
● AC-2 時 ***大值 750 1/h
● AC-3 時 ***大值 1 000 1/h
● AC-3e 時 ***大值 1 000 1/h
● AC-4 ***大值 300 1/h
控制電路/控制
電壓類型 控制饋電電壓的 AC
控制饋電電壓 AC 時
● 50 Hz 時 測定值 110 V
工作區要素控制饋電電壓測定值 電磁線圈的 AC 時
● 50 Hz 時 0.8 ... 1.1
起動視在功率 電磁線圈的 AC 時
● 50 Hz 時 190 VA
感應功率因數 對于線圈的起動功率
● 50 Hz 時 0.72
停機視在功率 電磁線圈的 AC 時
● 50 Hz 時 16 VA
感應功率因數 對于線圈的停機功率
● 50 Hz 時 0.37
關閉延遲
● AC 時 10 ... 80 ms
打開延遲
● AC 時 10 ... 18 ms
電弧持續時間 10 ... 20 ms
控制規格 開關操動機構的 標準 A1 - A2
輔助電路
常閉觸點數量 用于輔助觸點 無延遲轉換的 2
常開觸點數量 用于輔助觸點 無延遲轉換的 2
工作電流 AC-12 時 ***大值 10 A
工作電流 AC-15 時
● 230 V時 測定值 6 A
● 400 V 時 測定值 3 A
● 500 V 時 測定值 2 A
● 690 V 時 測定值 1 A
工作電流 DC-12 時
● 24 V 時 測定值 10 A
● 48 V 時 測定值 6 A
● 60 V 時 測定值 6 A
● 110 V時 測定值 3 A
● 125 V 時 測定值 2 A
● 220 V 時 測定值 1 A
● 600 V 時 測定值 0.15 A
工作電流 DC-13 時
● 24 V 時 測定值 6 A
● 48 V 時 測定值 2 A
● 60 V 時 測定值 2 A
● 110 V時 測定值 1 A
● 125 V 時 測定值 0.9 A
● 220 V 時 測定值 0.3 A
● 600 V 時 測定值 0.1 A
接觸可靠性 輔助觸頭的 每?jī)|次操作轉換有一次錯接(17V, 1mA)
UL/CSA 額定數據
全負載電流 (FLA) 對于三相交流電機
● 480 V 時 測定值 40 A
● 600 V 時 測定值 41 A
輸出的機械功率 [hp]
● 針對單相交流電機
— 110/120 V 時 測定值 3 hp
— 230 V時 測定值 7.5 hp
● 對于三相交流電機
— 200/208 V 時 測定值 10 hp
— 220/230 V 時 測定值 15 hp
— 460/480 V 時 測定值 30 hp
— 575/600 V 時 測定值 40 hp
觸點負荷能力 輔助觸頭的 符合 UL A600 / Q600
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于主電路的短路保護
— 對于相配類型1 需要 gG: 160 A (690 V, 100 kA), aM: 80 A (690 V, 100 kA), BS88: 125 A (415 V,80 kA)
— 對于相配類型2 需要 gG: 80A (690V,100kA), aM: 50A (690V,100kA), BS88: 63A (415V,80kA)
● 用于輔助開關的短路保護 需要 gG: 10 A (500 V, 1 kA)
裝入/固定/外廓尺寸
裝入位置 可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°
緊固類型 按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊
● 并排裝配 是
高度 114 mm
寬度 75 mm
深度 130 mm
須遵守間距
● 單列式安裝的
— 向前地 10 mm
— 向上地 10 mm
— 向下地 10 mm
— 側向地 0 mm
● 到接地部件
— 向前地 10 mm
— 向上地 10 mm
— 側向地 6 mm
— 向下地 10 mm
● 到帶電壓部件
— 向前地 10 mm
— 向上地 10 mm
— 向下地 10 mm
— 側向地 6 mm
接口/ 接線端子
電氣連接規格
● 用于主電路 螺栓連接
● 用于輔助和控制電路 彈簧連接
● 接觸器上 用于輔助觸點 彈簧拉緊接頭
● 電磁線圈的 彈簧拉緊接頭
可連接的導線截面類型 用于主觸點
● 單芯線或多芯線 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
● 細芯線的 帶有電纜末端加工 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
可連接的導線截面 用于主觸點
● 細芯線的 帶有電纜末端加工 1 ... 35 mm²
可連接的導線截面 用于輔助觸點
● 單芯線或多芯線 0.5 ... 2.5 mm²
● 細芯線的 帶有電纜末端加工 0.5 ... 1.5 mm²
● 細芯線的 無電纜末端加工 0.5 ... 2.5 mm²
可連接的導線截面類型
● 用于輔助觸點
— 單芯線或多芯線 2x (0.5 ... 2.5 mm²)
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²)
— 細芯線的 無電纜末端加工 2x (0.5 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (20 ... 14)
AWG 號碼 作為已編碼可連接的導線截面
● 用于主觸點 18 ... 1
● 用于輔助觸點 20 ... 14
安全
產品功能
● 鏡像觸點符合 IEC 60947-4-1 是
● 優先級控制符合 IEC 60947-5-1 否
應用適宜性 安全關斷 是
B10 值 需求率較高 符合 SN 31920 1 000 000
引起危險的停機故障比例
● 低需求率時 符合 SN 31920 40 %
● 需求率較高 符合 SN 31920 73 %
失效率 [FIT] 低需求率時 符合 SN 31920 100 FIT
T1 值 用于檢測試驗間隔時間或使用時間 符合 IEC 61508 20 a
防護等級 IP 正面的 符合 IEC 60529 IP20
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
