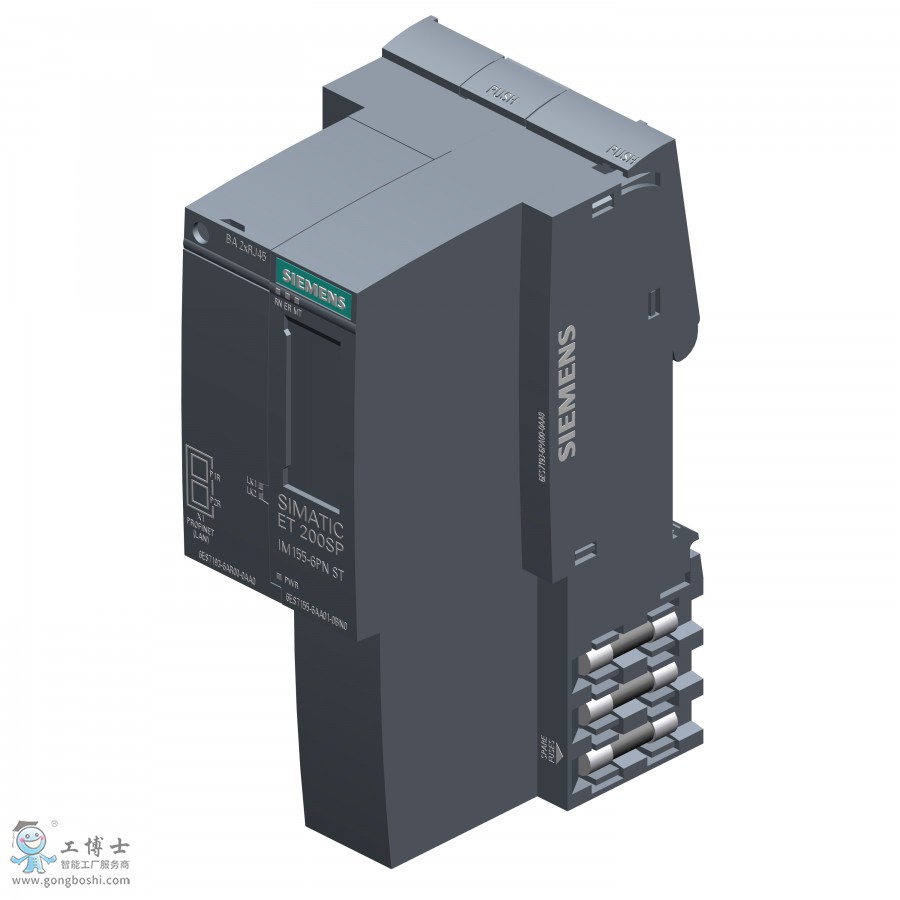

6ES7155-6AA01-0BN0  SIMATIC ET 200SP， PROFINET IM 捆綁包， IM 155-6PN ST， 至多 32 外圍模塊 和 16 ET 200AL 模塊， Single Hot SWAP， 捆綁包由以下部分組成： 接口模塊 (6ES7155-6AU01-0BN0)， 服務器模塊 （6ES7193-6PA00-0AA0)， 總線適配器 BA 2個RJ45 (6ES7193-6AR00-0AA0)

一般信息
產品類型標志		IM 155-6 PN ST
硬件功能狀態		FS01
固件版本
● 可更新固件		是的
產品功能
● I&M 數據		是的; I&M0 至 I&M3
● 運行期間更換模塊（熱插拔）		是的; 單個熱插拔
● 時鐘同步模式		不
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V14
● STEP 7 可組態/ 已集成，自版本		V5.5 SP4 以上
● PROFINET 版本 GSD 版 / GSD 修訂版以上		v2.3 / -
配置控制
通過數據組		是的
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是的
短路保護		是的
電源和電壓斷路跨接
● 停電/斷電跨接時間		10 ms
輸入電流
耗用電流（額定值）		450 mA
耗用電流，***大值		550 mA
接通電流，***大值		3.7 A
I²t		0.09 A²·s
功率
背板總線上的饋電功率		4.5 W
功率損失
功率損失，典型值		1.9 W
地址范圍
每個模塊的地址空間
● 每個模塊的地址空間，蕞大值		256 byte; 每個輸入端 / 輸出端
每個站點的地址空間
● 每個站點的地址空間，蕞大值		512 byte; 取決于組態
硬件擴展
組件載體
● 可操作 ET 200SP 模塊數量，至大		32
● 可操作 ET 200AL 模塊數量，至大		16
子模塊
● 每個站點的子模塊數量，至大值		256
接口
PROFINET 接口數量		1; 2 個端口（交換機）
1. 接口
物理接口
● RJ 45（以太網）		是的; 預安裝的BusAdapter BA 2x RJ45
● 端口數量		2
● 集成開關		是的
● BusAdapter (PROFINET)		是的; 可使用的總線適配器：BA 2x RJ45、BA 2x FC、BA 2x M12
協議
● PROFINET IO 設備		是的
● 開放式 IE 通訊		是的
● 氣液冗余		是的; PROFINET MRP
物理接口
RJ 45（以太網）
● 傳輸模式		PROFINET，100 Mbit/s，全雙工(100BASE-TX)
● 100 Mbit/s		是的; PROFINET，100 Mbit/s，全雙工(100BASE-TX)
● 自動協商		是的
● 自動交叉		是的
協議
PROFINET IO 設備
服務
— IRT		是的; 發射脈沖 250 µs 至 4 ms，125 µs 每步
— PROFIenergy		是的
— 按優先級啟動		是的
— 共享設備		是的
— 共享設備中的 IO 控制器的至大數量		2
冗余模式
● PROFINET 系統冗余 (S2)		不
氣液冗余
— MRP		是的
— MRPD		不
開放式 IE 通訊
● TCP/IP		是的
● SNMP		是的
● LLDP		是的
報警/診斷/狀態信息
狀態顯示		是的
報警		是的
診斷功能		是的
診斷顯示 LED
● RUN LED		是的; 綠色 LED
● ERROR LED		是的; 紅色 LED
● MAINT LED		是的; 黃色 LED
● 電源電壓監控 (PWR-LED)		是的; 綠色 PWR-LED
● LINK TX/RX 連接顯示		是的; BusAdapter上 2 個綠色的 Link LED
電位隔離
在背板總線和電子元件之間		不
在 PROFINET 和所有其他電路之間		是的; AC 1500 V
在電源和所有其他電路之間		不
允許的電位差
在不同電路之間		安全特低電壓 SELV
絕緣
絕緣測試，使用		707 V DC（測試類型）
標準、許可、證書
網絡負載等級		2
安全級別		符合安全級別 1 測試案例 V1.1.1
環境要求
運行中的環境溫度
● 水平安裝，蕞小值		0 °C
● 水平安裝，蕞大值		60 °C
● 垂直安裝，蕞小值		0 °C
● 垂直安裝，蕞大值		50 °C
參考海平面的運行高度
● 海拔安裝高度		5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
連接技術 / 標題
ET 連接
● 通過 BU/BA 發送		是的; + 16 ET 200AL 模塊
尺寸
寬度		50 mm
高度		117 mm
深度		74 mm
