店鋪基本資料信息
|
|||||||||||||||||||||||||

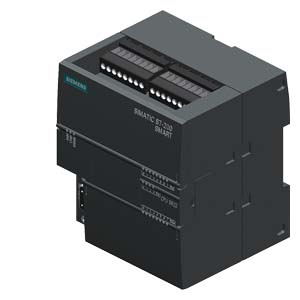

| *** 備件 *** SIMATIC S7-200 SMART，CPU SR20， 上，AC/DC/繼電器， 機載 I/O： 12 個 24V DC 數字輸入；8 DO 繼電器 2A； 電源：AC 47-63Hz 時 85-264V AC， 程序存儲器/數據存儲器 20 KB | ||
| 一般信息 | ||
| 產品類型標志 | CPU SR20 AC/DC/繼電器 | |
| 附帶程序包的 | ||
| ● 工程系統 | STEP 7 Micro/WIN SMART | |
| 安裝方式/安裝 | ||
| 導軌安裝 | 是; 標準導軌 | |
| 電源電壓 | ||
| 額定值 (AC) | ||
| ● AC 120 V | 是 | |
| ● AC 230 V | 是 | |
| 允許范圍，下限 (AC) | 85 V | |
| 允許范圍，上限 (AC) | 264 V | |
| 電源頻率 | ||
| ● 允許范圍，下限 | 47 Hz | |
| ● 允許范圍，上限 | 63 Hz | |
| 輸入電流 | ||
| 耗用電流（額定值） | 170 mA; AC 240 V 時 | |
| 耗用電流，***大值 | 290 mA; AC 120 V 時 | |
| 接通電流，***大值 | 9.3 A; 264 V 時 | |
| 輸出電流 | ||
| 電流輸出，***大值 | 300 mA; 24 V DC 傳感器電源 | |
| 用于背板總線 (DC 5 V)，***大值 | 1.4 A; ***大 5 V DC，用于 EM 總線 | |
| 功率損失 | ||
| 功率損失，***大值 | 14 W | |
| 存儲器 | ||
| 存儲器類型 | DDR | |
| 閃存 | 是 | |
| RAM | 是 | |
| 用于用戶數據的可用存儲器 | 8 kbyte | |
| 存儲器大小 | 12 kbyte; 程序存儲器 | |
| 微型存儲卡 | 是; microSDHC 卡（可選） | |
| 緩沖 | ||
| ● 存在 | 是; 免維護，RTC 需要 7 天。 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 150 ns; / 說明 | |
| 對于字運算，典型值 | 1.2 µs; / 說明 | |
| 對于浮點運算，典型值 | 3.6 µs; / 說明 | |
| 地址范圍 | ||
| 外設地址范圍 | ||
| ● 輸入端 | 144 byte; 256 位數字量輸入和 56 字模擬量輸入 | |
| ● 輸出端 | 144 byte; 256 位數字量輸出和 56 字模擬量輸出 | |
| 時間 | ||
| 時鐘 | ||
| ● 類型 | 硬件時鐘，未緩沖 | |
| ● 硬件時鐘（實時時鐘） | 是 | |
| ● 緩沖持續時間 | 7 d | |
| ● 每日偏差，***大值 | 120 s; 25 °C 時在 120s/月范圍內 | |
| 數字輸入 | ||
| 數字輸入端數量 | 12 | |
| ● 可用來實現技術功能的輸入端 | 6; HSC（高速運算） | |
| 源型輸入/漏性輸入 | 是 | |
| 可同時控制的輸入端數量 | ||
| 所有安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 12 | |
| 輸入電壓 | ||
| ● 輸入電壓類型 | DC | |
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | 1 mA 時 DC 5 V | |
| ● 對于信號“1” | 15 V DC，當為 2.5 mA 時 | |
| 輸入電流 | ||
| ● 對于信號“0”，***大值（允許的閉路電流） | 1 mA | |
| ● 對于信號“1”，典型值 | 4 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 可參數化 | 是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 | |
| — 從“0”到“1”時，***小值 | 0.2 ms | |
| — 從“0”到“1”時，***大值 | 12.8 ms | |
| 對于報警輸入端 | ||
| — 可參數化 | 是 | |
| 用于技術功能 | ||
| — 可參數化 | 是; 6 個單相：4 個 HSC，200 kHz；2 個 HSC，30 kHz 4 A/B 相：2 個 HSC，100 kHz；2 個 HSC，20 kHz | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m; 50 m 用于技術功能 | |
| ● 未屏蔽，***大值 | 300 m; 用于技術功能：否 | |
| 數字輸出 | ||
| 數字輸出端數量 | 8; 繼電器 | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 2 A | |
| ● 照明負載時的***大值 | 30 W; DC 時 30 W，AC 時 200 W | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，***大值 | 10 ms; ***大值 | |
| ● 從 ”1” 到“0”，***大值 | 10 ms; ***大值 | |
| 開關頻率 | ||
| ● 電阻負載的脈沖輸出端，***大值 | 1 Hz | |
| 繼電器輸出端 | ||
| ● 繼電器輸出端數量 | 8 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 150 m | |
| 接口 | ||
| 工業以太網接口數量 | 1 | |
| RS 485 接口數量 | 1 | |
| 1. 接口 | ||
| 接口類型 | PROFINET | |
| 電位隔離 | 是; 隔離的變壓器，1500V AC | |
| 傳輸速率的自動計算 | 是; 10/100 Mbit/s | |
| 自動協商 | 是 | |
| 自動交叉 | 是 | |
| 物理接口 | ||
| ● RJ 45（以太網） | 是 | |
| 協議 | ||
| ● PROFINET IO 控制器 | 是; 自 V2.4 | |
| ● PROFINET IO 設備 | 是; 智能設備（V2.5 及以上） | |
| PROFINET IO 控制器 | ||
| ● 傳輸速率，***大值 | 100 Mbit/s | |
| 服務 | ||
| — 可連接的 IO 設備數量，***大值 | 8 | |
| — 更新時間 | 4 ms; 更新時間***小值還取決于為 PROFINET IO 設置的通信組件、IO 設備數目以及所組態的用戶數據量。 | |
| 地址范圍 | ||
| — 輸入端，***大值 | 128 byte; 每個設備 | |
| — 輸出端，***大值 | 128 byte; 每個設備 | |
| 2. 接口 | ||
| 接口類型 | RS 485（***大 187.5 Mbps） | |
| 物理接口 | ||
| ● RS 485 | 是 | |
| PROFIBUS DP 主站 | ||
| 服務 | ||
| — S7 通訊 | 是 | |
| 協議 | ||
| PROFINET IO 支持的協議 | 是; RT 控制器（FW V2.4 及以上）智能設備（FW2.5 及以上） | |
| PROFIBUS | 是; 通過 CM DP 模塊 | |
| 協議（以太網） | ||
| ● TCP/IP | 是 | |
| 通信功能 / 標題 | ||
| S7 通訊 | ||
| ● 提供支持 | 是 | |
| ● 作為服務器 | 是 | |
| ● 作為客戶端 | 是 | |
| 調試功能測試 | ||
| 強制 | ||
| ● 強制 | 是 | |
| 集成功能 | ||
| 計數器 | ||
| ● 計數器數量 | 6 | |
| PID 調節器 | 是; PID 閉環控制功能：連續控制器輸出，二進制控制器輸出，自動/手動模式，***多 8 個回路 | |
| 脈沖輸出端的數量 | 3 | |
| EMV | ||
| 抗靜態放電干擾的能力 | ||
| ● 抗靜態放電干擾的能力符合 IEC 61000-4-2 | 是 | |
| — 空氣放電時的試驗電壓 | 8 kV | |
| — 接觸放電時的試驗電壓 | 4 kV | |
| 針對高頻電磁場的抗干擾能力 | ||
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3 | 是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） | |
| 與導線相關的抗干擾能力 | ||
| ● 電源導線的抗干擾能力符合 IEC 61000-4-4 | 是; 2 kV 符合 IEC 61000-4-4，脈沖 | |
| ● 信號導線的抗干擾能力，符合 IEC 61000-4-4 | 是; ±2 kV 符合 IEC 61000-4-4，脈沖 | |
| 針對通過高頻場引起的導線干擾量的抗干擾能力 | ||
| ● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6 | 是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6） | |
| 依據 EN 55 011 標準抑制無線電干擾輻射 | ||
| ● 極限值等級 A 適用于工業領域中的應用 | 是; EN 61000-6-4，發射干擾：在工業領域中使用。 | |
| 電纜傳導的干擾輻射和電纜傳導的干擾 | ||
| ● 通過電源電纜/交流電電纜的干擾發射 | EN 61000-6-4，發射干擾：在工業領域中使用。 | |
| 防護等級和防護類別 | ||
| 防護等級 IP | IP20 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| 環境要求 | ||
| 露天情況下 | ||
| ● ***大落差 | 0.3 m; 五個，在發貨包裝內 | |
| 運行中的環境溫度 | ||
| ● ***小值 | 0 °C | |
| ● ***大值 | 55 °C | |
| ● 水平安裝，***小值 | 0 °C | |
| ● 水平安裝，***大值 | 55 °C | |
| ● 垂直安裝，***小值 | 0 °C | |
| ● 垂直安裝，***大值 | 45 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 70 °C | |
| 氣壓符合 IEC 60068-2-13 標準要求 | ||
| ● 存放/運輸，***小值 | 660 hPa | |
| ● 存放/運輸，***大值 | 1 080 hPa | |
| 參考海平面的運行高度 | ||
| ● 安裝高度，***小值 | -1 000 m | |
| ● 安裝高度，***大值 | 2 000 m | |
| 相對空氣濕度 | ||
| ● 25 °C 時無冷凝運行，***大值 | 95 % | |
| 項目組態 / 標題 | ||
| 項目組態 / 編程 / 標題 | ||
| 編程語言 | ||
| — KOP | 是 | |
| — FUP | 是 | |
| — AWL | 是 | |
| 尺寸 | ||
| 寬度 | 90 mm | |
| 高度 | 100 mm | |
| 深度 | 81 mm | |
| 重量 | ||
| 重量，約 | 367.3 g | |
