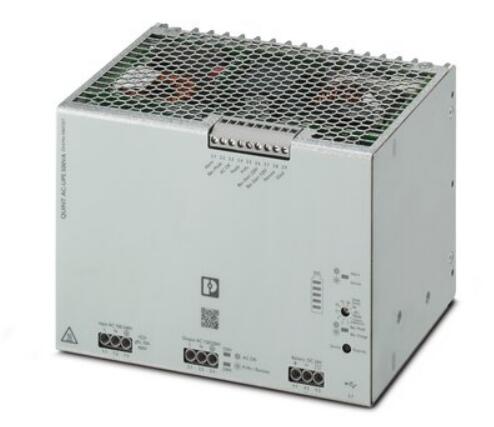

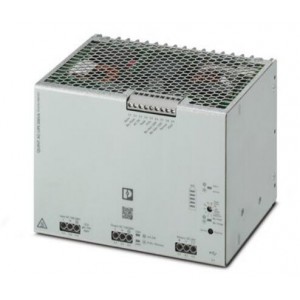

QUINT AC-USV， IQ Technology， DIN導軌安裝， 輸入: 120 V AC / 230 V AC， 輸出: 120 V AC / 230 V AC / 500 VA。
| 輸入電壓 | 120 V AC |
| 230 V AC | |
| 輸入電壓范圍 | 90 V AC ... 264 V AC |
| 額定輸入電壓范圍 | 100 V AC ... 240 V AC |
| 國家電網典型電壓 | 120 V AC |
| 電源電壓的電壓類型 | AC |
| 頻率范圍 (fN) | 45 Hz ... 65 Hz |
| 允許的備用保險絲 | ***大 25 A |
| 電耗量 | 6.9 A (100 V AC) |
| 2.86 A (240 V AC) | |
| 19 A (24 V DC) |
| 效率 | > 97 % (100 %負載，帶已充電的大功率存儲設備) |
| ~ 87 % (***負載) | |
| 視在功率 | 500 VA |
| 有功功率 | 400 W |
| 功率因數（cos phi） | 0.8 |
| 振幅因數 | 2.8 |
| 切換時間 | < 10 ms |
| UPS分類 | VFD-SS-311 |
| 并連 | 否 |
| 串連 | 否 |
| 過載容量 干線操作 | 符合內部保險絲要求 |
| 過載容量 電池操作 | 105 % (***) |
| 120 % ... 150 % (20 s / 5 s，然后關斷) | |
| 市電供電 | |
| 輸出電壓 | 120 V AC |
| 230 V AC | |
| 額定輸出電流（IN） | 4.17 A (120 V AC) |
| 2.17 A (230 V AC) | |
| ***大空載功耗 | 典型值 9 W (120 V AC) |
| 典型值 10 W (230 V AC) | |
| ***大額定負載功率損耗 | 典型值 10 W (120 V AC) |
| 典型值 11 W (230 V AC) | |
| 額定輸出頻率 | 60 Hz ±5 Hz |
| 50 Hz ±5 Hz | |
| 輸出保險絲 | 10 A 400 V gRL |
| 電池運行 | |
| 輸出電壓 | 120 V AC ±2 % |
| 230 V AC ±2 % | |
| 輸出電壓形狀 | 純正弦波 |
| ***大空載功耗 | 大約 23 W (120 V AC) |
| 大約 24 W (230 V AC) | |
| ***大額定負載功率損耗 | 大約 57 W (120 V AC) |
| 大約 54 W (230 V AC) | |
| 額定輸出頻率 | 60 Hz |
| 50 Hz | |
| ±5 % (網格引導) | |
| ±0.5 % (自我引導) | |
| 總諧波失真因子 (THD) | < 3 % (線性負載) |
| < 8 % (非線性負載) | |
| 電子電流限制 | > 2.5 x IN (> 200 ms) |
| 輸入 | |
| 輸入電壓 | 24 V DC |
| 深度放電保護 | 20 V DC ... 24 V DC (可參數化) |
| 額定容量范圍 | 3.4 Ah ... 200 Ah (5x 40 Ah) |
| 充電電流 | ***大 5 A |
| 充電結束 | 24 V DC ... 31 V DC (溫度補償) |
| 概述 | |
| 電池技術 | VRLA, VRLA-WTR, LI-ION (參見章節：訂貨數據) |
| 充電特征曲線 | IU0U |
| 允許的備用熔斷器 | 50 A |
| 接口 | USB (Modbus/RTU) |
| 接口數 | 1 |
| 接線方式 | MINI-USB B型 |
| 連接標識 | 5.1 |
| 鎖緊裝置 | 螺栓 |
| 傳輸原理 | USB 2.0 |
| ***大電纜長度 | 3 m |
| 電氣隔離 | 是 |
| 信號輸入 Bat.-Start | |
| 低信號 | 連接至SGnd < 2.7 kΩ |
| 高信號 | 打開（電池啟動和SGnd之間 > 200 kΩ） |
| 信號輸入 Remote | |
| 低信號 | 連接至SGnd < 2.7 kΩ |
| 高信號 | 打開（遠程和SGnd之間 > 35 kΩ） |
| 信號輸出 Alarm | |
| 位置 | 3.x |
| 信號分配 | 報警 |
| 位置標識 | 3.1 (Alarm) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| LED狀態指示燈 | 紅色 |
| 信號輸出 Battery Mode | |
| 位置 | 3.x |
| 信號分配 | Bat.-Mode |
| 位置標識 | 3.2 (Bat.-Mode) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| LED狀態指示燈 | 黃色 |
| 信號輸出 AC OK | |
| 位置 | 3.x |
| 信號分配 | AC OK |
| 位置標識 | 3.3 (AC OK) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| LED狀態指示燈 | 綠色 |
| 信號輸出 Ready | |
| 位置 | 3.x |
| 信號分配 | Ready |
| 位置標識 | 3.4 (Ready) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 A |
| LED狀態指示燈 | 綠色 |
| 信號輸出 P > PN | |
| 位置 | 3.x |
| 信號分配 | P>Pn |
| 位置標識 | 3.5 (P>Pn) |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| 信號接地SGnd | |
| 接線標識 | 3.9 |
| 功能 | 信號接地 |
| 參考電位 | 適用于信號輸入及信號輸出 |
| 相數 | 1.00 |
| 產品類型 | AC UPS |
| 產品系列 | QUINT AC-USV |
| MTBF (IEC 61709, SN 29500) | 445469 h (40 °C) |
| 絕緣特性 | |
| 保護等級 | I |
| 過電壓類別 | II |
| 污染等級 | 3 (≤ 130 V AC) |
| 2 (> 200 V AC) | |
| 產品尺寸 | |
| 寬度 | 180 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 安裝尺寸 | |
| 左側/右側安裝距離 | 0 mm / 0 mm |
| 頂部/底部安裝距離 | 50 mm / 50 mm |
| 安裝類型 | DIN導軌安裝 |
| 外殼材料 | 金屬 |
| 環境條件 | |
| 保護等級 | IP20 |
| 環境溫度（運行） | -25 °C ... 60 °C (> 50 °C: 2,5 % / K) |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| ***大高度 | ≤ 3000 m (> 2000 m: 0,6 % / 100 m) |
| 允許的***大相對濕度（操作） | ≤ 95 % |
| 電擊 | 所有方向20g，符合(EN 60068-2-27) |
| 振動（操作） | 5 Hz ... 100 Hz， 0.7g (EN 60068-2-6) |
| 不間斷電源系統 | |
| 標準標識 | 不間斷電源系統 |
| 標準/規格 | EN 62040-1 |
| UL | |
| 標識 | UL/C-UL Recognized UL 1778 |
| 低壓指令 | 符合低電壓指令2014/35/EC |
| 輻射干擾 | 噪音排放符合EN 62040-2標準 |
| 抗干擾 | 抗噪符合EN 62040-2標準 |
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
| 傳導性噪聲排放 | EN 62040-02 （C2級） |
| 靜電放電 | |
| 標準/規程 | EN 61000-4-2 |
| 靜電放電 | |
| 觸點放電 | ± 6 kV |
| 空氣放電 | ± 8 kV |
| 備注 | 標準 A |
| 高頻電磁場 | |
| 標準/規程 | EN 61000-4-3 |
| 高頻電磁場 | |
| 頻率范圍 | 80 MHz ... 6 GHz |
| 測試場強 | 10 V/m |
| 備注 | 標準 A |
| 快速瞬態（脈沖） | |
| 標準/規程 | EN 61000-4-4 |
| 快速瞬態（脈沖） | |
| 輸入 | ± 2 kV |
| ± 2 kV | |
| 輸出 | ± 2 kV |
| 信號 | ± 2 kV |
| ± 2 kV (USB) | |
| 備注 | 標準A（B適用于USB） |
| 電涌電壓負載（電涌） | |
| 標準/規程 | EN 61000-4-5 |
| 信號 | 1 kV (非對稱) |
| 備注 | 標準 A |
| 輸入/輸出 | ± 1 kV (對稱) |
| ± 2 kV (非對稱) | |
| 傳導干擾 | |
| 標準/規程 | EN 61000-4-6 |
| 傳導干擾 | |
| 頻率范圍 | 0.15 MHz ... 80 MHz |
| 信號 | 1 kV (非對稱) |
| 備注 | 標準 A |
| 工頻磁場 | |
| 標準/規程 | EN 61000-4-8 |
| 頻率 | 50 Hz |
| 信號 | 30 A/m |
| 備注 | 標準 A |
| 標準 | |
| 標準A | 規定限度內的正常操作行為。 |
| 標準B | 可通過設備自我恢復的操作性能臨時性降級。 |
| 訂貨號 | 1067327 |
| 包裝單位 | 1 pc |
| ***小訂貨量 | 1 pc |
| 銷售關鍵代碼 | CMUI15 |
| 產品關鍵代碼 | CMUI15 |
| GTIN | 4055626736082 |
| 單件重量（含包裝） | 3,062 g |
| 單件重量（不含包裝） | 2,724 g |
| 關稅號 | 8504402000 |
| 原產地 | DE |
