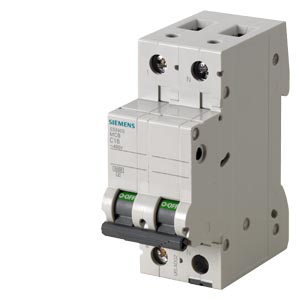

西門子低壓 5SN6506-7CN 小型斷路器 230V

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

5SN6506-7CN

		小型斷路器 230V，6kA，1P+n 極，C，6A
版本
產品品牌名稱		SENTRON
一般技術數據
極數		2
脫扣特性級別		C
過壓類別		III
污染程度		2
電壓
電壓類型工作電壓		AC
絕緣電壓 (Ui)
● 單相位運行時 AC 時測定值		250 V
電源電壓
供電電壓 AC 時測定值		230 V
工作電壓
● DC 時測定值 ***大值		72 V
供電電壓頻率測定值		50 Hz
交換容量
電流通斷能力
● 根據 EN 60898 測定值		6 kA
能源限制等級		3
耗散
損耗功率 [W] 電流測定值時 AC 時在熱運行狀態中每個電極		1.1 W
產品詳細信息
產品裝備防接觸保護		是
產品組件可一同切斷的中性線		是
產品特點
● 無鹵素		是
● 可密封		是
● 不含硅		是
產品擴展可安裝輔助裝置		是
連接
可連接的導線截面單芯線的 ***大值		25 mm²
可連接的導線截面多芯線
● ***小值		0.75 mm²
● ***大值		25 mm²
可連接的導線截面細芯線的帶有電纜末端加工
● ***小值		0.8 mm²
● ***大值		25 mm²
擰緊扭矩螺栓連接時
● ***小值		2.5 N·m
● ***大值		3 N·m
機械設計
高度		90 mm
寬度		36 mm
深度		76 mm
安裝深度		70 mm
寬度分配單元的數量		2
裝入位置		任意的
環境條件
環境溫度運行期間
● ***小值		-25 °C
● ***大值		45 °C
環境溫度存放期間
● ***小值		-40 °C
● ***大值		75 °C
