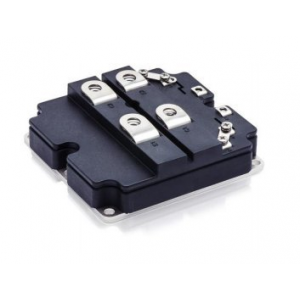

日立能源ABB的 IGBT 功率模塊有單相、雙相/相臂、斬波器 IGBT 和雙二極管模塊，電壓范圍為 1700 至 6500 伏。高功率 HiPak IGBT 模塊具有低損耗、軟開關性能和破紀錄的安全作業區 (SOA)。新推出的 62Pak 和 LoPak 快速開關中功率 IGBT 模塊具有低的開關損耗、全 175°C 運行、正方形 SOA 以及可插入式更換的標準封裝。
部件號 電壓 電流 類型 封裝
VCES(V) IC (A)
5SNG 0600R120500? 1200 2 x 600 相臂 IGBT LoPak
5SNG 0600R120590 1200 2 x 600 相臂 IGBT LoPak
5SNG 0900R120500* 1200 2 x 900 相臂 IGBT LoPak
5SNG 0900R120590* 1200 2 x 900 相臂 IGBT LoPak
部件號 電壓 電流 類型 封裝
VCES(V) IC (A)
5SNG 0150Q170300 1,700 2 x 150 相臂 IGBT 62Pak
5SNG 0200Q170300 1,700 2 x 200 相臂 IGBT 62Pak
5SNG 0300Q170300 1,700 2 x 300 相臂 IGBT 62Pak
5SNG 0225R170300 1,700 2 x 225 相臂 IGBT LoPak1
5SNG 0225R170390 1,700 2 x 225 相臂 IGBT LoPak1
5SNG 0300R170300 1,700 2 x 300 相臂 IGBT LoPak1
5SNG 0300R170390? 1,700 2 x 300 相臂 IGBT LoPak1
5SNG 0450R170300 1,700 2 x 450 相臂 IGBT LoPak1
5SNG 0450R170390 1,700 2 x 450 相臂 IGBT LoPak1
5SFG 0900X170100 * 1,700 2 x 900 相臂 MOSFET LinPak
5SNG 1000X170300 1,700 2 x 1000 相臂 IGBT LinPak
5SND 1200M170300 * 1,700 2 x 1200 雙 IGBT HiPak
5SNE 1200M170300 * 1,700 1200 斬波器 HiPak
5SNE 1600E170300 1,700 1,600 斬波器 HiPak
5SNA 1600N170300 1,700 1,600 單個 IGBT HiPak
5SFG 1800X170100 * 1,700 2 x 1800 相臂 MOSFET LinPak
5SNA 2400E170305 1,700 2400 單個 IGBT HiPak
5SNE 2400E170300 1,700 2400 斬波器 HiPak
5SNA 2400N170300 1,700 2400 單個 IGBT HiPak
5SNA 3600E170300 1,700 3,600 單個 IGBT HiPak
5SLA 3600E170300 1,700 3,600 單二極管 HiPak
部件號 電壓 電流 類型 封裝
VCES(V) IC (A)
5SNG 0250P330305 3,300 2 x 250 相臂 IGBT HiPak
5SNG 0450X330300 3,300 2 x 450 相臂 IGBT LinPak
5SLG 0500P330300 3,300 2 x 500 相臂二極管 HiPak
5SND 0500N330300 3,300 2 x 500 雙 IGBT HiPak
5SFG 0500X330100 * 3,300 2 x 500 相臂 MOSFET LinPak
5SNE 0800E330100 3,300 800 斬波器 HiPak
5SNA 0800N330100 3,300 800 單個 IGBT HiPak
5SNE 1000E330300 3,300 1,000 斬波器 HiPak
5SLD 1000N330300 3,300 2 x 1000 雙二極管 HiPak
5SNA 1000N330300 3,300 1,000 單個 IGBT HiPak
5SFG 1000X330100 * 3,300 2 x 1000 相臂 MOSFET LinPak
5SLD 1200J330100 3,300 2 x 1200 雙二極管 HiPak
5SNA 1200E330100 3,300 1200 單個 IGBT HiPak
5SNA 1200G330100 3,300 1200 單個 IGBT HiPak
5SNA 1200N330400* 3,300 1200 單個 IGBT HiPak
5SNA 1500E330305 3,300 1500 單個 IGBT HiPak
5SNA 1800E330400 3,300 1800 單個 IGBT HiPak
5SNA 1800G330400 3,300 1800 單個 IGBT HiPak
部件號 電壓 電流 類型 封裝
VCES(V) IC (A)
5SNG 0150P450300 4500 2 x 150 相臂 IGBT HiPak
5SLG 0600P450300 4500 2 x 600 相臂二極管 HiPak
5SLD 0650J450300 4500 2 x 650 雙二極管 HiPak
5SNA 0650J450300 4500 650 單個 IGBT HiPak
5SNA 0800J450300 4500 800 單個 IGBT HiPak
5SNE 0800G450300 4500 800 斬波器 HiPak
5SNA 1000J450300 4500 1,000 單個 IGBT HiPak
5SLD 1200J450350 4500 2 x 1200 雙二極管 HiPak
5SNA 1200G450300 4500 1200 單個 IGBT HiPak
5SNA 1200G450350? 4500 1200 單個 IGBT HiPak
5SLD 1500J450350 * 4500 2 x 1500 雙二極管 HiPK
5SNA 1500E450300 4500 1500 單個 IGBT HiPak
5SNA 1500G450300 4500 1500 單個 IGBT HiPak
5SNA 1500G450350 4500 1500 單個 IGBT HiPak
部件號 電壓 電流 類型 封裝
VCES(V) IC (A)
5SNA 0400J650100 6,500 400 單個 IGBT HiPak
5SNA 0500J650300 6,500 500 單個 IGBT HiPak
5SLD 0600J650100 6,500 2 x 600 雙二極管 HiPak
5SNA 0600G650100 6,500 600 單個 IGBT HiPak
5SNA 0750G650300 6,500 750 單個 IGBT HiPak
5SNA 1000G650300 6,500 1,000 單個 IGBT HiPak
5SLD 1000J650300 * 6,500 2 x 1000 雙二極管 HiPak
