批發電力專門的作用ups電源3000VA/2400W（單進單出）

產品名稱：電力專門的作用UPS電源（單進單出）

產品類別：電力專門的作用UPS電源

一、ups電源3000VA/2400W產品概述：

電力專門的作用UPS是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能 。重要用于電力運動、RTU、電力載波、電力監控等。市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器給負載供 電；若交流電網輸入異常或斷電時，則由電力系統后備的直流屏經逆止二可以的管逆變供電，當直流屏欠壓或斷電時，靜態開關切換到旁路供電；市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。

二、單進單出ups電源3000VA/2400W工作原理：

1、市電工作模式

　　主電交流電輸入經隔離變壓器、整流器、濾波器變換成穩定的直流后，再通過SPWM逆變器、逆變?yōu)V波器、隔離變壓器逆變出純凈的交流電通過逆變靜態開關切換到輸出。

2、逆變工作模式

　　當主電異常時，直流屏蓄電池通過SPWM逆變器逆變出交流電，通過逆變靜態開關切換到輸出。

3、旁路運行模式

　　當逆變器未開啟或異常時，轉換為旁路運行，輸出負載轉為由旁路輸入經旁路靜態開關輸出。

4、手動維修運行模式

市電正常時，單相220V交流（或三相380V）經過隔離，整流濾波后給逆變器供電，若交流輸入斷電，則將電力系統自備的直流屏經過反二可以的管給逆變器供電，再經過輸出隔離后給重要負載供電；若直流屏斷電，則扔由交流輸入供電；若逆變器過載或故障，則由靜態開關切換至旁路供電。

批發電力專門的作用ups電源3000VA/2400W（單進單出）是一款繼承上一代城堡系列UPS 的***品質，并在其基礎上表現更加出色的雙轉換在線式UPS。在有效解決9 種電力問題（斷電、市電電壓過高或過低、電壓瞬間跌落或減幅震蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動）的基礎上，C1-10kVA大幅提高了其在可靠性、性、適應性和靈活性等方面的表現，滿足了用戶對穩定且不間斷電力的需求。同時，其所具備的豐富的可擴展功能，也為滿足用戶的個性化需求提供了保障。

三、單進單出ups電源3000VA/2400W產品特點：

    采用豪華機柜，美觀大方

    采用工頻隔離變壓器，大功率日本三菱原裝IGBT模塊和三菱IGBT專門的作用的驅 動芯片，很大程度上提高電源的可靠性，沖擊能力

    市電供電/直流逆變供電之間零延時轉換；逆變 旁路≤4ms

    交流輸入、直流輸入和交流不間斷輸出之間隔離

    具有零延時，保證在交流輸入斷電后，輸出沒有任何中斷

    采用DSP數字化控制技術，智能型檢測及監控功能

    高速IGBT驅動逆變器

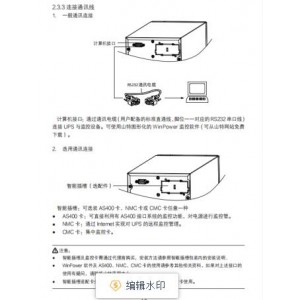

    無源接點和RS232/485監控

    瞬態響應時間短、波形失真小、逆變效率高、輸出電壓穩定，過載能力、干擾能力強

    具有過壓、欠壓、過流、短路、接反等多種保護功能

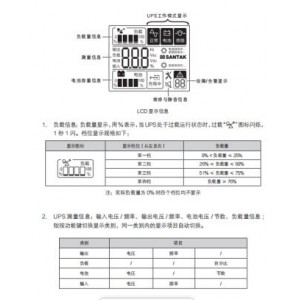

    大屏幕LCD中文操作監控界面

    整流器

單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±10%，負載在的范圍內變化時，整流器輸出直流電壓穩定在±1%內。

    逆變器

采用SPWN技術，通過IGBT模塊逆變器把直流電壓變換為標準的正弦波交流電壓，就可以大程度地降低失真，減小濾波器的體積。這樣在負載變化時取得可以的可以的動態特性。

    直流屏

在市電欠壓或故障時，與直流端相聯的直流屏就會自動毫無間斷地供電。直流屏放電時會給出信號。如果放電至可以的限電壓，系統就會轉入備電運行。在接近終止放電電壓時，系統將給出警示信號。

    市電/備電

在使用雙路交流（市電為主電，另外一組為備電）的機型時，市電異常或故障時，轉為備用電源供電。兩路交流輸入都故障時，才轉為直流屏供電。

    靜態開關

靜態開關可實現不間斷的完成旁路與逆變的切換功能，切換可以自動完成也可以通過手動完成。

    智能監控

通過RS232/RS485、無源接點、電量變送信號將UPS的工作狀態和數據實時的傳輸?shù)紻CS系統，實現智能監控。

四、單進單出ups電源3000VA/2400W技術參數

本手冊適用于 CASTLE(2021) 列產品，包括：

    C1K： 內置 1A 充電器，2 節 9 Ah 電池。

    C1KS：內置 6A 充電器，電池外接。

    C2K： 內置 1A 充電器，4 節 9 Ah 電池。

    C2KS：內置 6A 充電器，電池外接。

    C3K： 內置 1A 充電器， 6 節 9 Ah 電池。

    C3KS：內置 6A 充電器，電池外接。

型號 C1K C1KS C2K C2KS C3K C3KS

    尺寸（寬 × 深 × 高）mm 144× 345× 229 190× 393× 328

    凈重（Kg） 9.2 4.2 17.2 7.9 22.6 8.3

    額定容量 1kVA/800W (1kVA/900W)2kVA/1600W (2kVA/1800W)3kVA/2400W (3kVA/2700W)

    輸入輸入方式 單相接地

    額定電壓 220VAC

    電壓范圍 115-300VAC

    頻率 40-70Hz

    功率因數 0.98

    旁路電壓 80VAC×(1±5%) ～ 285VAC×(1±5%)

    默認 180VAC×(1±5%) ～ 264VAC×(1±5%)

    輸出輸出方式 單相接地

    額定電壓 220VAC

    功率因數 0.8 (0.9) ①

    電壓精度 ±2%

    輸出頻率市電模式 1. 輸入頻率在 46-54 Hz 時，輸出和輸入保持一致

2. 輸入頻率小于 46Hz 或大于 54Hz 時輸出頻率鎖定 50Hz

    電池模式 50 ±0.05 Hz

    過載能力（市電 25℃ ,

    輸出功因 0.8）105%±5%< 負載≤ 150%±5%, 47s-25s 轉旁路并報警

    150%±5%< 負載≤ 200%±5%, 25s-300ms 轉旁路并報警

    負載 >200%±5% , 200ms 轉旁路并報警

    轉換時間0ms （市電 電池）<4ms（市電 旁路）

    電池電池組電壓 24VDC 36VDC 48VDC 72VDC 72VDC 96VDC

    電池容量 × 數量 12VDC×2 12VDC×3 12VDC×4 12VDC×6 12VDC×6 12VDC×8

    后備時間（25℃） PF=0.8 滿載≥ 4.5 分鐘 PF=0.9 滿載≥ 3 分鐘

    電池充電時間 5 小時充至 90%( 標準型 )

    取決于外接電池組容量（長效型）

    EMC 標準 GB/T 7260.2:2009 IEC 62040-2:2016

    國家標準 GB 7260.1-2008

    行業標準 YD/T 1095-2018 CQC 3108-2011

    工作環境溫度 PF=0.8 0℃～ 40℃ PF=0.9 0℃～ 30℃

    存儲溫度 -25℃～ 55℃

    環境濕度 20% ～ 90%（無冷凝）

    海拔高度 <1000m

單進單出ups電源和三進單出ups電源的有以下區別

    1、 UPS的意思為“不間斷電源”，是英語“Uninterruptible Power Supply”的縮寫，它可以保障計算機系統在停電之后繼續工作一段時間以使用戶能夠緊急存盤，不致因停電而影響工作或丟失數據。

    2、UPS不間斷電源在設計的時候，根據設備要求電壓設計出三種輸入輸出模式:單進單出、三進單出、三進三出。UPS不間斷電源單進單出指的是輸入和輸出都是220V。三進單出是輸入是380V輸出是220V，三進三出是輸入輸出都是380V。

    3、三進三出不間斷電源和三進單出不間斷電源各有優勢，3進3出的相對來說比較穩定，三進三出可以輸出220V或者380V的電壓，但三進單出的UPS電源只能輸出220V。
