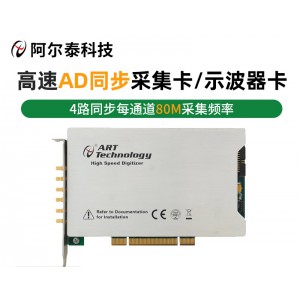

PCI-8512B/8514B分別是4通道12位/14位80MS/s采樣數字化儀， 專為輸入信號高達40M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為+ 1V或者+5V。配備了容量高達1GB/2GB的板載內存,擺脫了PCI總線帶寬的限
制，使之能存儲更長時間的波形。PCI-8512B/8514B分別配備了12位/14位高線性度的AD轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
PCI8514B
指標參數
|
模擬量輸入
|
通道數
|
單端4路
|
|
精度
|
14位
|
|
采樣頻率
|
80MS/s
|
|
模擬帶寬
|
40MHz
|
|
存儲器深度
|
板載1GB DDR2 SDRAM (可定制2GB DDR2 SDRAM)
|
|
AD量程
|
±5V，±1V
|
|
觸發源
|
軟件觸發、ATR觸發、DTR觸發、
TRG0~TRG7信號觸發（用于多卡同步）
|
|
耦合方式
|
直流、交流
|
|
模擬輸入阻抗
|
1MΩ（50Ω可定制）
|
|
支持多卡同步
|
|
軟件自動校準
|
