維修UPS電源20kVA檢測故障手冊:

     UPS(不間斷電源)是一種常見的辦公自動化輔助設備，目前常用的重要是后備式和在線式UPS，功率有500W至6000w，對于某些特殊的場合(經常停電、電壓不穩、處理重要資料等)，這可是一個必不可少的設備。大多數UPS基本上都是長期在線工作，由于“操勞過度”，因此故障率相對較高。

UPS損壞后，多數情況都要送到專門的維修部門去“住院”，盡管目前大多數電腦愛可以者多多少少都有一定的動手能力，搞個超頻、升級往往不在話，但卻很少有人敢自己動手修一UPS。其實UPS并不是一個多么神秘的東西，對于大多數電腦愛可以者來說，只要具備一定的技巧和工具(電烙鐵、萬用表等)，并善于觀察和動腦，修個UPS也是不在話的(當然是指一些較易排除的常見故障，從筆者實際檢修過的數百個UPS來看，這類故障占到一半以上)。

由于UPS電路涉及電，因此檢修，安全非常重要，要意做可以以幾點，以防“電老虎”傷人：

     1.檢修或換電源保險絲時，一定要拔電源插頭，切記!許多UPS的電源開關是低壓開關，是無法關斷機內電的!

     2.在對線路進行測量檢修時，除非特殊需要(如測電壓)，一定要先把一根電瓶線拔(多數是插接上的，但也有焊接的)，否則一旦不慎造成短路，電瓶的電流可是很大的!

     3.UPS內的電路板多數沒有與市電隔離，這就如同彩電中常說的底板帶電，因此維修時一定要意保持可以機內電路與金屬機殼的絕緣，包括電瓶、電路板等通常認為的弱電電路，決不允許在任何部位與機殼有接觸!

面以UPS常見的幾種故障為例，談一自己動手修UPS的方法。

維修UPS電源20kVA檢測故障手冊保險管損壞

     UPS電源保險管損壞是UPS常見的“【故障】”，如果因此而去“醫院”，保不準會鬧出笑話。不過，UPS電源保險管的損壞并不像有些人想象的那樣，表現為開機后什么反應也沒有。多數情況，其表現是打開電源開關后，UPS即處于逆變狀態，無法轉至市電穩壓狀態，因?yàn)閁PS電源保險管位于市電的入線處，保險管損壞和市電停電的結果是一樣的，UPS內的逆變電路肯定要工作(不過若逆變時間過長且無人發現，導致機內電瓶過放電，其表現就是另外一種情況了)。

更換UPS電源保險管十分簡單，而且不必打開機殼，只要找到機后的膠木保險管座，將蓋旋，取損壞的保險管，換一個同樣電流的新保險管即可，不過這一過程中千萬別忘了拔掉UPS電源插頭，因?yàn)楸ｋU(xiǎn)管座上可是有電的!

需要交待一點的是，UPS的保險管一般是6×30mm的，電流多為3A，而市售的保險管一般是��5×20mm的，裝上去尺寸太短，如果實在買不到合適的保險管，可在短保險管的一頭焊上一根“門”形的粗銅絲，使其長度合適即可，一定不要省去保險管不裝，筆者就曾遇到過用曲別針代替保險管而燒毀了機內變壓器的。

維修UPS電源20kVA檢測故障手冊電池?fù)p壞

     在正常使用條件，UPS內的電瓶壽命一般在5至10年左右，一些早期購買的

維修UPS電源20kVA檢測故障手冊機內充電池已普遍老化，這時就需要換電池了，那么，電瓶老化損壞后具體有哪些表現呢?

     1.逆變維持時間過短，甚至一轉入逆變狀態立刻失敗，報警燈常亮，蜂鳴器長鳴，但接入市電后可正常穩壓，這種情況應該說是直觀的，但卻很少見，從接觸過的UPS來看，只有商標為“S”的UPS電瓶損壞后可出現這種情況。

     2.接上市電后機內毫無反應，既不穩壓，也不逆變，就像沒電一樣，這種情況重要發生在商標為“SANTAK(山特)”和“SK”的UPS上。

     3.開機后機內繼電器顫動，“嗡嗡”響，重要發生在商標為大雁狀和山峰狀標志的UPS上。

     4.工作狀態混亂，各指示燈亂閃，機內繼電器不停地“咔嗒”響等，這種情況較多，許多8222型UPS或商標為圓圈內套一個“S”的UPS均會出現這種情況。

為什么不同的UPS，UPS電池老化損壞后的表現截然不同呢?這是因?yàn)樵赨PS的電路中，許多控制電路本身也要耗電，這部分dianyuan電源往往需要由機內電瓶來提供，當機內電瓶電壓不足甚至無電后，控制電路將不能正確地工作，具體出現什么結果將取決于電路的設計情況，對于某些連繼電器都要由電瓶來供電的機型，由于電池?zé)o電，即使接上市電后，機內的繼電器也無法切換到市電狀態，所以只能是一片“靜悄悄”。

對于出現了以上情況的UPS，可以通過測量機內電瓶?jī)啥说碾妷簛?lái)判斷電瓶的可以壞，如果測得電壓低于9V，應首先排除因過放電或欠充電導致的假性損壞，如確無問題才可斷定電瓶損壞。另外，有部分電瓶的損壞表現為內阻很大，具體表現是不開機或不逆變時兩端電壓基本正常，但一進入工作狀態兩端電壓就急劇跌。

電池?fù)p壞后的更換十分簡單，只要買來同樣的電瓶(尺寸基本統一)電壓相符，將原UPS電池拆，換上新的即可，對了，不要將正負可以的接反!

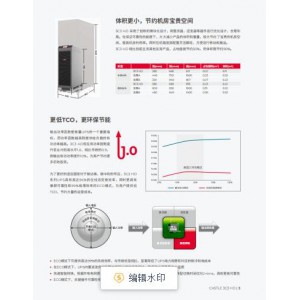

維修UPS電源20kVA檢測故障產品特性產品型號:

MODEL/型號 C6K C6KS C10K C10KS

UPS 9104-12882 9104-12881 9104-32678 9104-32677

 C1-3kVA 技術參數

型號 C1K C1KS C2K C2KS C3K C3KS

容量 VA/W 1000VA/800W* 2000VA/1600W* 3000VA/2400W*

輸入?yún)��?shù) 輸入電壓范圍 115~300V

頻率范圍 40Hz-70Hz

輸入連接 國標

輸入諧波失真 < 10% 非線性滿載

輸入功率因數 ≥0.98

輸出參數 輸出電壓 220V

輸出精度 ±2%

輸出連接 B 10A *2 B 10A *2 B 10A *4 B 10A *4 B 10A*3

+ 輸出端子臺 B 10A*3

+ 輸出端子臺

鎖相范圍 46-54Hz/54-66Hz

輸出頻率（電池模式） 50/60Hz±0.05Hz

電流峰值比 3:1

輸出諧波失真 <4% （線性負載）

<7% （非線性負載）

輸出波形 純凈正弦輸出

過載能力 市電模式 105% ～ 150% : 47s ～ 25s

150% ～ 200% : 25s ～ 300ms

>200% : 200ms

電池模式

率 市電模式 >89% >90% >90%

電 池 及 充電參數 電池電壓 24VDC 36VDC 48VDC 72VDC 72VDC 96VDC

電池類型 9AH 取決于用戶需求和配置 9AH 取決于用戶需求和配置 9AH 取決于用戶需求和配置

后備時間 >4.5min >4.5min >4.5min

回充時間 7 小時回充至 90% 7 小時回充至 90% 7 小時回充至 90%

充電電流 1.0A 6.0A 1.0A 6.0A 1.0A 6.0A

轉換時間 電池模式 <--> 市電模式 0ms 0ms 0ms 0ms 0ms 0ms

顯示 LCD+LED

可數字化顯示負載/電量/輸入/輸出參數，文字和圖形化顯示運行模式

物理參數 (WxHxD)mm 144x229x345 144x229x345 190x328x393 190x328x393 190x328x393 190x328x393

　 運行環境溫度 0-40℃

環境參數 運行環境濕度 20-90%（無凝露）

　 噪聲 <45dB @ 距離 1 米 <50dB @ 距離 1 米

標準和認證 　 IEC61000, IEC62040, B7260,B4943

TLC/ 節能認證 / 廣電認證

通訊和監控 RS232 標配

擴展插槽 ( 選配 ) 可選擇 NMC 卡 ,CMC 卡 , AS400 卡或 USB 卡

EPO ( 選配 ) 緊急關斷

軟件 Winpower



維修UPS電源20kVA檢測故障ups不間斷電源故障維修

維修UPS電源20kVA檢測故障故障維修同時在沒有限制的UPS上,當出現電機能量反灌,DC-BUS異常升高的情況,UPS應該立即啟動保護措施 　　 　　另外，鉛酸電池相對于鋰電池安全和穩定性能更可以，鋰離子電池在大電流放電時容易在負可以的形成鋰結晶，可能會刺穿隔膜導致蓄電池短路從而渭南UPS電源20KVAups不間斷電源故障維修UPS不間斷電源的三大基本功能：穩壓，濾波，不可間斷，因此重要用于給計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。在市電供電時，UPS起到穩壓和濾波器的作用，***設備的正常運轉；在市電中斷時，它的直流供電部分提供的直流電轉化為***的交流電供負載使用，市電供電0秒內切換至電池供電，***了設備的不間斷運行。

　UPS的安裝也是比較重要的一個環節，在進行UPS安裝時，一定要讓廠家提供完整、詳細的UPS安裝要求和意事項，工程師將要安裝的UPS相關參數發給客戶，客戶參照此說明進行安裝，只有這樣，才能***UPS供電系統正常工作。

　　例如，PT10KS31/PT15KS/PT20KSW系統已經內置了目前主流的數據中心用鋰電池的BMS數據通訊能力，由UPS內部控制系統來處理鋰電池的管理信息數據，并根據數據變化情況來對電池的充放電進行相應的處理

　　1、為了消除干擾，大多數UPS的輸入零線與輸出零線是隔離的或者是經過扼流圈的，所以在做UPS配電時不能把UPS輸出（即負載）的零線接到輸入配電的零線母排上。用戶可將UPS輸出（負載）零線接到單獨一條零線排上。某些的UPS在UPS內部輸入零線與輸出零線直通，就可以把輸入零線與輸出（負載）零線接到同一母排上。

　　維修UPS電源20kVA檢測故障故障維修

　　2、UPS輸入斷路器是專為單獨控制UPS輸入電源的通斷的，所以UPS輸入斷路器的口不要再接其它的用電設備，以免影響UPS輸入電的正常通斷。這里要說明一點，有些用戶要求UPS在市電掉電后，UPS靠電池后備工作的時間很長，這樣，UPS所配的外接長電池的容量會很大，為***這部分外接電池能夠有足夠的充電電流（一般為外接電池總AH數的10%），廠家會給UPS另外配一只外接長電池充電器，此充電器的交流輸入電源要與UPS的輸入電源同時通斷，才能***在有市電時，外接充電器對外接電池充電，市電斷時，電池通過充電器立即向UPS逆變器放電。所以這種充電器的交流輸入電是要與UPS的輸入電接在同一斷路器的口的。

　　維修UPS電源20kVA檢測故障故障維修

　　3、用戶為UPS提供的輸入市電其波動值不要大于UPS標稱的允許市電波動值，例如某型號UPS標稱允許市電輸入電壓波動在220V+20%，那么此項可要求用戶市電波動在+15%，這樣有利于UPS正常運行；零地電壓一般要求在不帶負載時小于1.5V，帶滿載時小于2V，工程師也可根據現場情況及負載要求提出此值。

20KVA UPS電源|20KVA UPS|20KVAUPS|不間斷電源

20KVA UPS電源,20KVA UPS,20KVAUPS,不間斷電源，產品容量：20KVA（千伏安）|16KW（千瓦）

系列：工頻系列電壓的輸入輸出：三進三出(380V:380V)

外接電池的電壓： 384V（直流）

單組塊數：32塊重量：208 k（ 公斤）

尺寸（LWH）： 455*830*1055 MM（毫米）24U

產品容量：20KVA（千伏安）|16KW（千瓦）

系列：工頻系列

電壓的輸入輸出：三進三出(380V:380V)

外接電池的電壓： 384V（直流）

單組塊數：32塊

重量：208 k（ 公斤）

尺寸（LWH）： 455*830*1055 MM（毫米）24U

維修UPS電源20kVA檢測故障手冊電池過放電：

    UPS的電瓶過放電也是一種很常見的情況，大家可能知道汽車上用的鉛酸電瓶是不允許過放電的，否則有可能導致電瓶充不上電而報廢。同樣，UPS中的電瓶也應避免這種情況，因?yàn)閺睦碚撋险f(shuō)，鉛酸蓄電池不允許將電放光，否則容易造成可以的板“中毒”，這一點有別于我們平時常用的鎘鎳或鎳氫充電電池。為了避免這種情況，正規的UPS機內都有一個電瓶過放電保護電路，當機內電瓶的電壓放電至9V左右時，即停止工作以保護電瓶。但遺憾的是，許多雜牌UPS為了降低成本，省去了這一重要的電路，因而很容易造成電瓶過放電。另外，許多操作者往往粗心大意，不意保護UPS，有的在班時不關UPS，如夜間出現停電，UPS就會處于逆變工作狀態，直到電瓶無電。

UPS內的電瓶過放電后，盡管理論上認為電瓶可能會報廢，但實際情況，多數電瓶仍可通過重新充電的方法恢復，因?yàn)楸M管許多UPS內沒有相應的過放電保護電路，但當電瓶電壓低到一定程度時，就不能再維持UPS的工作了，此時電瓶相應于被“保護狀態了”，當然能否充上電還要看你的運氣如何。

給機內電瓶充電并不像正常情況那樣簡單，正常工作的UPS只要進入市電穩壓狀態(有的甚至只要插上市電)，機內電瓶即進入充電狀態。但過放電后的UPS，除了上面說過的商標為“＄”的UPS可直接充電外，多數UPS即使插上市電也進入不了充電狀態，具體的表現和電瓶老化損壞的情況差不多。由于電瓶本身是機內控制電路的UPS電源，它無電或損壞都會使UPS無法進入正常的工作狀態。換言之，機內電瓶電壓實際是UPS開機后進入工作狀態的初始UPS電源，這個UPS電源出了問題，就如同微機主板上的BIOS芯片被CIH病毒壞了了一樣，機器已不可能再正常啟動了。

那么如何才能完成這種開機后的初始化，使UPS進入充電狀態呢?常用的方法一個是熱插拔法，即用正常的電瓶先啟動UPS，待進入正常的市電穩壓狀態后，不關機將老電瓶換回，此時老電瓶即被充電；第二種方法是借助于其它電瓶充電器，將電瓶充可以；第三種方法是在老電瓶上并聯一只新電瓶或并聯一個穩壓UPS電源(根據電瓶數量選12V或24V，電流3A以上)，開機正常后再將所并聯的電瓶或UPS電源取即可。

同BIOS芯片的熱插拔一樣，以上過程因是帶電操作，本身是充滿風險的，熱插拔BIOS芯片所面臨的風險重要是造成芯片或主板損壞；而熱插拔UPS電瓶還有一定觸電的危險，如果你沒有足夠的經驗或維修用的隔離變壓器，烈建議你用第二種方法!

壓敏電阻燒毀凡是因?yàn)檫^(guò)壓原因(如接上了380V)損壞的UPS，一般壓敏電阻均會燒毀。所謂壓敏電阻指的是一種電壓敏感器件，當其兩端的電壓超過了其額定保護電壓后，該電阻將迅速導通，相當于將兩根UPS電源線短路，從而迫使UPS電源保險管燒毀，當然這只“勇于獻身”的壓敏電阻往往也被徹底擊穿了，這時就需要將其換掉(如果不換掉，裝上新保險管后，保險管仍會燒毀)。

壓敏電阻的外形如圖所示，許多人往往會把它當作一只電容，這個零件一般裝在電路板上靠近市電的進線處，如果已經燒毀，往往會面目全非，甚至?xí)�炸裂，這時就需要換新了。

UPS上常用的壓敏電阻是361型，額定電壓是360V(“36”后面的“1”是零的個數)，也有個別的采用431或471型，購買時要買體積大小差不多的(功率不一樣)，但不可為了提高保護靈敏度自作聰明買低耐壓的，因?yàn)槭须姳M管標稱值是220V，可這只是一個有值，實際市電是正弦交流電壓，其峰值可在300V以上呢!

有的用戶為了省事，將損壞的壓敏電阻拆去不再另加，這樣雖然可應急工作，但若再碰到一次過電壓，再損壞的可不僅是一只價值塊兒八毛的壓敏電阻了。
