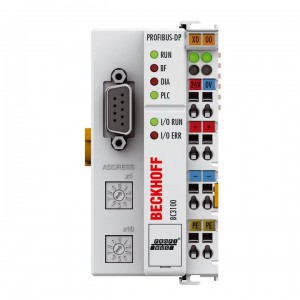

BC3100 總線端子控制器是一款具有集成 PLC 功能的總線耦合器，并具有PROFIBUS現場總線接口。它是一個智能從站，可作為PROFIBUS系統中的分布式智能。在 BC3100 中，一個單元由控制器、1 至 64 個端子以及一個總線末端端子組成。

PROFIBUS 控制器提供高達 12 Mbaud 的自動波特率檢測和兩個用于地址分配的地址選擇開關。

總線端子控制器使用TwinCAT  2 編程系統根據 IEC 61131-3 進行編程。BC3100的配置/編程接口用于加載PLC程序。如果使用軟件PLC TwinCAT，也可以通過現場總線加載PLC程序。所連接總線端子模塊的輸入和輸出在 PLC 的默認設置中進行分配。每個總線端子模塊均可配置為直接通過現場總線與上位自動化設備交換數據。同樣，預處理數據可以通過現場總線在總線端子控制器和上位控制器之間交換。

分布式信號處理控制器

用于 BC3100 和 BC3150 的編程系統 TwinCAT 根據 IEC 61131-3 運行，獨立于制造商。PLC程序可以用五種不同的編程語言（IL、FBD、LD、SFC、ST）編寫。此外，TwinCAT 還提供廣泛的調試功能（斷點、單步、監控……），這有助于調試。還可以進行循環時間的調整和測量。
