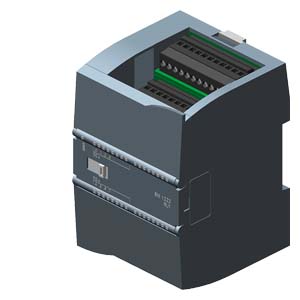

西門子s7-1200 6ES7222-1XF32-0XB0 數字量輸出模塊

點擊圖片查看原圖

品牌：	西門子
產品名稱：	數字量輸出模塊
單價：	面議
所在地：	北京
有效期至：	長期有效
最后更新：	2023-11-06 17:08
瀏覽次數：	129

店鋪基本資料信息

西門子工控銷售維修
[VIP第3年] 指數:4
通過認證 [誠信檔案]
聯系人張承欣(先生) 工程師
會員 [當前離線] [加為商友] [發送信件]
郵件ht@gongboshi.com
電話18500240656
手機18500240656
地址北京市朝陽區東土城路4號金泰騰達寫字樓A座4層

產品詳細說明

技術數據

		SIMATIC S7-1200，數字輸出 SM 1222，8 DO，繼電器轉換觸點
一般信息
產品類型標志		SM 1222，DQ 8x 繼電器 / 2 A
電源電壓
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
來自背板總線 DC 5 V，***大值		140 mA
數字輸出端
● 來自負載電壓 L+，***大值		16.7 mA / 繼電器線圈
功率損失
功率損失，典型值		5 W
數字輸出
數字輸出端數量		8
● 在組件中		1
短路保護		否; 外部預設
輸出端的通斷能力
● 電阻負載時的***大值		2 A
● 照明負載時的***大值		DC 時 30 W，AC 時 200 W
輸出電壓
● 額定值 (DC)		5 V DC 到 30 V DC
● 額定值 (AC)		5 到 250 V AC
輸出電流
● 對于信號“1”的額定值		2 A
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值		10 ms
● 從 ”1” 到“0”，***大值		10 ms
輸出端的總電流（每組）
水平安裝位置
— *高可達 50 ℃，*大值		2 A; 每個零線的電流
繼電器輸出端
● 繼電器輸出端數量		8
● 繼電器線圈 L+ (DC) 的電源電壓		24 V
● ***大操作循環數		在負載額定電壓為 100000 時，機械電流為 1 千萬
觸點的通斷能力
— 電感負載時的***大值		2 A
— 照明負載時的***大值		DC 時 30 W，AC 時 200 W
— 電阻負載時的***大值		2 A
導線長度
● 屏蔽，***大值		500 m
● 未屏蔽，***大值		150 m
報警/診斷/狀態信息
報警
● 診斷報警		是
診斷顯示 LED
● 用于輸出端狀態		是
電位隔離
數字輸出電位隔離
● 在通道之間		繼電器
● 在通道之間，分組點數		1
● 在通道和背板總線之間		1500 V AC 持續 1 分鐘
允許的電位差
在不同電路之間		750 V AC 持續 1 分鐘
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是
CSA 許可		是
UL 許可		是
cULus		是
FM 許可		是
RCM（原 C-TICK）		是
KC 許可		是
船舶建造許可		是
環境要求
露天情況下
● ***大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值		-20 °C
● ***大值		60 °C; 同時接通的輸出端數量：4 個（無相鄰接頭），60 °C 水平或 50 °C 垂直，8 個，55 °C 水平或 45 °C 垂直
● 水平安裝，***小值		-20 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-20 °C
● 垂直安裝，***大值		50 °C
● 允許溫度變化		5°C 至 55°C，3°C/分鐘
運輸/儲存時的環境溫度
● ***小值		-40 °C
● ***大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，***小值		660 hPa
● 存放/運輸，***大值		1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值		95 %
連接技術
需要的前置插頭		是
機械/材料
外殼材料（正面）
● 塑料		是
尺寸
寬度		70 mm
高度		100 mm
深度		75 mm
重量
重量，約		310 g
