北京阿爾泰科技

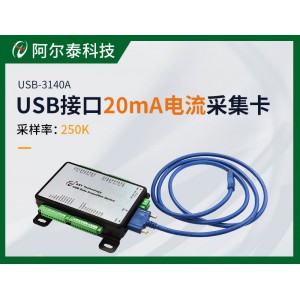

USB3140A
8路模擬量電流輸入通道，16bit分辨率，采樣率高達250 kS/s，內置高精密轉換電阻，可直接量測±20mA的電流信號；8路靜態數字I/O，8路可編程I/O；以及2路多功能計數器。
主要參數
|
AI模擬量輸入
|
通道數量
|
8通道
|
|
采樣范圍
|
±20mA
|
|
*大采集速率
|
250 kS/s
|
|
通道掃描模式
|
異步循環掃描
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
采樣電阻
|
249.5 Ω
|
|
增益誤差
|
±0.05% Max @ FSR
|
|
偏移誤差
|
±0.01mA（典型值）
|
|
CMRR
|
80dB
|
|
模擬帶寬（-3dB）
|
10kHz
|
|
存儲器深度
|
4K 點FIFO
|
|
耦合方式
|
直流耦合
|
|
校準方式
|
不支持自動校準
|
|
觸發源
|
軟件觸發、數字觸發
|
|
觸發方式
|
開始觸發、參考觸發、暫停觸發
|
|
DIO數字量
輸入輸出
|
通道數
|
16 Line
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
CTR計數器
|
通道數
|
2路多功能計數器
|
|
計數器位數
|
32位
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、
脈沖測量、脈寬測量、雙邊沿間隔測量、
位置測量 (基于增量式編碼器)
|
|
CO：脈沖輸出
|
