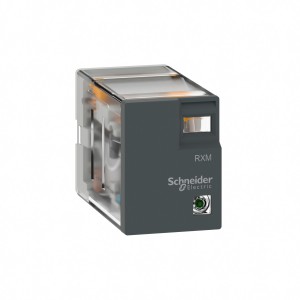

施耐德繼電器 RXM2LB2BD 2 C/O - 24 V DC - 5 A ,帶LED

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

施耐德繼電器

RXM2LB2BD RXM小型繼電器,2 C/O - 24 V DC - 5 A ,帶LED

主要信息
產品系列	Harmony Electromechanical Relays
系列號	小型
產品類型	插入式繼電器
產品短名	RXM
無干擾線圈	無
利用系數	20 %
每件單獨銷售數量	10

補充信息
觸點類型	2 OC
觸點動作	標準
控制回路電壓	24 V DC
額定負載電流殼體內 [Ithe]	5 A 在…上 -40…55 °C
LED 狀態	有
控制類型	無按鈕
額定絕緣電壓 [Ui]	250 V 符合 IEC
額定沖擊耐受電壓 [Uimp]	4 kV 在 1.2/50 µs 符合 IEC 61810-7
觸點材料	銀合金(銀/鎳)
額定工作電流 [Ie]	5 A (AC-1/DC-1) NO 符合 IEC 2.5 A (AC-1/DC-1) NC 符合 IEC 1 A 在…上 28 V (DC-13) NO
***小開關電流	10 mA
***大開關電壓	250 V AC 28 V DC
***小開關電壓	17 V
負載電流	5 A 在…上 250 V AC 5 A 在…上 28 V DC
***大開關能力	1250 VA AC 140 W DC
***小開關能力	170 mW
工作額定值	<=1200次/小時欠載 <=18000次/小時無負荷
機械壽命	10000000 次
電氣壽命	100000 次適用阻性（負載）量 50000 次, 1 A 在…上 28 V, DC-13 NO
平均消耗，單位為W	0.9 W, DC
壓降閥值	>= 0.1 Uc DC
動作時間	20 ms 線圈放電和斷開延時觸頭的接通 20 ms 線圈加電和接通延遲觸頭的接通
平均電阻	640 在…上 23 °C +/- 10 %
額定操作電壓限制	19.2...26.4 V DC
保護種類	RT I
測試水平	A 級 group mounting
操作位置	任何位置

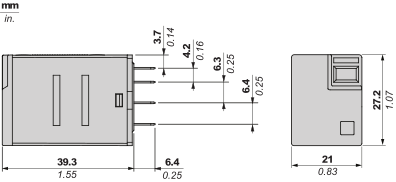

CAD 總寬度	21 mm
CAD 總高度	27 mm
CAD 總深度	46 mm
凈重	0.032 kg
絕緣性能	2000 V AC 線圈和觸頭之間和基本絕緣絕緣 2000 V AC 極之間和基本絕緣絕緣 1000 V AC 觸頭之間和微斷絕緣
安全可靠的數據	B10d = 100000

環境
符合標準	EN/IEC 61810-1 (第 2 期) CE
貯存環境溫度	-40…85 °C
環境溫度	-40…55 °C
抗振動	3 gn, 振幅 = +/- 1 mm (f = 10…50 Hz)運行符合 EN/IEC 60068-2-6 6 gn, 振幅 = +/- 1 mm (f = 10…50 Hz)非運行符合 EN/IEC 60068-2-6
IP 保護等級	IP40 符合 EN/IEC 60529
污染等級	3
抗沖擊	30 gn 適用非運行符合 EN/IEC 60068-2-27 10 gn 適用運行期間符合 EN/IEC 60068-2-27
