產品簡介

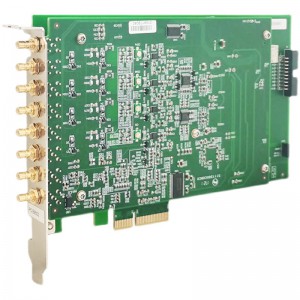

北京阿爾泰科技PCIe8502/8504/8506 是 4 通道 12 位/14位/16位 40MS/s 采樣數字化儀，專為輸入信號高達 20M 的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB 的板載內存。PCIe8502 配備了 12 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
指標參數
|
AD模擬量輸入
|
ADC分辨率
|
12Bit
|
|
輸入通道
|
4路單端
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
40MHz（PCIe8502）\80MHz（PCIe8512）
|
|
采樣方式
|
同步采樣
|
|
AD采集模式
|
連續采樣、有限點采樣
|
|
存儲器深度
|
板載2GB內存
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、模擬觸發、數字信號觸發、
同步信號觸發[TRIG0..7]
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
I標準TTL電平
|
|
輸入阻抗
|
1MΩ（50Ω可定制）
|
|
模擬帶寬
|
20/40MHz模擬帶寬
|
|
時鐘源
|
內部時鐘、外部時鐘
|
